Установки системы > Привязки > Приоритет

Закладка Приоритет определяет, какие типы 2D привязок можно использовать в режиме объектной привязки.

Большинством привязок можно управлять и вне диалога установок системы – с помощью пиктограмм привязок, отображаемых на панели фильтров.

Созданный с помощью привязки любого типа 2D узел может быть свободным (после создания не сохраняет связь с элементами, на основе которых он был построен) или связанным (связь узла с исходными элементами сохраняется).

При использовании привязок к пересечению линий построения, центру окружности, граничным точкам линий изображения, к характерным точкам элементов оформления чертежа (размеров, надписей, шероховатостей, допусков), а также 2D фрагментов – всегда создаются связанные узлы.

При использовании всех остальных типов привязок учитывается состояние режима автопараметризации. Если режим автопараметризации был включён, то создаётся связанный узел. При отключённом режиме автопараметризации создаётся либо свободный узел, либо выбирается точка с соответствующими координатами (при создании надписи, шероховатости, допуска, обозначения вида и 2D фрагментов).

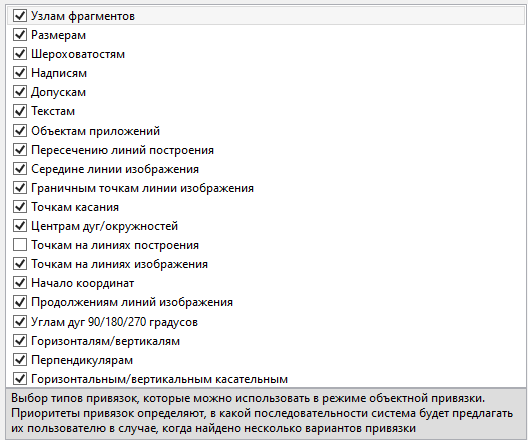

Кнопки и позволяют изменять приоритет объектных привязок. Приоритеты привязок определяют, в какой последовательности система будет предлагать их пользователю в случае, когда найдено несколько вариантов привязки. В списке Разрешить привязки к привязки расположены по мере убывания приоритета.

Например, по умолчанию привязка к линиям построения имеет более высокий приоритет, чем привязка Вертикаль/Горизонталь (это можно определить по их расположению в списке). Следовательно, при построении 2D элементов с использованием привязок система в первую очередь будет предлагать пользователю привязку к линиям построения, и только после неё – привязку к вертикали/горизонтали относительно узлов.
