Установки системы > Ограничения и размеры

Данную вкладку диалога установок системы можно вызвать непосредственно из ленты с помощью следующей команды:

Вкладка содержит следующие группы параметров:

•Автоматически создавать ограничения;

•Автоматически создавать размеры;

•Установки для рабочих плоскостей;

•Установки для чертёжных страниц;

•Установки поиска ограничений.

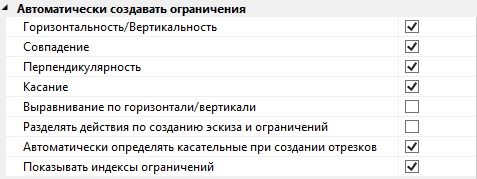

Автоматически создавать ограничения

Группа Автоматически создавать ограничения определяет параметры автоматического создания ограничений:

•Горизонтальность/Вертикальность, Совпадение, Перпендикулярность, Касание, Выравнивание по горизонтали/вертикали
При построении эскиза в режиме автоматического создания ограничений создаются ограничения только тех типов, флаги которых установлены здесь.

•Разделять действия по созданию эскиза и ограничений
При установленном флаге создание линии эскиза и сопутствующее автоматическое создание ограничений для этой линии считаются двумя отдельными действиями. В результате можно отменить создание ограничений, не отменяя создание линии. При снятом флаге автоматическое создание ограничений считается частью действия по созданию линии и не может быть отменено отдельно.

•Автоматически определять касательные при создании отрезков
Параметр позволяет при соединении геометрического элемента с окружностью либо дугой автоматически определять траекторию касания.

•Показывать индексы ограничений
При установленном флаге рядом с иконками ограничений некоторых типов на чертеже отображаются цифровые индексы, позволяющие легко различать однотипные ограничения и их объекты. Логика присвоения индексов описана в разделах справки, посвящённых соответствующим типам ограничений.

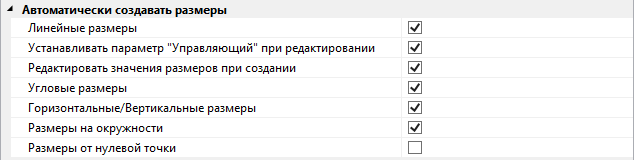

Автоматически создавать размеры

Группа Автоматически создавать размеры определяет параметры автоматического создания размеров:

•Выбор типов размеров (Линейные размеры, Угловые размеры, Горизонтальные/вертикальные размеры, Размеры по окружности, Размеры от нулевой точки) означает их создание по умолчанию в режиме построения эскиза с функцией автоматического создания размеров.

•Устанавливать параметр «Управляющий» при редактировании. Параметр позволяет изменить тип размера на управляющий после редактирования его значения.

•Редактировать значения размеров при создании. Параметр позволяет вводить значение управляющего размера в момент его создания.

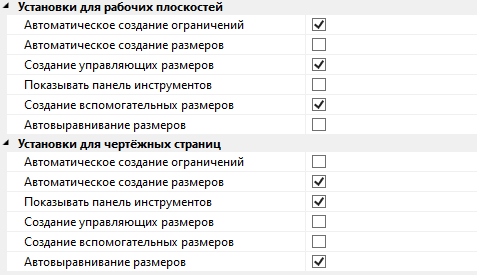

Установки для рабочих плоскостей, Установки для чертёжных страниц

Группы Установки для рабочих плоскостей и Установки для чертёжных страниц позволяют задать нужные параметры по умолчанию при работе с командой Эскиз на рабочих плоскостях и чертёжных страницах соответственно:

•Автоматическое создание ограничений. Параметр предполагает, что создание геометрических элементов сопровождается созданием ограничений, выбранных по умолчанию в соответствующей группе.

•Автоматическое создание размеров. Создание геометрических элементов сопровождается созданием размеров, типы которых выбраны по умолчанию в соответствующей группе.

•Создание управляющих размеров. Если флажок установлен, то в этом случае все создаваемые размеры по умолчанию будут управляющими.

•Показывать панель инструментов. Позволяет отображать панель инструментов (маркеры и иконки, позволяющие изменить положение полки надписи, заполнить её содержимое и настроить тип стрелок размера) при работе с размерами.

•Создание вспомогательных размеров. Параметр, предполагающий создание геометрических элементов с функцией автоматического создания размеров, вспомогательных по умолчанию.

•Автовыравнивание размеров. Если опция включена, то, при уменьшении размера до определённых значений система автоматически располагает размерное число и стрелки снаружи.

Установки поиска ограничений

Группа Установки поиска ограничений позволяет установить параметры по умолчанию для команды Поиск ограничений:

•Максимальное число ограничений при автоматическом создании позволяет ограничивать количество создаваемых ограничений в рабочем окне. Данный параметр удобно использовать при большом количестве геометрических элементов для оптимизации работы системы.

•Создавать ограничения только для редактируемых объектов. Если флаг активен, то вновь создаваемые геометрические элементы в режиме автоматического создания размеров не будут привязываться к существующим элементам.

•Фиксировать направление линейного размера. Параметр позволяет при создании размера фиксировать его направление относительно базового геометрического элемента.
