Фильтрация записей в представлениях состава изделия

Фильтры задают условия отбора данных для представлений. Например, можно отобрать из состава изделия только записи касающиеся материалов для получения соответствующего отчёта. Один и тот же фильтр можно использовать в нескольких представлениях. Для использования фильтра необходимо выбрать его в выпадающем списке Применяемый фильтр в Свойствах представления.

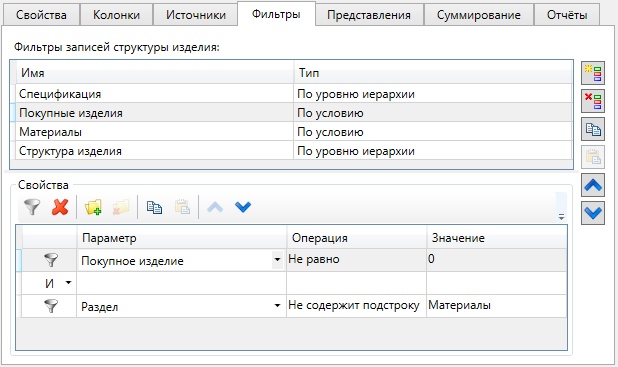

Фильтры создаются и настраиваются на одноимённой вкладке окон Типы состава изделия и Параметры состава изделия. Вкладка разделена на две части. В верхней части вкладки отображается список фильтров, в нижней - свойства фильтра, выбранного в списке. Фильтры можно выбирать в списке с помощью . Строка выбранного фильтра подсвечивается.

Справа от списка фильтров расположены кнопки следующих команд:

  Добавить <Ctrl>+<N>
Добавляет новый фильтр в конец списка. После вызова данной команды появляется всплывающий список, в котором необходимо выбрать тип создаваемого фильтра.

Удалить <Del>
Удаляет выбранный фильтр.

Копировать <Ctrl>+<C>
Копирует выбранный фильтр в буфер обмена.

  Вставить <Ctrl>+<V>
Вставляет фильтр из буфера обмена.

Вверх и Вниз
Перемещают выбранный фильтр по списку. Порядок фильтров в списке не влияет на их применение. В выпадающем списке Применяемый фильтр в Свойствах представления фильтры отображаются в том же порядке, что и в данном списке.

Часть перечисленных команд также доступна в контекстном меню фильтра.

Для каждого фильтра в списке отображаются следующие параметры:

Имя
Название фильтра. В качестве его имени может быть введен с клавиатуры любой произвольный набор символов. Для изменения имени нажмите на его поле .

Тип
Принцип отбора данных. От выбранного типа зависит доступный для него набор свойств. Используются следующие типы:

•По условию.
Данный тип позволяет проверить содержимое одной из колонок состава изделия на соответствие заданным условиям.

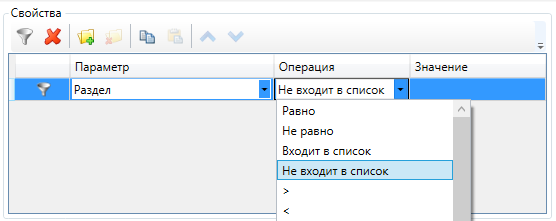

Задание условий производится так же как при фильтрации источников данных. Отличие только в том, что в качестве параметра можно выбрать только содержимое одной из колонок текущего состава изделия.

•По уровню иерархии
Данный тип фильтра позволяет задавать с какого уровня вложенности будут собираться данные для состава изделия в сборочной модели.
Для фильтра задаётся Тип сравнения и Уровень. Значения уровней начинается с «0» (само изделие находится на нулевом уровне). Например, фильтр «меньше или равно 1» будет собирать данные в файле сборки и файлах фрагментов первого и второго уровней.
