Проверка изменений

Вызов команды:

Команда проверки изменений модели позволяет выявлять различия между двумя телами 3D модели. При помощи данной команды можно сравнивать разные тела или одно и то же тело на разных стадиях произведения изменений. Также при наличии в модели сохраненных конфигураций можно сравнить между собой два исполнения одной детали. Кроме этого, команда позволяет вычислить объём измененного пространства, что позволяет более точно оценить степень различий.

После входа в команду необходимо задать сравниваемые операции/конфигурации модели.

Для сравнения двух тел используются опции:

С помощью данных опций можно выбирать как различные тела одной модели, так и операции, находящиеся на разных уровнях истории одного тела. Для выбора операций можно использовать, например, дерево 3D модели. Выбранные операции заносятся в поля Первый операнд и Второй операнд в окне параметров команды.

Данная опция позволяет выбрать одну из сохранённых в модели конфигураций в качестве второго операнда сравнения.

Способ сравнения выбранных операндов можно выбрать в окне параметров команды с помощью выпадающего списка Тип операции:

Вычитание (1-2). Результат сравнения будет аналогичен результату булевой операции вычитания первого операнда из второго;

Вычитание (2-1). Результат сравнения будет аналогичен результату булевой операции вычитания второго операнда из первого;

Пересечение. Результат сравнения будет аналогичен результату булевой операции пересечения первого и второго операндов;

Объединение. Результат сравнения будет аналогичен результату булевой операции объединения первого и второго операндов.

Способ сравнения также можно выбрать в автоменю команды, включив одну из следующих опций:

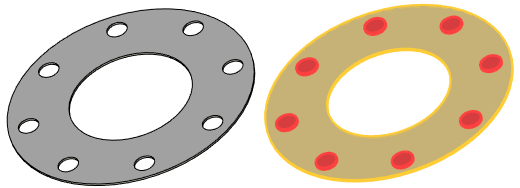

После нажатия результат сравнения выбранных операндов выделяется в 3D окне красным цветом.

Для вычисления объёма измененного пространства необходимо дополнительно установить в окне параметров команды флажок Вычислить объём. Точность и единицы вычисления объёма задаются группой параметров ниже данного флажка

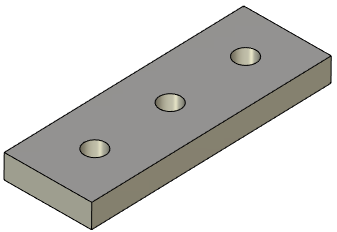

Приведем пример. Существует следующая модель с линейным массивом отверстий:

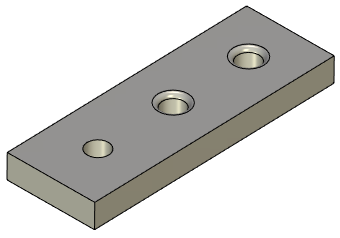

Добавим сглаживание к двум объектам линейного массива:

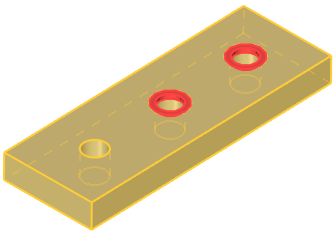

Выберем в качестве первого операнда линейный массив, а в качестве второго - сглаживание. Далее выберем тип операции Вычитание (1-2) и нажмем . В результате будет отображено различие между двумя стадиями создания модели.
