Общие сведения о Сглаживании граней

Два сглаживаемых набора граней условно называют правой и левой стенками. В самом общем случае они могут располагаться в пространстве как угодно и иметь произвольную геометрическую поверхность. Система рассчитывает поверхность перехода от правой стенки к левой стенке за несколько шагов.

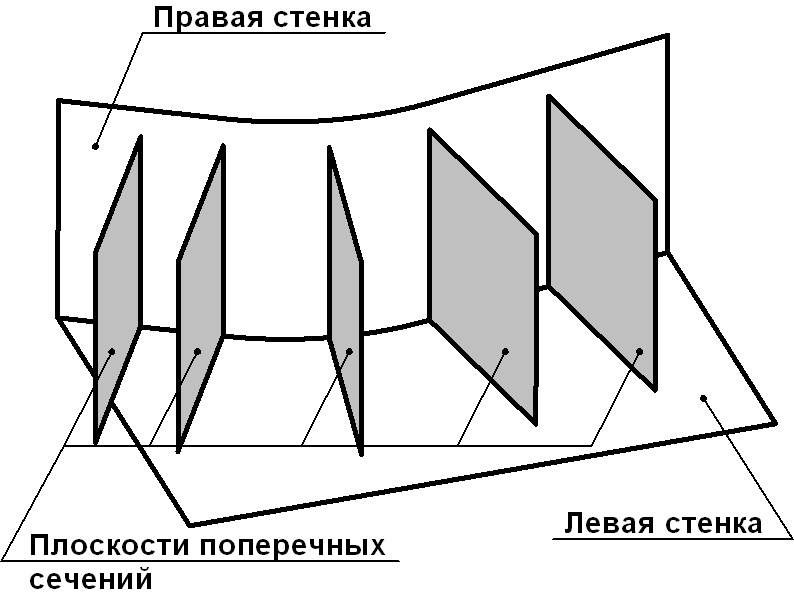

•Вначале она должна получить набор плоскостей, в которых будут рассчитываться поперечные сечения поверхности сглаживания. Положение каждой плоскости зависит от наличия и формы вспомогательной направляющей, а также от выбранного алгоритма расчёта – в зависимости от установленного типа сглаживания. Можно создавать различные эффекты сглаживания, используя разные способы ориентации плоскостей поперечного сечения.

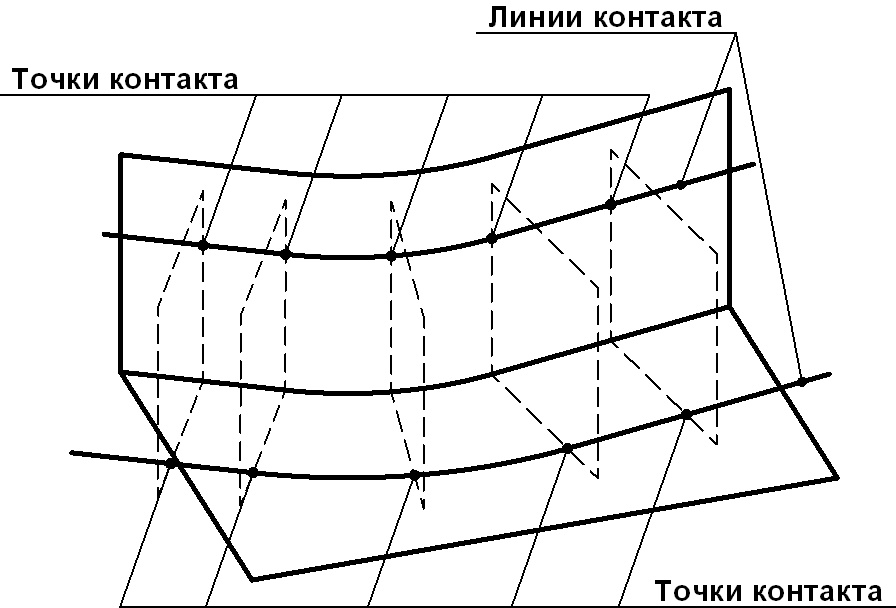

•Далее в каждой плоскости рассчитываются две точки, в которых будет заканчиваться будущая поверхность сглаживания. Одна точка принадлежит правой, другая – левой стенке. Эти точки будем назвать точками контакта поверхности сглаживания. Совокупность точек контакта на правой и левой стенках образуют две линии контакта. Положение точек в каждом поперечном сечении зависит от формы и взаимного расположения стенок, а также от выбранного алгоритма расчёта – в зависимости от установленного режима сглаживания.

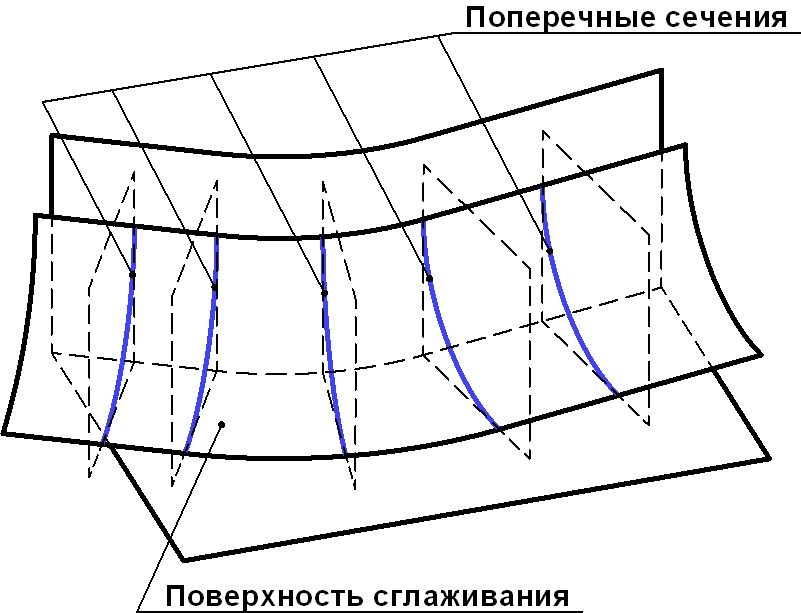

•На заключительном этапе система рассчитывает каждое поперечное сечение поверхности сглаживания между двух точек контакта, полученных на предыдущем этапе. Форма поперечного сечения поверхности сглаживания зависит от расположения точек контакта и от выбранного алгоритма расчёта формы.

•На конечный результат также могут влиять ряд дополнительных опций и граничных условий.
