Режимы Сглаживания граней

Режимы сглаживания устанавливают способ расчёта границы поверхности сглаживания в текущем поперечном сечении поверхности сглаживания. В сечении рассчитывается только положение крайних точек (точек контакта) поверхности сглаживания. То, что будет построено между крайними точками, зависит от выбранной формы поверхности сглаживания.

В команде Сглаживание граней доступны следующие режимы:

Радиус

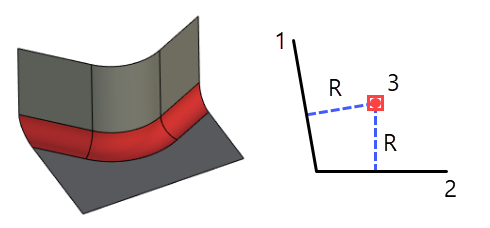

При данном режиме сглаживания ось сглаживания во всех поперечных сечениях равноудалена от левой и правой стенок на расстояние радиуса (R). Изменение значения радиуса (R) можно задать графиком.

Слово радиус в названии данного режима употреблено весьма условно, т.к. он позволяет строить не только скругление конической формы, но и фаску или непрерывную по кривизне поверхность в зависимости от заданной формы сглаживания. При выборе конической формы сечения в данном режиме строится поверхность, каждое поперечное сечение которой представляет дугу окружности заданного радиуса.

Смещение

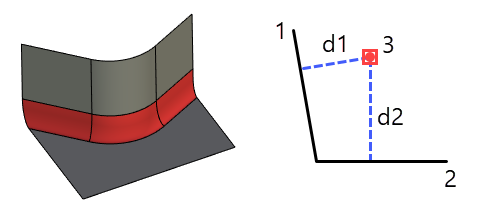

При данном режиме сглаживания ось сглаживания удалена от левой и правой стенок на разные значения смещения 1 (d1) и смещения 2 (d2). Изменение этих смещений можно задать графиком.

Ширина

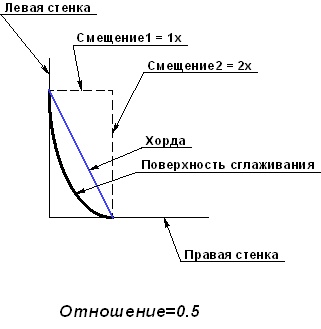

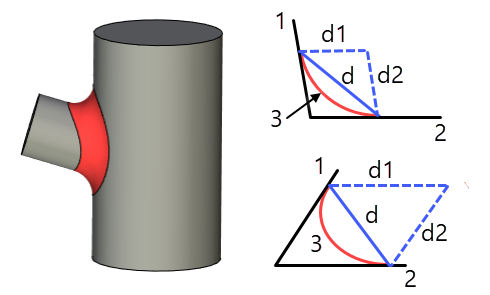

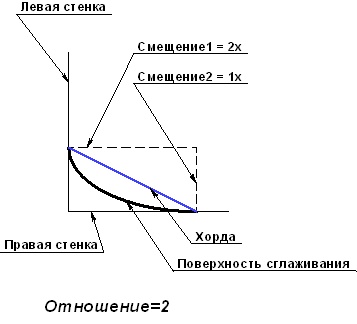

При данном режиме сглаживания ширина хорды (d) между точками контакта левой и правой стенок постоянна на всей длине сглаживания. Для этого режима можно задать отношение смещения точки контакта по правой стенке d1 к смещению по левой стенке d2. Отношение смещений, отличное от единицы, создаёт сглаживание с постоянной длиной хорды и асимметричным поперечным сечением.

Этот режим сглаживания особенно полезен, когда угол между сглаживаемыми гранями изменяется по длине сглаживания, но требуется задать приблизительно постоянное количество материала, затраченного на каждое поперечное сечение для сглаживания.



Для режима Ширина может быть установлен только сферический тип сглаживания.
