Ограничения > Равная длина

Вызов команды:

Данное ограничение задаёт равенство длин между двумя линиями. Ограничение можно применять ко всем линиям: отрезок, окружность, дуга, эллипс, сплайн. Можно приравнивать друг к другу длины линий разного типа.

Для объектов, связанных ограничением Равная длина со сплайном изменение длины доступно только через управляющие размеры, а для сплайна доступно редактирование как по точкам, так и через управляющие размеры.

При создании равенства длин между объектами любого типа, кроме сплайнов, второму объекту назначается длина первого, за исключением случаев, когда этому препятствуют другие ограничения, наложенные на второй объект.

При создании равенства длин между сплайном и объектом любого другого типа длина сплайна присваивается другому объекту независимо от порядка их выбора, за исключением случаев, когда этому препятствуют другие ограничения, наложенные на другой объект.

При создании равенства длин между двумя сплайнами длина обоих сплайнов приводится к среднему значению, за исключением случаев, когда все точки одного из сплайнов зафиксированы. В последнем случае длина зафиксированного сплайна назначается другому сплайну.



Ограничение позволяет выбирать несколько вторых объектов.



Пиктограммы ограничения отображаются рядом с серединами каждой из ограничиваемых линий. Если к одной линии применено несколько ограничений данного типа, то все они представлены одной пиктограммой. Для выбора конкретного ограничения при наведении курсора на пиктограмму, соответствующую нескольким ограничениям, воспользуйтесь списком во всплывающей подсказке.

Рядом с пиктограммой ограничения в окне чертежа отображается цифровой индекс, означающий порядковый номер длины, применяемой ограничением. Индексы помогают различать группы линий одинаковой длины при наличии на чертеже равенств разных длин. Отображение индексов можно отключить в установках системы.

Примеры

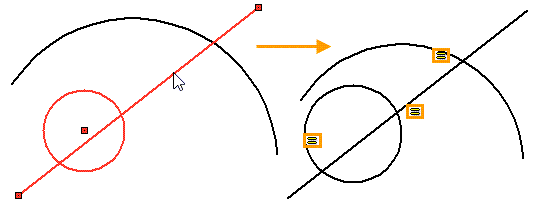

Равенство длин отрезка, дуги и окружности

Пусть даны произвольные отрезок, дуга и окружность. При помощи ограничения Равная длина приравняем длины указанных линий друг к другу. Для этого в Ленте выбираем рассматриваемое ограничение, затем выбираем отрезок, окружность и дугу при помощи и завершаем создание ограничения ( или <Ctrl>+<Enter>). Создано два ограничения. Т.к. отрезок мы выбирали первым, то он был первым объектом, а окружность и дуга – вторыми. Соответственно создалось два ограничения: отрезок – окружность и отрезок – дуга, а длины окружности и дуги стали равны длине отрезка.

При последующем редактировании порядок взаимосвязей для данных линий не имеет значения. Изменение длины любой из трёх линий повлечёт изменение двух других.

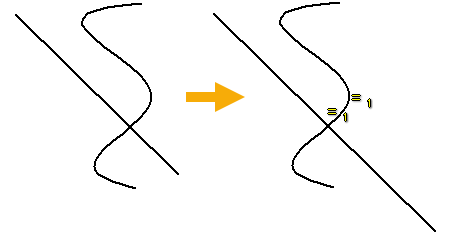

Равенство длин сплайна и отрезка

Пусть даны произвольные сплайн и отрезок. Зададим равенство длин между сплайном и отрезком. Для этого в Ленте выбираем ограничение Равная длина, затем при помощи выбираем отрезок и сплайн, после чего завершаем ввод объектов ограничения ( или <Ctrl>+<Enter>). Длина отрезка изменилась. Рядом с отрезком и сплайном появились пиктограммы равенства длин.

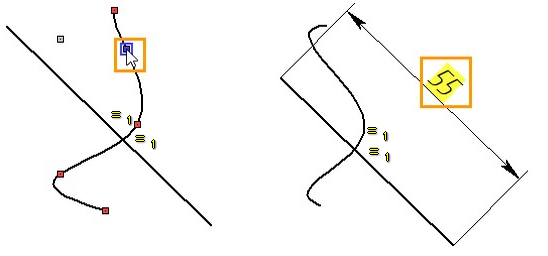

Попробуем отредактировать сплайн. При помощи выбираем сплайн, затем точку на сплайне - появляются манипуляторы точки сплайна. Нажав ещё раз , начинаем редактирование положения точки. Теперь точка сплайна следует за курсором. Сплайн динамически перестраивается вместе с ним изменяется длина отрезка. Длина отрезка изменяется за счёт ограничения равенства длин. Теперь попробуем изменить длину отрезка. При помощи выбираем отрезок, затем точку на отрезке. Перемещение курсора не влияет на длину отрезка. Для изменения длины сплайна согласно изменению длины отрезка нужно создать управляющий размер. После создания на отрезке управляющего размера изменим значение размера. Отрезок изменит длину, вместе с ним изменит длину и сплайн.
