Ограничения > Фиксированный угол

Вызов команды:

Ограничение можно применить к отрезкам и эллипсу. Ограничение фиксирует угол отрезка или угол осей эллипса относительно системы координат текущего вида. Если угол нужно поменять, удалите ограничение, поменяйте угол и вновь его зафиксируйте.

Если данное ограничение применено к эллипсу, то при редактировании эллипса нельзя будет изменить длину его осей так, чтобы ось, являвшаяся большой на момент создания ограничения, стала малой.

В режиме выбора объектов ограничения можно указывать несколько линий. Тогда по завершению ввода будет создано столько ограничений, сколько было выбрано линий.



Пиктограмма ограничения отображается рядом с серединой ограничиваемого объекта.

Пример

Фиксация угла отрезка

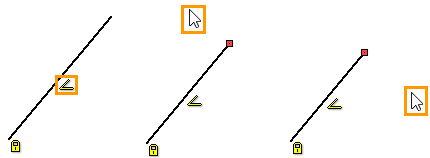

Пусть нам дан отрезок. Зафиксируем его угол относительно системы координат чертежа. Для этого в ленте выберем ограничение Фиксированный угол и укажем при помощи отрезок. По завершении создания ограничения ( или <Ctrl>+<Enter>) рядом с отрезком появится пиктограмма. Перед тем, как попробовать отредактировать отрезок, зафиксируем его нижнюю точку – так действия ограничений будут более наглядными. Для этого в Ленте выбираем ограничение Фиксация и указываем точку отрезка.

Теперь попробуем изменить геометрию отрезка за счёт перемещения свободной верхней точки. При помощи выбираем отрезок, затем верхнюю точку. Теперь точка отрезка следует за курсором. Даже если мы будем вести курсор вправо или влево, точка будет перемещаться только по прямой на которой лежит отрезок. Ограничение фиксации угла не даёт отрезку изменить угол.
