Эскиз > Кривая смещения

Вызов команды:

Данная команда служит для создания линии, смещённой на заданное расстояние относительно группы сопряжённых линий изображения. В группу линий могут входить линии изображения любого типа, образующие непрерывную последовательность: т.е. окончание одной линии должно соответствовать началу следующей. Линии, от которых строится кривая смещения, могут быть как гладко сопряжёнными так и нет.

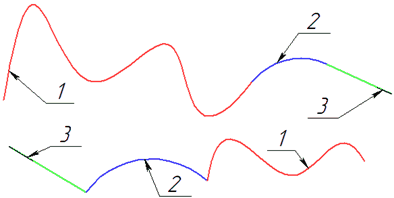

1 – сплайн; 2 – дуга; 3 - отрезок

Можно построить кривую смещения от замкнутого контура.

4 - кривая смещения; 5 - исходный контур

Результирующая кривая состоит из отдельных линий, типы которых соответствуют типам исходных линий.

В процессе создания кривой смещения к курсору будет привязано динамическое изображение создаваемой кривой. Положение кривой смещения можно задать произвольно с помощью или точно, ввести точное значение смещения в окне параметров.

При создании кривой смещения в окне параметров на вкладке Кривая смещения доступны следующие элементы управления:

•Расстояние
Поле ввода значения смещения относительно исходной последовательности линий и флаг, фиксирующий введенное значение.

•Скруглять углы
При снятом флаге зазоры, возникающие между смещёнными линиями, устраняются продлением линий с сохранением исходной кривизны.
При установленном флаге зазоры соединяются дугой окружности с центром в исходной точке сопряжения линий.

•Копировать стиль
При снятом флаге кривая смещения имеет параметры отображения (тип, толщину, цвет и т.п.), установленные в окне параметров команды и диалоге параметров, вызываемом из автоменю команды.
При установленном флаге каждая составляющая кривой смещения наследует параметры соответствующей исходной линии, а параметры отображения, установленные в текущей команде применяются только к скруглениям углов.

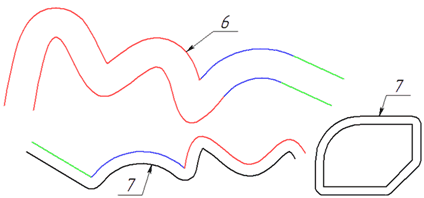

6 - кривая смещения с копированием стиля; 7 – кривая смещения со скруглением углов

•Учитывать самопересечения
Данный флаг влияет на построение смещения от последовательности линий, имеющей самопересечения.
При снятом флаге система пытается построить смещение от всей последовательности.

При установленном флаге последовательность разделяется на части точками самопересечений, и смещение строится только от одной из частей. Выбор части зависит от положения курсора.

•Выбор последовательности
При установленном флаге для построения кривой смещения достаточно указать с помощью хотя бы одну линию из непрерывной последовательности, все остальные будут выбраны автоматически. В случае наличия разветвления, автоматически выбираются только линии до разветвления. Для включения одной из ветвей разветвления в построение смещения, необходимо дополнительно указать ветвь с помощью .
При снятом флаге каждую линию необходимо выбирать вручную с помощью .
