Эскиз > Симметрия

Вызов команды:

Команда представляет собой упрощённую версию команды Копирование с симметрией. Отличия состоят в том, что для команды Симметрия линий недоступны общие опции команд переноса и копирования, быстрый переход между этими командами, и возможность выбора чего либо, кроме линий изображения и 2 узлов в качестве исходных элементов.

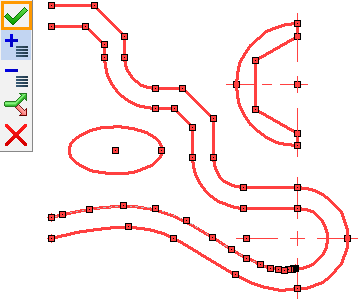

Пусть, для примера, у нас будет эскиз, содержащий линии эскиза различных типов. Для выполнения симметрии необходимо выделить те линии, которые нужно симметрично копировать. Можно сначала выделить линии и нажать пиктограмму команды Симметрия линий, или сначала зайти в команду, а потом выделить нужные линии. Во втором случае нужно будет выполнить подтверждение выбора ( или <Ctrl>+<Enter>). Выбор линий осуществляется как описано в главе Выбор 2D элементов для переноса и копирования.

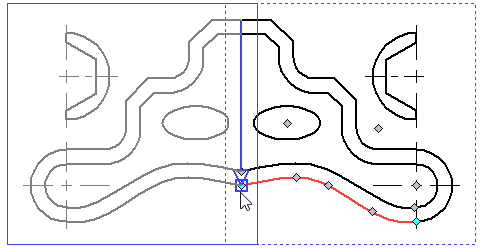

После того, как нужные линии были выбраны и подтверждены (<Ctrl>+<Enter>), на чертеже необходимо задать две точки, определяющие линию симметрии. Задать их можно при помощи , или ввести точные координаты в окне параметров. При вводе координат можно пользоваться горячими клавишами и флагами, фиксирующими значения.

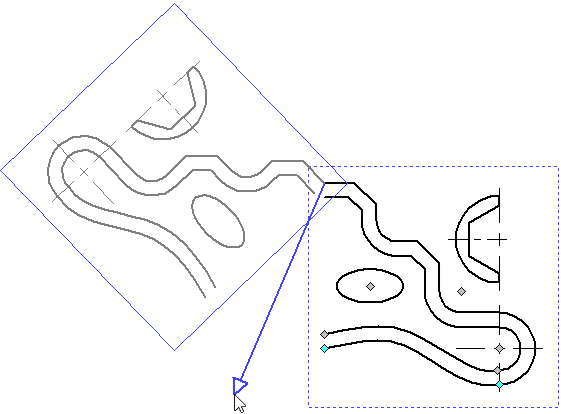

При выборе точек действуют все стандартные привязки. В процессе выборе второй точки отображается динамически обновляемое предварительное изображение результата операции.
