Установки системы > 2D > Список форматов листа

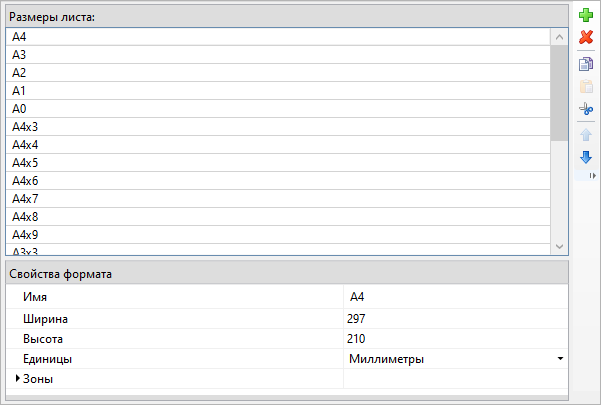

Размеры листа. В разделе можно редактировать список форматов листа чертежа.

В разделе Свойства формата можно задать имя, ширину и высоту основного формата или формата пользователя, определить единицы измерения, в которых работает система T-FLEX CAD.

Также в этом разделе можно установить параметры, позволяющие разбить чертёж на Зоны:

•Количество по Х и Y. Количество зон по вертикали и горизонтали.

•Направление. Определяет направление простановки обозначений зон (слева направо или справа налево, сверху вниз или снизу вверх).

•Отображать первым символ. Задаёт, какой из символов, определяющих зону (по оси X или Y), будет стоять первым в её обозначении.

•Первый символ по X и Y. Задаёт начальный символ обозначения зон по вертикали и горизонтали.

•Смещение. Задаёт смещение разбиваемой на зоны области по осям X и Y относительно точки (0,0).

•Шаг. Определяет значение X и Y размера одной зоны.

Кнопка добавляет новую строку в списке размеров листа.

При помощи кнопки можно удалить размер, выбранный в списке.

Кнопки и перемещают выбранную строку в списке .

Для работы со строками для списка через буфер обмена используются кнопки , , .
