Установки системы > 2D |

|

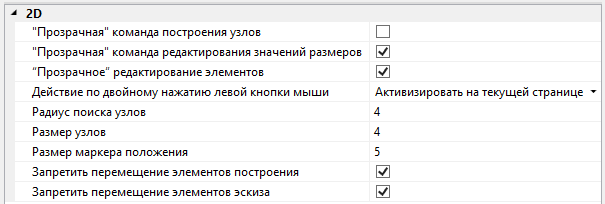

Установки системы > 2D |
|
"Прозрачная" команда построения узлов. При установке этого параметра появляется возможность, находясь в любой команде системы, вызвать команду <N> и построить узел, не прерывая действующую команду.
"Прозрачная" команда редактирования значений размеров. Данная опция включает возможность редактировать значения размеров, нажав
на значении без вызова команд редактирования. При этом находятся элементы построения, отвечающие за значение размера, и перемещаются (если это возможно) в соответствующее новому номиналу положение. Если включена опция "Прозрачное" редактирование элементов, то прозрачное редактирование значений размеров доступно независимо от состояния опции "Прозрачная" команда редактирования значений размеров.
"Прозрачное" редактирование элементов. Когда данный параметр включён, при выборе 2D элементов с помощью в режиме ожидания команды автоматически запускается команда редактирования выбранного элемента. При отключённом параметре после выбора 2D элемента ничего не происходит, система ожидает команд пользователя. По умолчанию параметр включён.
Действие по двойному нажатию левой кнопки мыши. Параметр позволяет выбрать действие, выполняемое системой при двойном нажатии , в случае выбора чертёжного вида:
•Активизировать на текущей странице
•Редактировать свойства
•Активизировать в новом окне
Радиус поиска узлов. Задаёт размер радиуса поиска узлов на экране в пикселях. Радиус поиска применяется при построении новых узлов в режиме «свободного» рисования. Если курсор попадает в радиус поиска какого-нибудь узла, то выбирается именно этот узел, и новый узел не создаётся.
Размер узлов. Задаёт размер узла на экране в пикселях.
Размер маркера положения. Задаёт размер маркера положения. Маркер положения задаёт положение размера и значения на нём при редактировании.
Запретить перемещение элементов построения. Запрещает перетягивание мышью линий построения и 2D узлов.
Запретить перемещение элементов эскиза. Запрещает перетягивание мышью линий изображения.
