Связи переменных

Вызов команды:

Данная команда позволяет пользователю увидеть все связи переменных с элементами чертежа или 3D модели.

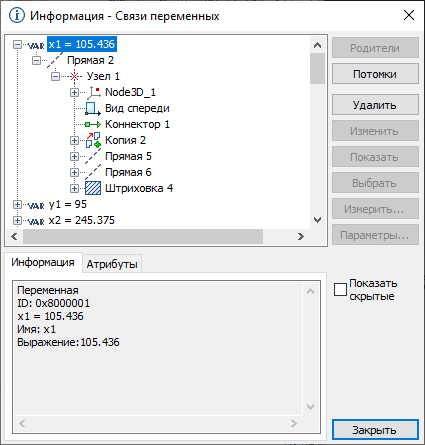

В результате вызова команды появляется окно диалога, в котором содержится перечень всех переменных чертежа и их значения. По умолчанию в списке содержатся только видимые переменные. Для того, чтобы увидеть все переменные данного документа (т.е. и скрытые тоже), необходимо установить флаг Показать скрытые.

Если слева от переменной расположен квадратик со знаком плюс, то это значит, что данная переменная используется в каком-либо из элементов чертежа, либо сразу в нескольких. Чтобы увидеть список этих элементов надо указать курсором мыши на квадрат и нажать левую кнопку мыши. Появившийся список включает тип элемента и его идентификационный номер.

Элементы списка, в свою очередь, могут быть построены на основе других элементов. В таком случае у них также слева имеется квадратик со знаком плюс. Если элемент является конечным в цепочки построений, то слева от него пусто. В окне справа (если оно открыто) появляется информация о выбранном элементе. Кроме того, выбранный элемент подсвечивается на чертеже или в 3D окне.

Кроме просмотра связей переменных с элементами чертежа, для 2D или 3D элементов, выбранных в списке, можно дополнительно выполнить некоторые действия с выбранным элементом с помощью следующих кнопок:

Родители. При нажатии кнопки в окне диалога вместо списка всех переменных выводится дерево родительских элементов для выбранного элемента списка. Данная кнопка недоступна для тех элементов, которые не имеют родителей.

Потомки. Действует аналогично предыдущей кнопки, но вместо дерева родительских элементов отображает дерево потомков для выбранного элемента. Команда применима ко всем элемента, кроме переменных. Для переменных всегда показаны потомки, потому, что у них нет предшественников. Для остальных типов команда показывает всё элементы, которые построены на основе выбранного элемента. В начальный момент после вызова команды показаны элементы, на основе которых был построен вышестоящий элемент.

Удалить. Окно команды закрывается и вызывается команда удаления выбранного элемента.

Изменить. Окно команды закрывается и вызывается команда редактирования выбранного элемента.

Показать. Окно команды закрывается. Рабочее окно текущего чертежа (модели) изменяется таким образом, чтобы выбранный элемент был целиком виден на экране.

Выбрать. Окно команды закрывается. Указанный элемент остаётся выбранным для дальнейшей работы.

Измерить… Происходит вызов команды Измерить для элемента, выбранного в списке.

Параметры… Происходит вызов диалогового окна для редактирования параметров выбранного элемента. Вызов диалога параметров для выбранного элемента. После завершения работы с диалогом продолжается работа с окном команды Связи переменных.

Закрыть. Выход из команды.

Информация. Данное поле содержит краткую информацию о выбранном элементе.

Атрибуты. Данное поле содержит информацию об атрибутах, присвоенных выбранному элементу.
