Параметры документа > Страница > Линии

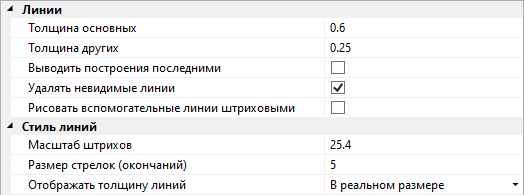

Линии

Толщина основных. Задаёт толщину сплошной основной линии изображения (CONTINUOUS).

Толщина других. Задаёт толщину всех остальных линий изображения и элементов оформления (линии допусков, шероховатостей, надписей, размеров).

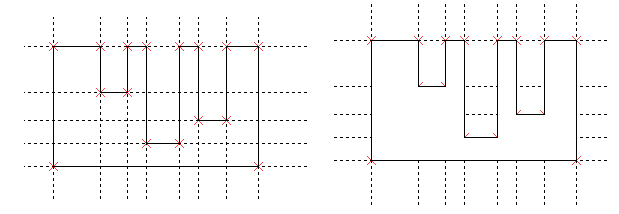

Выводить построения последними. Если установлен этот флаг, то элементы построения при перерисовке чертежа прорисовываются в последнюю очередь (на рисунке слева). В противном случае, они прорисовываются первыми (на рисунке справа) и могут быть скрыты другими элементами системы (заливками, линиями изображения и т.д.).

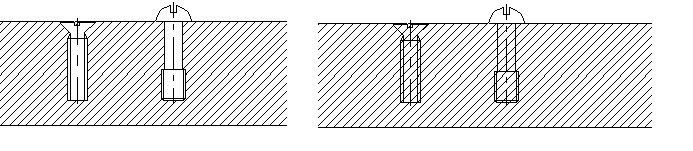

Удалять невидимые линии. Если этот флаг установлен и в составе чертежа имеются фрагменты, в которых заданы контуры для удаления невидимых линий, то будет выполняться удаление невидимых линий в соответствии с приоритетами фрагментов.



Рисовать вспомогательные линии штриховыми. По умолчанию вспомогательные линии отображаются с тем типом линии, который установлен в их параметрах. При установке данного флага все вспомогательные линии отображаются штриховыми независимо от того, какой тип линии установлен в их параметрах



Вспомогательные линия и размер при отключенной (слева) и включенной (справа) опции Рисовать вспомогательные линии штриховыми

Стиль линий

Масштаб штрихов. Задаёт масштаб штрихов для прерывистых типов линий относительно размера штрихов, описанных в файле описания типов линий (TCAD.LIN). На отображение сплошных линий не оказывает никакого влияния. Формат файла совпадает с форматом файла описания линий AutoCAD.

Размер стрелок (окончаний). Задаёт размер стрелок (окончаний) линий изображения, размерных линий, надписей, а также величину выступов выносных линий за размерные линии и выступов осевых линий за ограничивающие их линии изображения. Размер может быть установлен любым по желанию пользователя.

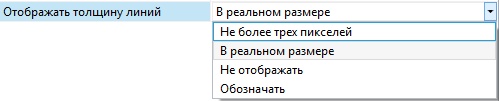

Отображать толщину линий. Этот параметр определяет прорисовку линий изображения на экране. Параметр можно выбрать из списка:

•Не более трёх пикселей. Все линии изображения будут выводиться с фиксированной толщиной (не более трёх пикселей). Этот параметр касается только тех линий изображения, толщина которых более трёх пикселей.



•В реальном размере. Все линии изображения будут выводиться с реальной толщиной. Реальная толщина задаётся в пункте Толщина данной закладки.

•Обозначать. Все основные линии изображения будут выводиться толщиной 3 пикселя, все тонкие линии изображения – толщиной 1 пиксель, вне зависимости от масштаба чертежа.

•Не отображать. Все линии изображения будут выводиться с толщиной равной 1 пикселю.

При работе в 2D окне  на Панели Вид расположена иконка для быстрого изменения режима отображения толщины линии.
