Параметры документа > Страница > Вид

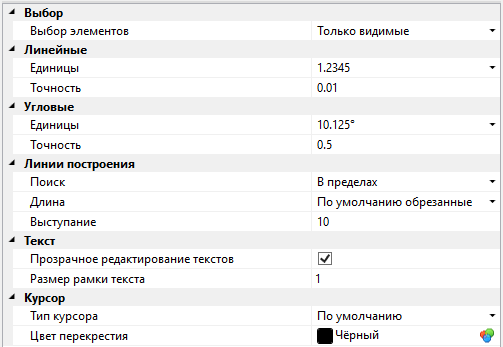

Группа параметров вида задаёт способы отображения линейных и угловых величин на экране, способы поиска и выбора элементов. Эти параметры не влияют на элементы изображения чертежа. Их можно скорее отнести к системным установкам, специфическим для чертежа.

Выбор

Выбор элементов. Определяет режим выбора элементов в командах создания и редактирования. Можно выбрать один из двух режимов:

•Все. При создании и изменении элементов будут выбираться все существующие элементы.

•Только видимые. При создании и изменении элементов будут выбираться только видимые элементы. Видимость определяется, исходя из уровней элементов и интервалов видимости, задаваемых в команде Уровни (Настройка > Уровни…), а также кон- фигурации слоёв, задаваемой в команде Слои (Настройка > Слои…).

Линейные

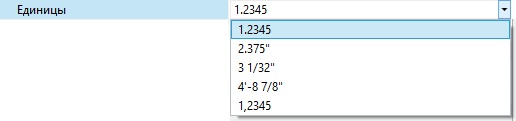

Единицы. Задаёт способ отображения линейных координат в информационных полях экрана. Например, X и Y координаты в статусной строке. Параметр не влияет на прорисовку размеров и других графических элементов.

Точность. Определяет точность отображения линейных координат в информационных полях на экране. Например, X и Y координаты в статусной строке. Параметр не влияет на прорисовку размеров и других графических элементов.

Угловые

Единицы. Задаёт способ отображения угловых координат в информационных полях экрана. Параметр не влияет на прорисовку размеров и других графических элементов.



Точность. Определяет точность отображения угловых координат в информационных полях на экране. Параметр не влияет на прорисовку размеров и других графических элементов.

Линии построения

Поиск. Определяет режим выбора обрезанных линий построения. Можно выбрать один из двух режимов:

•В пределах
Для выбора обрезанных линий необходимо наводить курсор на их части, отображаемые после обрезки.

•В бесконечности
Для выбора обрезанных линий можно наводить курсор на любые их части, включая скрытые после обрезки.

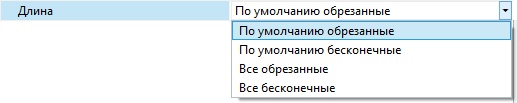

Длина. Определяет способ обрезки линий построения. Доступны следующие опции:

•По умолчанию обрезанные
Команда Обрезка обрезает линии, в параметрах которых для длины заданы значения Из документа и Обрезанная.

•По умолчанию бесконечные
Команда Обрезка обрезает линии, в параметрах которых для длины задано значение Обрезанная.

•Все обрезанные
Команда Обрезка обрезает все линии, независимо от их параметров.

•Все бесконечные
Команда Обрезка не обрезает никакие линии, независимо от их параметров.

Выступание. Определяет вылет линии построения за ограничивающие узлы при её обрезке.

Текст

Прозрачное редактирование текста. При установленном флаге вход в режим редактирования текста происходит при нажатии левой кнопки мыши внутри прямоугольника, задающего границы параграф-текста. Когда параметр отключён, таким образом можно редактировать только вставленные в параграф-текст переменные.

Размер рамки текста. Расстояние между реальными границами ограничивающего прямоугольника текста и рамкой, отображаемой при редактировании содержимого многострочного текста, параграф-текста и таблицы в окне чертежа. Измеряется в единицах, установленных на вкладке Лист.

Курсор

Тип курсора. В выпадающем меню доступны следующие опции:

•По умолчанию

•Перекрестие

Цвет курсора. Цвет линий перекрестия. Выбор цвета осуществляется как описано в главе Цвет.
