Параметрический линейный массив 2D элементов

Для линейного массива доступна опция управления параметризацией копий: Изменять переменную.

Для создания параметрического массива необходимо ввести имя переменной в поле Изменять переменную и выбрать режим изменения в соседнем выпадающем списке.

Переменная принимает значение либо в соответствии с номером копии (режим По номеру копии), либо в соответствии с расстоянием от начала траектории (режим По длине) в выбранном направлении (Столбцы или Строки).

Пример

Необходимо сделать массив прямоугольника, где в каждой последующей копии высота прямоугольника будет увеличена на 15 мм.

Построим прямоугольник. Высоту прямоугольника будем определять переменной H. В редакторе переменных для переменной H напишем выражение: H=50+N*15, где N – будет изменяемая переменная массива.

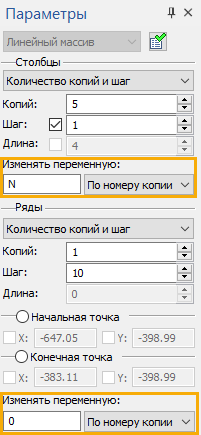

Создадим одномерный линейный массив, в котором в поле Изменять переменную для столбцов укажем переменную N, и выберем вариант изменения По номеру копии.

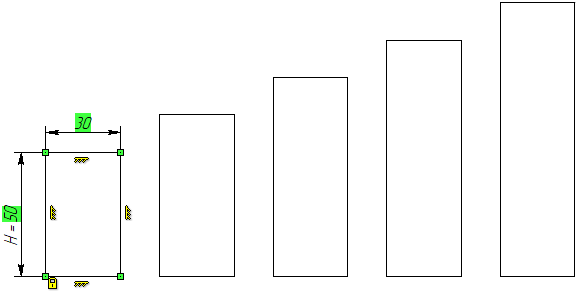

В результате будет получен следующий массив.
