Круговой массив 2D элементов

Вызов команды:

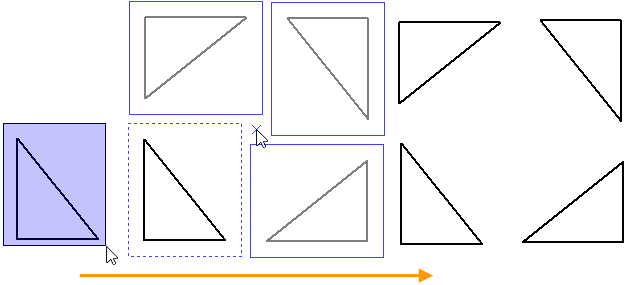

Для создания кругового массива необходимо после выбора исходных элементов и выбора режима копирования задать целевую точку - центр массива, как описано в главе Привязка переноса и копирования 2D элементов. В окне параметров параметры точки отображаются в группе Центр. Копии в массиве располагаются вокруг центра на расстоянии, равном расстоянию между центром и исходными элементами. После выбора копируемых объектов, до указания центра массива, на экране отображаются динамически перемещаемые элементы массива. Количество элементов и охватываемый ими угол определяются в окне параметров. После указания положения центра создание массива завершается.

Параметры кругового массива

В верхней части окна параметров расположен выпадающий список для выбора вида преобразования.

Подробная информация о видах преобразования доступна в главе Переход между командами переноса и копирования 2D элементов.

Справа от данного выпадающего списка расположена кнопка Сохранить параметры по умолчанию. Значения параметров, установленные на момент нажатия данной кнопки, будут использоваться по умолчанию при последующих вызовах команды создания линейного массива.



Ниже расположены следующие параметры массива:

Способ задания

Массив имеет три ключевых взаимосвязанных параметра: количество копий, шаг и общий угол. В зависимости от выбранного способа задания, два из этих параметров задаются пользователем, а третий вычисляется автоматически из значений первых двух. В выпадающем списке доступны следующие способы задания:

•Количество копий и шаг
Общий угол считается автоматически.

•Общий угол и шаг
Количество копий считается автоматически.

•Количество копий и общий угол
Шаг считается автоматически.

Копий
Количество копий в массиве, т.е. число повторений исходных элементов, включая сами исходные элементы.

Шаг
Угловое расстояние между соседними копиями. Копии поворачиваются относительно выбранной целевой точки. От знака шага зависит направление массива. Положительный шаг откладывается против часовой стрелки, отрицательный - по часовой.

Общий угол
Угловое расстояние между первой и последней копией.



Кроме того, доступны поля ввода и флаги координат X и Y Центра массива (целевой точки).

Подробная информация о параметрах точек доступна в главе Привязка переноса и копирования 2D элементов.

При создании кругового массива в режиме Создать копию с ограничениями будет автоматически создано ограничение Круговой массив.
