Создать резьбу

Для создания операции необходимо выполнить следующую последовательность действий:

1. Указать несущую грань.

2. Задать параметры резьбы.

3. Задать границы начала и конца резьбы (необязательное действие).

4. Подтвердить создание операции.

Выбор несущей грани

Опция (<F>) по умолчанию активна после вызова команду. Для выбора доступны цилиндрические и конические грани. Допускается выбор нескольких граней одинакового типа и диаметра.

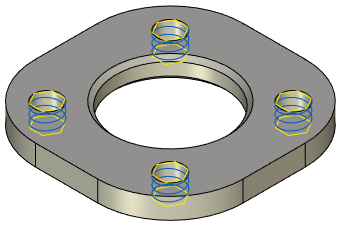

После выбора грани на её поверхности отображается схематичное изображение резьбы в виде спирали, границы резьбы (по умолчанию резьба наносится на всю длину грани).

Ребро грани, ближе к которому был расположен курсор мыши в момент выбора, задаёт начало резьбы (т.е. направление нарезки откладывается от него).

Параметры резьбы

Параметры операции отображаются в служебном окне Параметры. Также окно параметров можно вызвать при помощи опции автоменю (<P>). Параметры резьбы по умолчанию выбираются из специального файла на основе значения диаметра несущей грани. При одном и том же диаметре несущей грани параметры, подобранные системой для наружной и внутренней резьбы, будут разными. Для наружной резьбы диаметр несущей грани считается наружным диаметром, для внутренней резьбы – внутренним.

Задание отступов (границ) резьбы

По умолчанию резьба создаётся по всей длине выбранной грани. Для задания отступов можно использовать опции автоменю и окно Параметры или манипуляторы, которые на рисунке отображены жёлтым цветом. При наведении курсора на манипулятор его форма меняется на для начальной границы резьбы или на - для конечной. Перемещая мышь с нажатой левой кнопкой можно изменить положение границ резьбы. Численные значения отступов будут отображаться в окне Параметры.

По умолчанию отступы задаются относительно начала и конца грани. При помощи опций автоменю можно изменить тип задания отступов.

Для начальной границы резьбы используется опция , выпадающий список которой содержит пиктограммы:

Отступ начала резьбы отсчитывается от начальной границы несущей грани. Начальной границей считается то ребро, ближе к которому был расположен курсор при выборе грани.

Отступ начала резьбы будет отсчитываться от выбранного дополнительно 3D объекта. Опции, предназначенные для выбора объектов разных типов, описаны ниже.

Для конечной границы резьбы используется опция , выпадающий список которой содержит пиктограммы:

Отступ откладывается от конечного ребра несущей грани.

Отступ откладывается от начальной границы резьбы, т.е. значение отступа определяет длину резьбы.

Опция позволяет откладывать отступ от начального ребра несущей грани. При использовании опции отступ начала резьбы будет отсчитываться от выбранного дополнительно 3D объекта. Опции, предназначенные для выбора объектов разных типов, описаны ниже.

Если тип начала или конца резьбы задан От объекта, то в автоменю становятся доступны дополнительные пиктограммы:

Каждая из этих опций использует фильтры для определения набора типов допустимых для выбора объектов (см. раздел Выбор 3D элементов). Т.е. для выбора доступны те объекты, на основе которых система может определить геометрию 3D точки, прямой  или плоскости.

Например, на болте резьба создаётся после создания фаски, поэтому начальная граница задаётся От объекта. В качестве объекта может быть выбрана торцевая грань или принадлежащая этой грани 3D точка. Для конечной границы резьбы можно установить тип От резьбы и задать отступ точным значением длины резьбы.

Опция автоменю (<R>) производит отмену выбора несущей грани и объектов, задающих отступы.

Завершение создания операции

Подтвердить создание операции необходимо при помощи опции (<Ctrl>+<Enter>).

Редактировать операцию можно либо повторно вызвав окно Параметры, либо с помощью специальной команды
