Режим задания исходной СК 3D преобразований |

|
Режим задания исходной СК 3D преобразований |
|
Вход в режим осуществляется из команды Преобразование выбором следующей опции автоменю:
|
<S> |
Выбрать или создать исходную систему координат |
В данном режиме в 3Д окне отображается только элемент, выбранный для преобразования, и существующие в модели СК.
Можно выбрать существующую СК, наведя на нее курсор мыши и нажав
, либо задать новую с помощью следующих опций автоменю:
|
<1> |
Выбрать точку, задающую начало координат |
|
<2> |
Выбрать элемент, задающий направление оси X |
|
<3> |
Выбрать элемент, задающий направление оси Y |
Активация данных опций включает на Панели фильтров фильтры выбора 3D элементов, которые можно использовать для задания точки.
Активация опций
и
также включает фильтры выбора 3D элементов, которые можно использовать для задания направления.
При выборе элементов следует обращать внимание на активные фильтры.
Заданную при помощи вышеописанных опций или выбранную из существующих в модели СК можно изменить с помощью манипуляторов, а также опций:
|
<A> |
Повернуть систему координат вокруг оси X на 90° |
|
<O> |
Повернуть систему координат вокруг оси Y на 90° |
|
<Z> |
Повернуть систему координат вокруг оси Z на 90° |
|
<8> |
Циклический поворот системы координат |

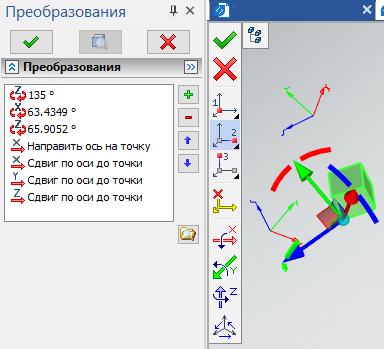

Окно Параметры в режиме задания СК содержит только одну вкладку Преобразования, в которой отображаются все преобразования применённые к СК.
Вкладка Преобразования, а также манипуляторы в данном режиме функционируют аналогично основному режиму работы команды Преобразование. Разница лишь в том, что здесь преобразования применяются не к самому выбранному элементу, а к его исходной СК.
Следующая опция автоменю позволяет сбросить режим задания в СК в исходное состояние:
|
<C> |
Отменить выбор системы координат |
Следующая опция автоменю позволяет выйти из режима задания СК и вернуться к команде Преобразование без применения внесенных изменений:
|
<X> |
Выйти из команды |
Следующая опция автоменю позволяет выйти из режима задания СК и вернуться к команде Преобразование с применением внесенных изменений:
|
<Ctrl+Enter> |
Закончить ввод |
