Для создания поверхности Коническое – Касательно нужно выполнить следующие действия.
1.Выбрать опорную кривую. Может представлять собой путь, трассу, незамкнутый профиль, ребро или последовательность гладкосопряжённых рёбер.
2.Выбрать первую направляющую. Может представлять собой путь, трассу, незамкнутый профиль, ребро или последовательность гладкосопряжённых рёбер. Первая направляющая должна полностью лежать на первой грани.
3.Выбрать первую грань. Может быть задана гранью, поверхностью или набором гладкосопряжённых граней.
4.Выбрать вторую направляющую. Может представлять собой путь, трассу, незамкнутый профиль, ребро или последовательность гладкосопряжённых рёбер. Вторая направляющая должна полностью лежать на второй грани.
5.Выбрать вторую грань. Может быть задана гранью, поверхностью или набором гладкосопряжённых граней.
6.Выбрать первую справочную кривую. Может представлять собой путь, трассу, незамкнутый профиль, ребро или последовательность гладкосопряжённых рёбер.
7.Выбрать вторую справочную кривую. Может представлять собой путь, трассу, незамкнутый профиль, ребро или последовательность гладкосопряжённых рёбер.
8.Изменить, или оставить значения по умолчанию для параметров, определяющих точность построения.
9.Подтвердить создание поверхности.
|

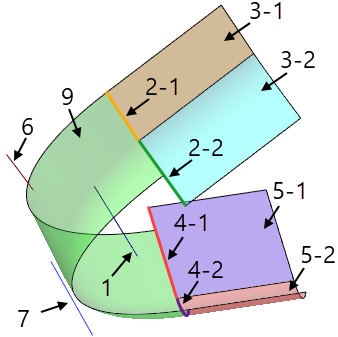

1. Опорная кривая 2-1. Первое ребро из набора гладкосопряженных рёбер первой направляющей 2-2. Второе ребро из набора гладкосопряженных рёбер первой направляющей 3-1. Первая часть из набора гладкосопряженных граней первой грани 3-2. Вторая часть из набора гладкосопряженных граней первой грани 4-1. Первое ребро из набора гладкосопряженных рёбер второй направляющей 4-2. Второе ребро из набора гладкосопряженных рёбер второй направляющей 5-1. Первая часть из набора гладкосопряженных граней второй грани 5-2. Вторая часть из набора гладкосопряженных граней второй грани 6. Первая справочная кривая 7. Вторая справочная кривая 9. Полученная поверхность |
