Коническое - Четыре точки

Коническое – 4 точки. Создает поверхность конического сечения, гладко касающуюся заданной поверхности по указанной направляющей (первой направляющей), при этом форма поверхности определяется тремя другими направляющими.

Для создания поверхности Коническое – 4 точки нужно выполнить следующие действия.

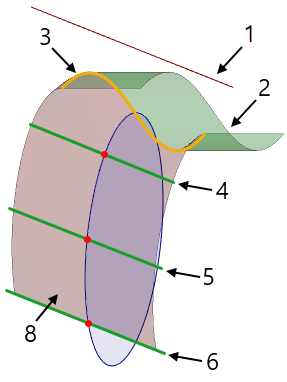

1.Выбрать опорную кривую. Может представлять собой путь, трассу, незамкнутый профиль, ребро или последовательность гладкосопряжённых рёбер.

2.Выбрать первую грань. Может быть задана гранью, поверхностью или набором гладкосопряжённых граней.

3.Выбрать первую направляющую. Может представлять собой путь, трассу, незамкнутый профиль, ребро или последовательность гладкосопряжённых рёбер. Первая направляющая должна полностью лежать на первой грани.

4.Выбрать вторую направляющую. Может представлять собой путь, трассу, незамкнутый профиль, ребро или последовательность гладкосопряжённых рёбер. Вторая направляющая должна полностью лежать на первой грани.

5.Выбрать третью направляющую. Может представлять собой путь, трассу, незамкнутый профиль, ребро или последовательность гладкосопряжённых рёбер. Третья направляющая должна полностью лежать на первой грани.

6.Выбрать четвертую направляющую. Может представлять собой путь, трассу, незамкнутый профиль, ребро или последовательность гладкосопряжённых рёбер. Четвертая направляющая должна полностью лежать на первой грани.

7.Изменить, или оставить значения по умолчанию для параметров, определяющих точность построения.

8.Подтвердить создание поверхности.
