Таблица сварных швов |

|
Таблица сварных швов |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
Сборка > Сборка > Сварной шов > Таблица сварных швов Оформление > Таблица сварных швов > Создать Сварка > Таблица сварных швов > Создать |
Клавиатура |
Текстовое меню |
<WT> |
Оформление > Таблица сварных швов > Таблица сварных швов Сервис > Сварка > Таблица сварных швов |

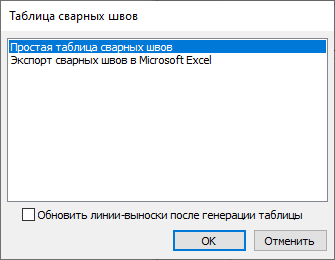

После вызова данной команды появляется окно диалога, в котором пользователь должен выбрать способ создания таблицы сварных швов. Изначально присутствуют два варианта:

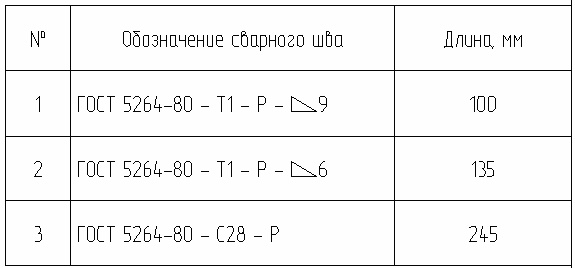

Простая таблица сварных швов. Таблица сварных швов создаётся на первой 2D странице текущего документа. Примерный вид таблицы представлен на рисунке ниже.
Экспорт сварных швов в Microsoft Excel. Таблица сварных швов экспортируется в документ Excel.
Создание таблицы сварных швов в обоих случаях осуществляется с помощью макросов, находящихся в папке «…/T-FLEX CAD xx/Program/WeldReport». При необходимости эти макросы можно самостоятельно изменить, определив в них другой вид таблицы сварных швов. Можно также создать собственные макросы для создания таблицы сварных швов, поместив их в ту же папку. В этом случае в вышеописанном диалоге будут присутствовать дополнительные варианты, соответствующие пользовательским макросам.
Подробно о работе с макросами можно прочитать в разделе Макросы.
