2D Сварной шов

Вызов команды:

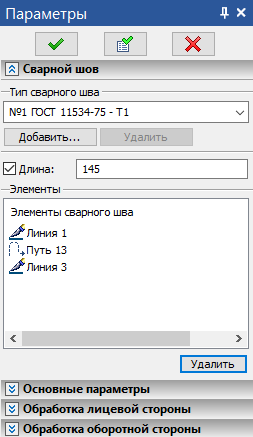

Для создания сварного шва необходимо после вызова команды выбрать в разделе Сварной шов окна параметров тип сварного шва. В выпадающем списке будут присутствовать те типы сварных швов, которые были определены в данном документе.

Если требуемый тип сварного шва ещё не создан, можно воспользоваться кнопкой Добавить. При нажатии на эту кнопку будет запущена команда создания нового типа сварного шва. После завершения создания типа система вернётся в команду создания шва. Созданный тип шва будет автоматически выбран.

Если на момент запуска команды Сварной шов в текущем документе не определено ни одного типа сварного шва, то будет автоматически запущена команда создания типа шва.

После выбора типа можно завершить создание шва. Будет создан 2D сварной шов, не связанный с элементами чертежа. Его длина по умолчанию равна 0. При необходимости длину сварного шва можно задать вручную. Для этого необходимо установить флажок Длина и задать в открывшемся справа поле ввода требуемую длину сварного шва.



Для того, чтобы связать создаваемый сварной шов с линиями 2D чертежа, необходимо указать в 2D окне линии изображения или 2D пути с помощью опций автоменю:

По умолчанию обе этих опции включены.

Выбранные в 2D окне элементы заносятся в список Элементы сварного шва. Для отказа от выбора какого-либо элемента необходимо указать его в списке с помощью и нажать кнопку Удалить.

Длина сварного шва, связанного с элементами чертежа, по умолчанию определяется автоматически по длине выбранных линий или путей. При необходимости её также можно задать вручную, включив флажок Длина.

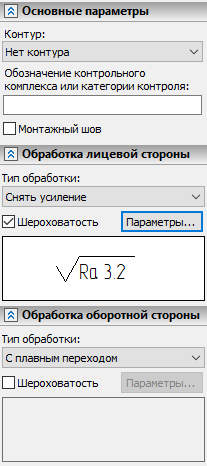

Основные параметры и обработка сторон

Параметры, задаваемые в разделах Основные параметры, Обработка лицевой стороны и Обработка оборотной стороны используются при создании обозначения шва.

В разделе Основные параметры можно задать следующие параметры:

•Контур:

oНет контура

oПо замкнутому контуру
При выборе данной опции символ замкнутого контура отображается на стыке полки и линии стрелки обозначения.



oПо незамкнутому контуру
При выборе данной опции символ незамкнутого контура отображается в конце полки обозначения.



•Монтажный шов
Если данный флаг установлен, то символ монтажного шва отображается на стыке полки и линии стрелки обозначения.



•Обозначение контрольного комплекса или категории контроля.
Текст, указанный в данном поле будет отображаться под линией стрелки обозначения шва.

В разделах Обработка лицевой стороны и Обработка оборотной стороны задаются способы обработки лицевой и оборотной стороны сварного шва. Параметры обработки лицевой стороны отображаются на полке обозначения шва, а параметры обработки оборотной стороны - под полкой.

Параметр Тип обработки определяет символ обработки, указываемый для каждой из сторон шва:

•Без обработки

•Снять усиление



•С плавным переходом



Для того чтобы задать шероховатость лицевой или оборотной стороны сварного шва после обработки, следует установить флаг Шероховатость в соответствующем разделе окна параметров. В результате станет доступна кнопка Параметры справа от данного флага. При нажатии кнопки отрывается диалог параметров шероховатости. После задания нужных параметров и закрытия диалога предварительное изображение заданной шероховатости появится в поле просмотра, расположенном ниже. Указанное обозначение шероховатости помещается в конце полки обозначения сварного шва.

Все индивидуальные параметры сварного шва, описанные выше, могут автоматически передаваться в модуль технологического проектирования T-FLEX Технология.
