Новое окно документа

Вызов команды:

Команда позволяет открыть новое окно текущего документа в дополнение к уже имеющемуся.

Все действия выполняемые в одном окне данного документа, будут отображаться и в других окнах, открытых для него. Например, если в одном окне какого-либо документа выбрать элемент для редактирования, то в другом окне этого же документа данный элемент также будет выбран.

Дополнительные окна можно использовать, когда документ содержит мелкие элементы, разнесенные друг от друга на значительное расстояние, но при построении используются и те, и другие одновременно. Можно настроить первое окно с необходимым увеличением на первую группу элементов, второе – на другую группу. А при создании новых элементов просто переходить из окна в окно и выбирать нужные элементы.

С той же целью можно использовать разделение окна документа на несколько окон видов.

Также можно открыть окна одного и того же документа в разных главных окнах на разных мониторах.

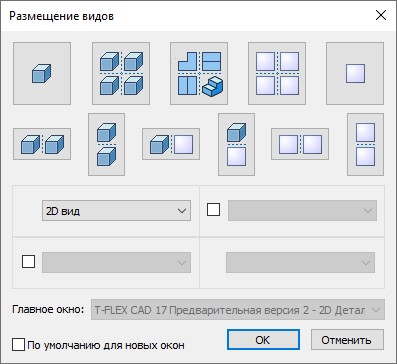

После вызова команды появляется диалог Размещение видов, в котором нужно выбрать конфигурацию окон видов для создаваемого окна документа. Выбор конфигурации осуществляется так же, как описано для команды Размещение видов.

Если открыто несколько главных окон, то в выпадающем списке Главное окно: можно выбрать в каком главном окне будет создано новое окно документа. По умолчанию новое окно документа создаётся в текущем главном окне.

При наличии нескольких окон одного и того же документа в текущем сеансе работы с T-FLEX CAD к названию документа в заголовке его окна добавляется двоеточие и номер окна. Например, при наличии трёх окон документа 3D Деталь 1 окна будут озаглавлены следующим образом:

3D Деталь 1:1

3D Деталь 1:2

3D Деталь 1:3

Нумерация окон документов является сквозной для всех главных окон текущего сеанса.
