Система координат рабочей плоскости

Локальная система координат (ЛСК) рабочей плоскости используется для расчёта 2D элементов, созданных в режиме черчения на этой рабочей плоскости.

Начало ЛСК стандартной рабочей плоскости совпадает с проекцией начала глобальной системы координат (ГСК) на эту плоскость. Направления осей ЛСК в этом случае параллельны направлениям осей ГСК, при этом они могут совпадать или быть противоположными.

ЛСК рабочей плоскости на основе системы координат определяется ЛСК, на основе которой создана эта плоскость.

ЛСК рабочей плоскости на основе 2D проекции определяется ЛСК 2D проекции, на основе которой создана эта плоскость.

ЛСК рабочих плоскостей остальных типов можно задать на вкладке Система координат рабочей плоскости в окне параметров команды создания или редактирования плоскости. При этом доступно два типа СК:



Глобальная система координат

При выборе данного типа СК положение точки начала координат и ориентация осей системы координат рабочей плоскости определяются проекцией глобальной СК на данную плоскость.

Для плоскости параллельной экрану направление осей в этом случае совпадает с осями системы координат экрана (ось Х направлена горизонтально вправо, ось Y - вертикально вверх).

Остальные элементы управления на вкладке Система координат рабочей плоскости становятся неактивны после выбора глобальной системы координат.

Пользовательская система координат

Данный тип СК позволяет задать 3D точки, проекции которых на создаваемую рабочую плоскость будут определять положение и ориентацию осей системы координат рабочей плоскости.

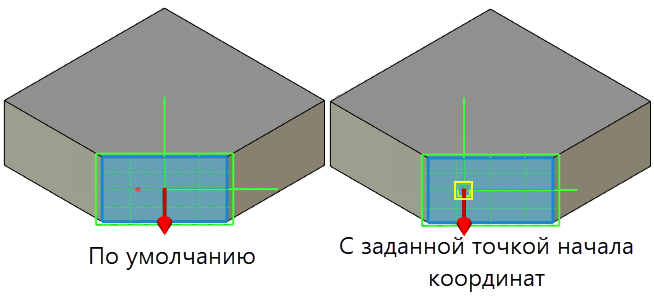

С помощью опции Точка начала координат выбирается 3D точка, проекция которой на рабочую плоскость и будет являться новой точкой начала координат.

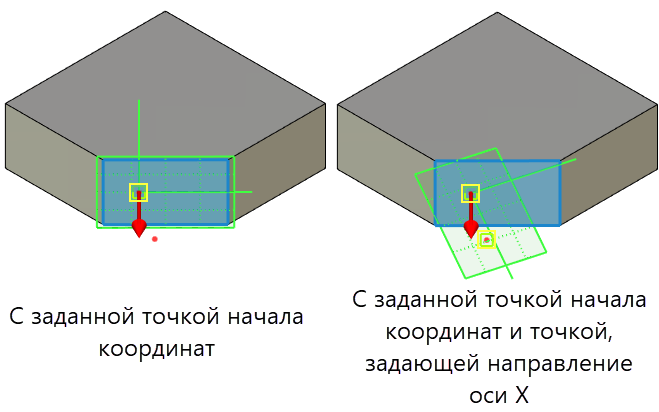

Опция Точка, задающая направление оси Х позволяет выбрать 3D точку, проекция которой на рабочую плоскость будет задавать направление оси Х её системы.

Развернуть рабочую плоскость

Помимо опций для задания СК на вкладке Система координат рабочей плоскости окна Параметры доступна кнопка Развернуть. Нажатие данной кнопки меняет направление нормали РП на противоположное.
