Модель танка Tiger Ausf. E в масштабе 1:16

Автор:  Веревкин Михаил Юрьевич
Организация:
Использованные продукты T-FLEX:  T-FLEX CAD
Отрасль:


Описание проекта

Основой для проекта послужил партворк «Соберите танк тигр» от издательства «Hachette Коллекция», продажи которого начались в 2011 году. Каждый номер журнала содержал части, из которых по завершении серии, предполагалось полностью собрать модель танка Tiger Ausf. E в масштабе 1:16.

Автор проекта завел блог, в котором делился чертежами, выполненными по деталям из партворка.

В ходе работы над проектом в модели вносились правки и изменения на основании фотографий и информации из сети, необходимые для увеличения сходства с реальной боевой машиной. Найденные изображения помещались на рабочую плоскость, а затем обводились для создания эскиза.

При построении моделей широко использовались вспомогательные линии и связи между ними, так как появлялась возможность быстро менять размеры и геометрию, подгонять детали друг к другу в сборках и перестраивать чертежи.

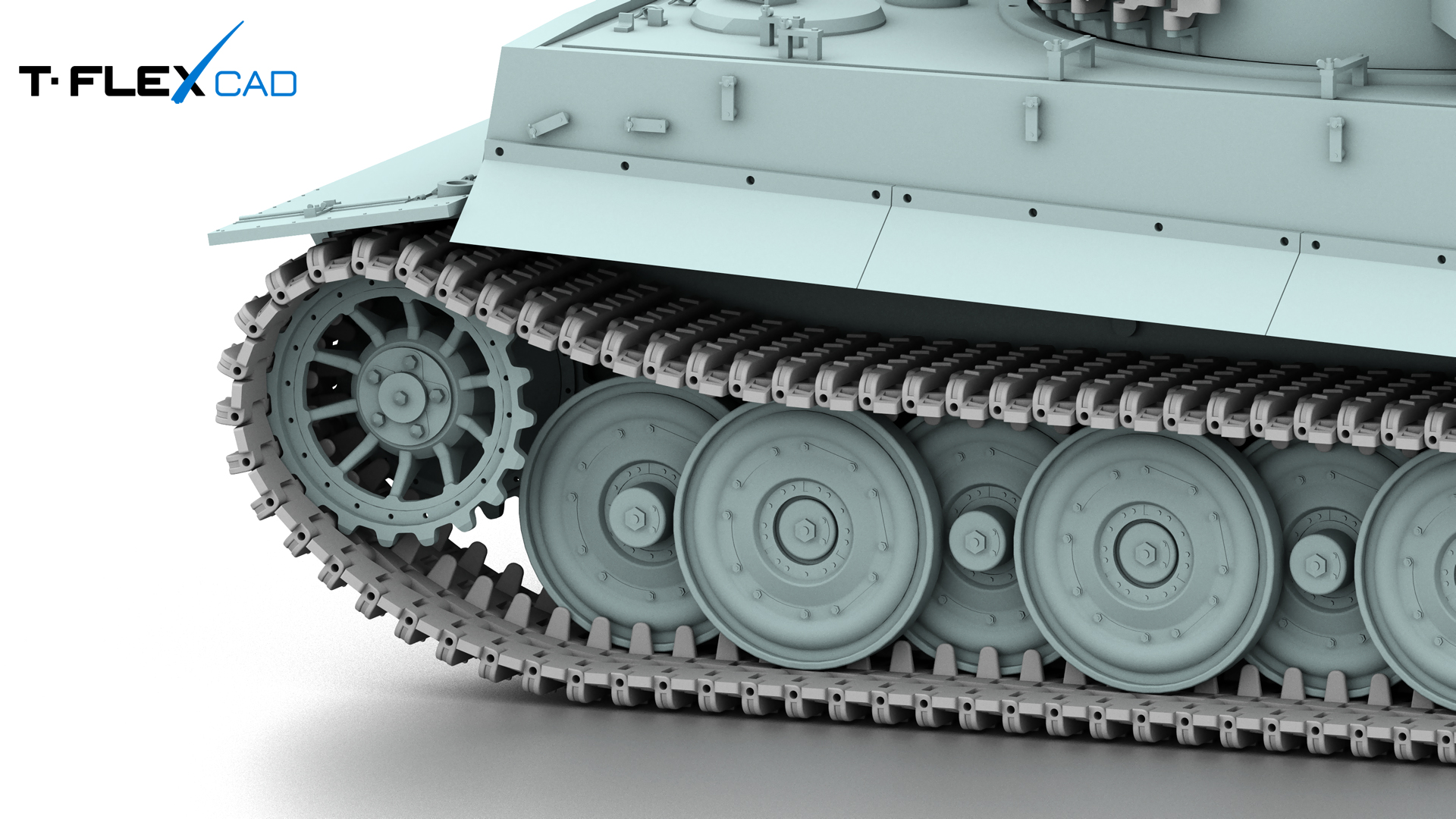

Гусеницы выполнены набором, состоящим из двух линейных и шести круговых массивов.

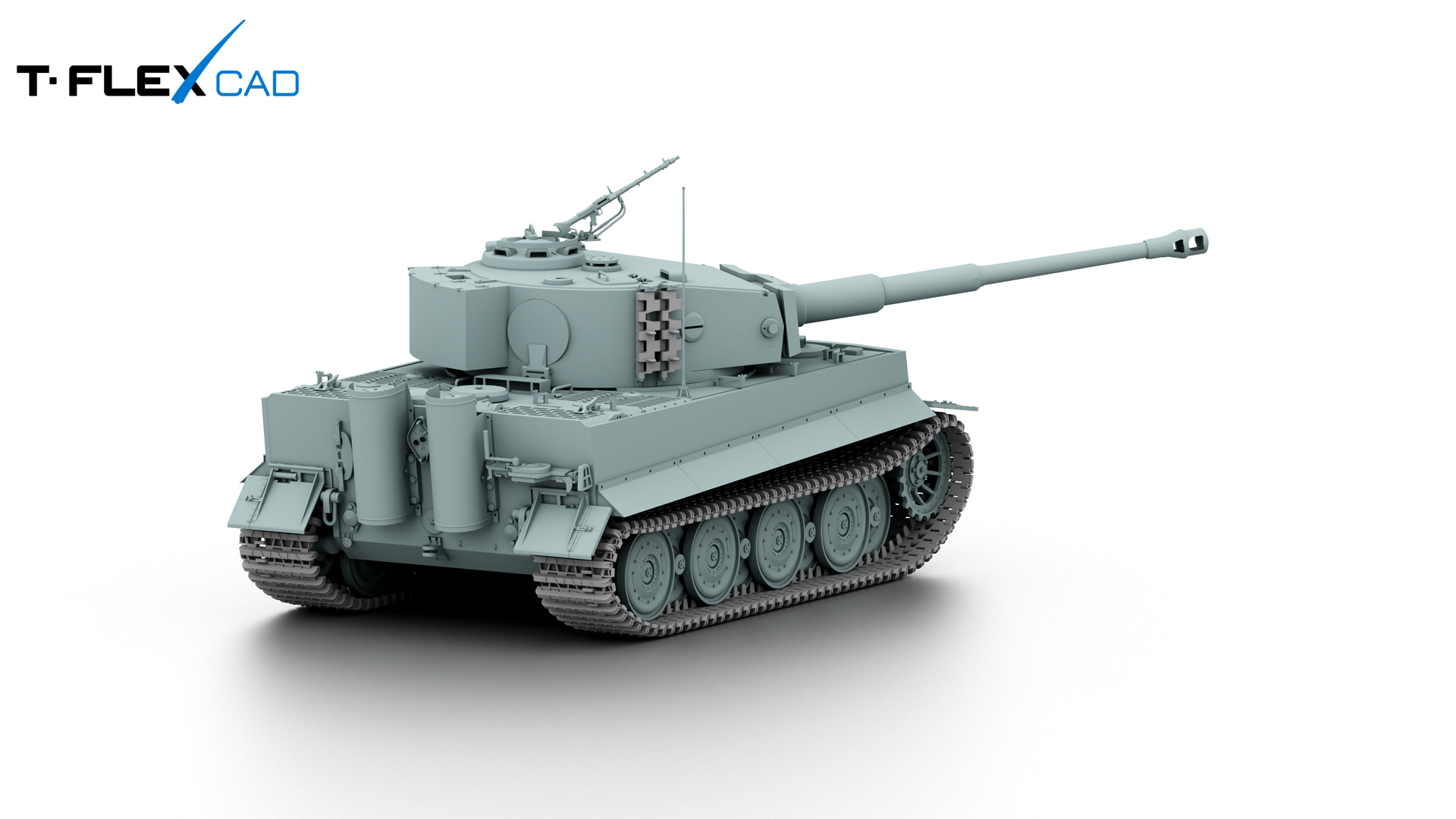

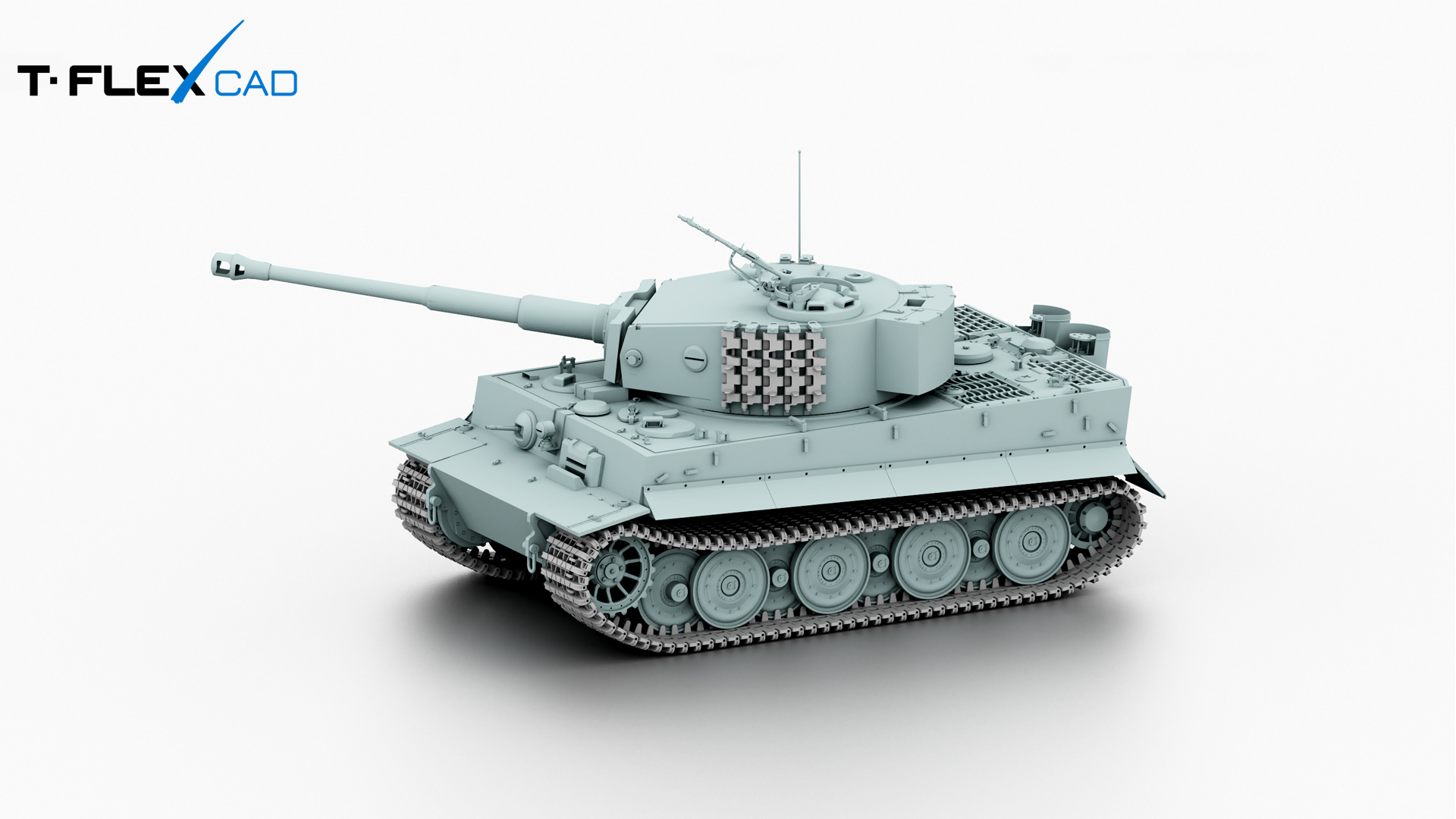

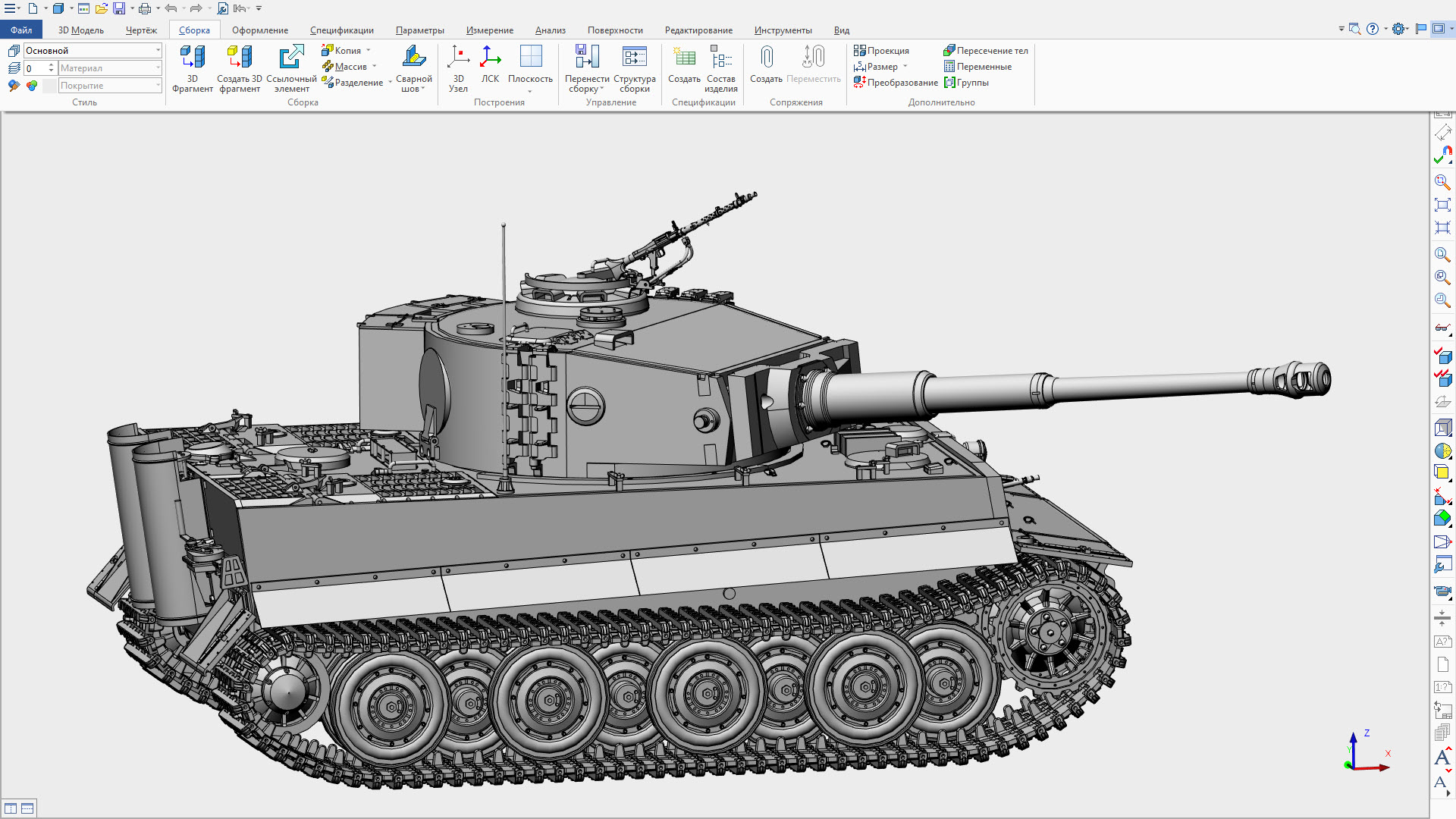

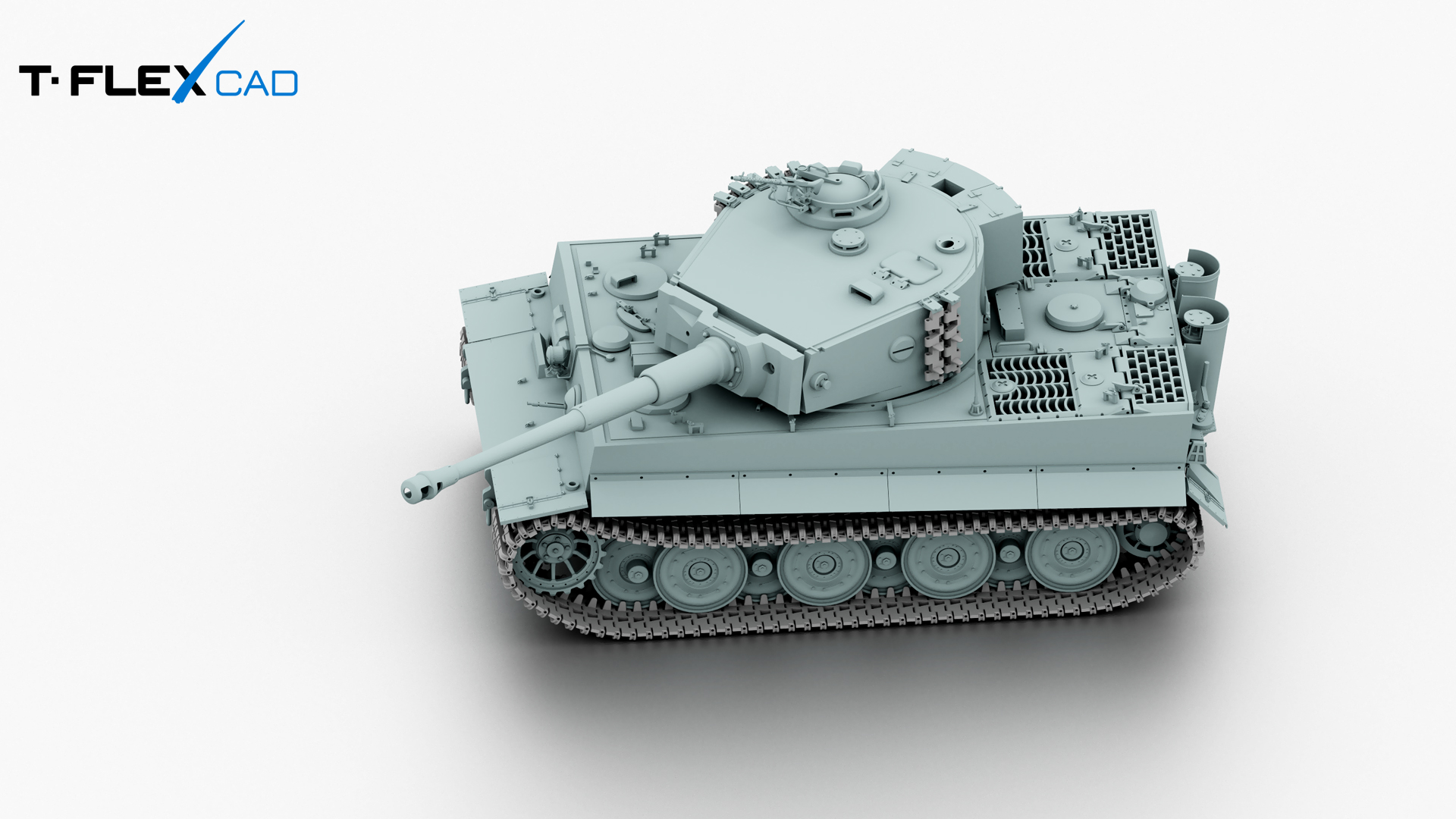

В результате получилась модель танка «Тигр» поздней версии (нем. Panzerkampfwagen VI Tiger Ausf. E) в масштабе 1:16, выполненная в учебной версии T-FLEX CAD с подробными чертежами деталей.

Проект занял 2-е место в конкурсе "Компетенция САПР 2021" в номинации "Зачёт".



16.09.2021
