3D моделирование защитного чехла для мобильного телефона и 3D печать созданной 3D модели

1. Определение габаритных размеров 3D модели

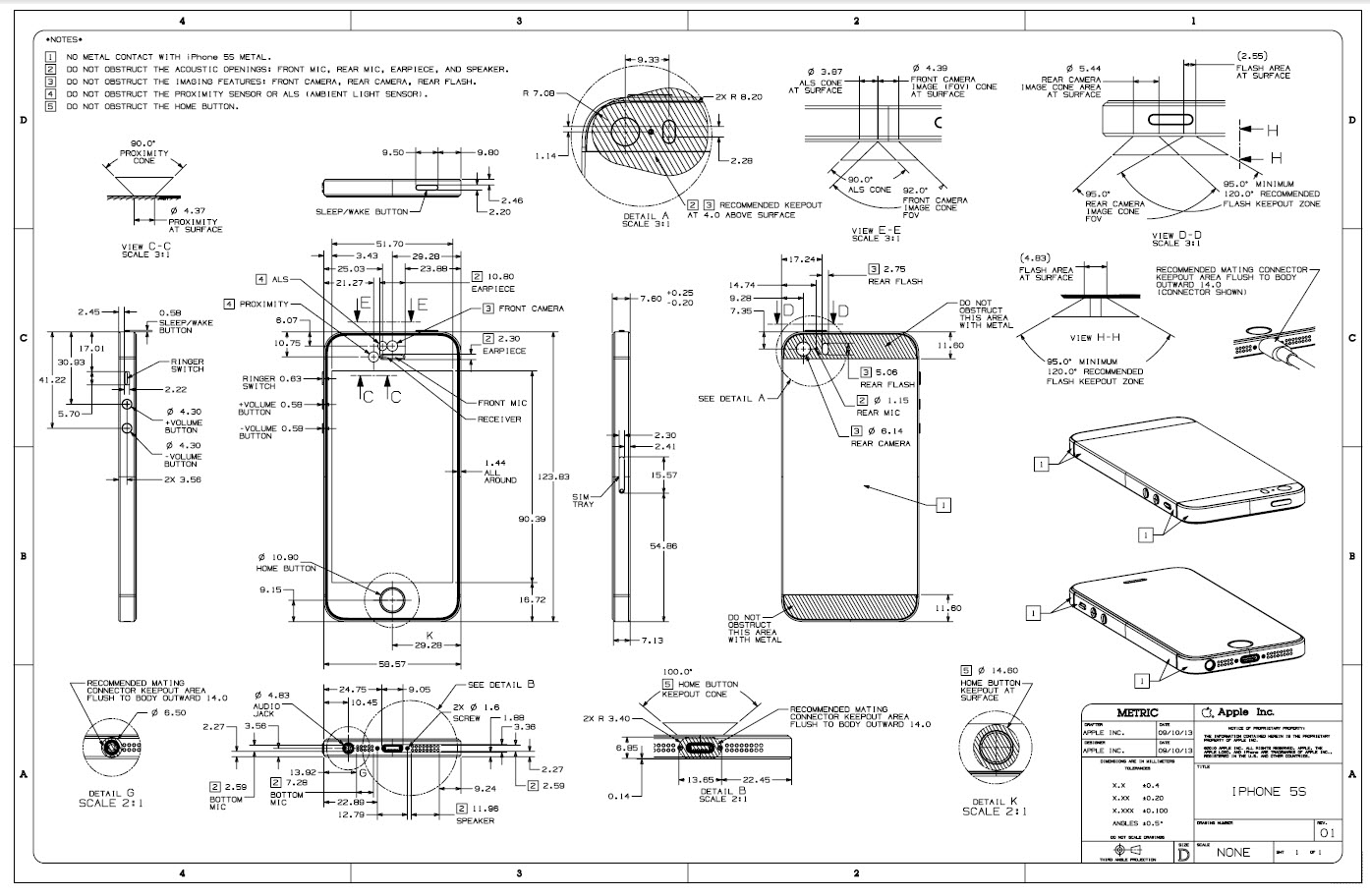

Для создания чехла необходимо знать точные габаритные размеры мобильного устройства, а также радиус скругления. Размеры мобильного телефона iPhone 5s показаны на чертеже ниже (взяты из открытых источников):

Создавая 3D модель чехла, нужно учесть, что его внутренний размер, куда будет помещён мобильный телефон, должен быть немного больше размера самого телефона (в зависимости от материала – для резины можно моделировать в размер или даже меньше).
Итак, необходимые размеры телефона по чертежу и внутренние размеры чехла:


Размеры телефона iPhone 5s

Внутренние размеры чехла

Длина, мм

123,83

Длина, мм

124,1

Ширина, мм

58,57

Ширина, мм

58,87

Толщина, мм

7,6

Толщина, мм

7,9

Радиус скругления, мм

7,35

Радиус скругления, мм

7

Толщину стенки защитного чехла примем равной 1 мм. Для тестовой печати такая толщина подойдёт. Для рабочего образца лучше сделать больше, если 3D печать выполняется из пластика.

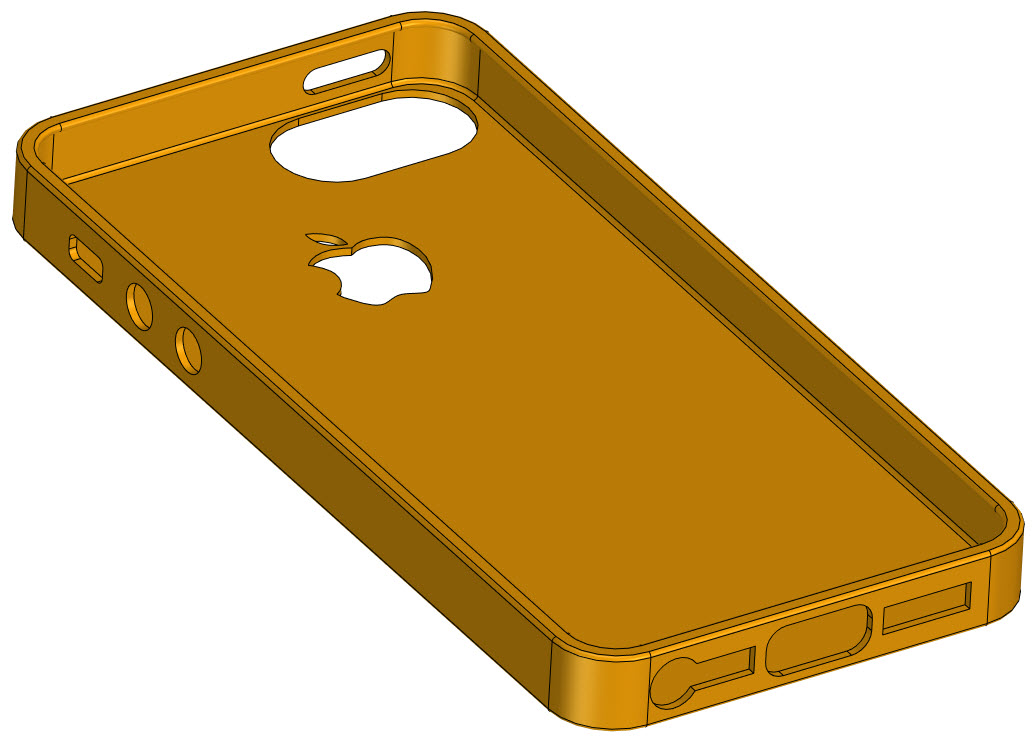

В результате должна получиться 3D модель, показанная ниже:


2. Построение 3D модели чехла

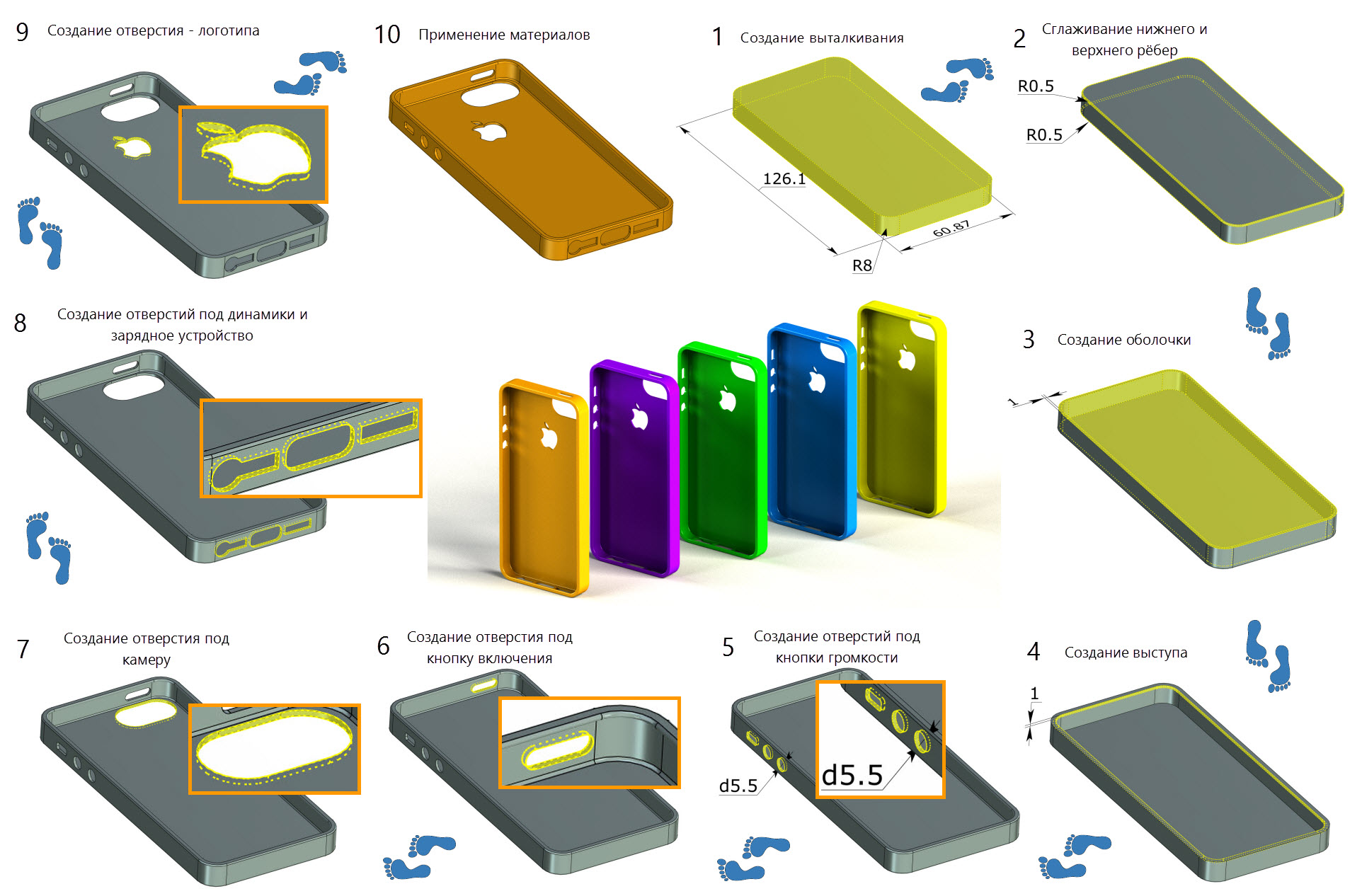

Этапы построения 3D модели показаны на рисунке ниже:

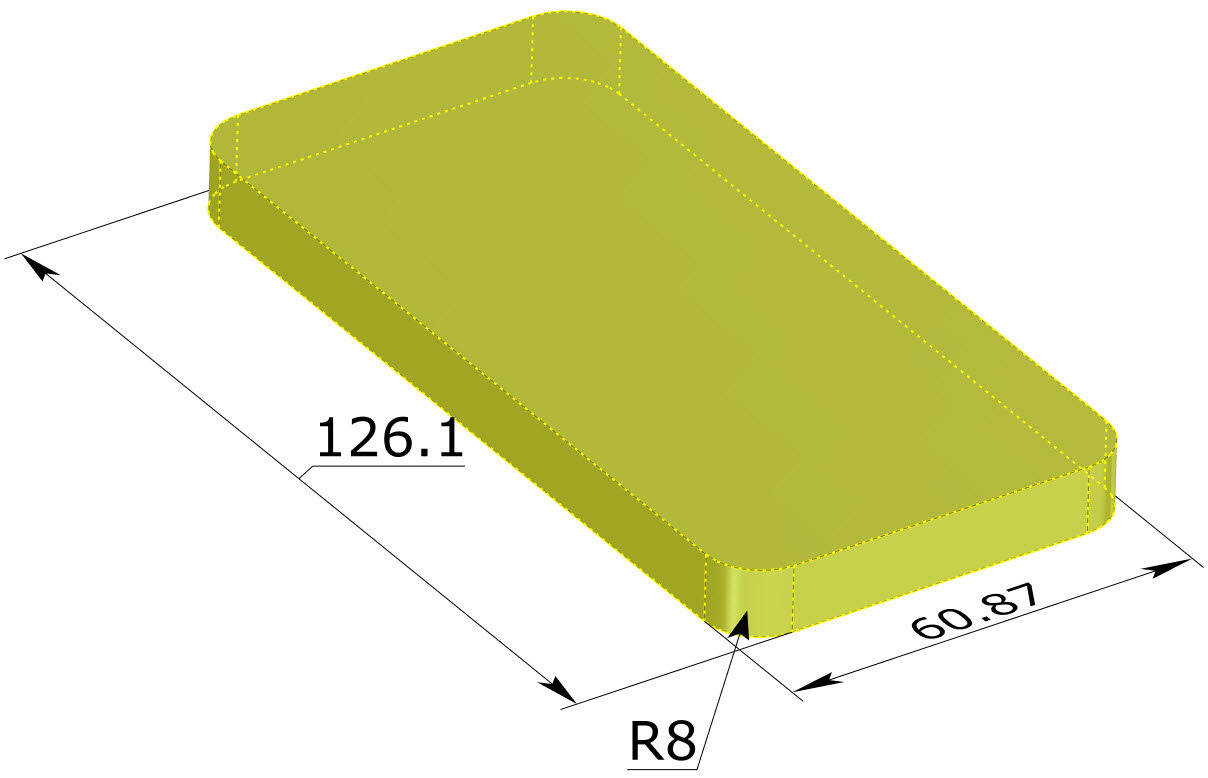

2.1 Создание выталкивания

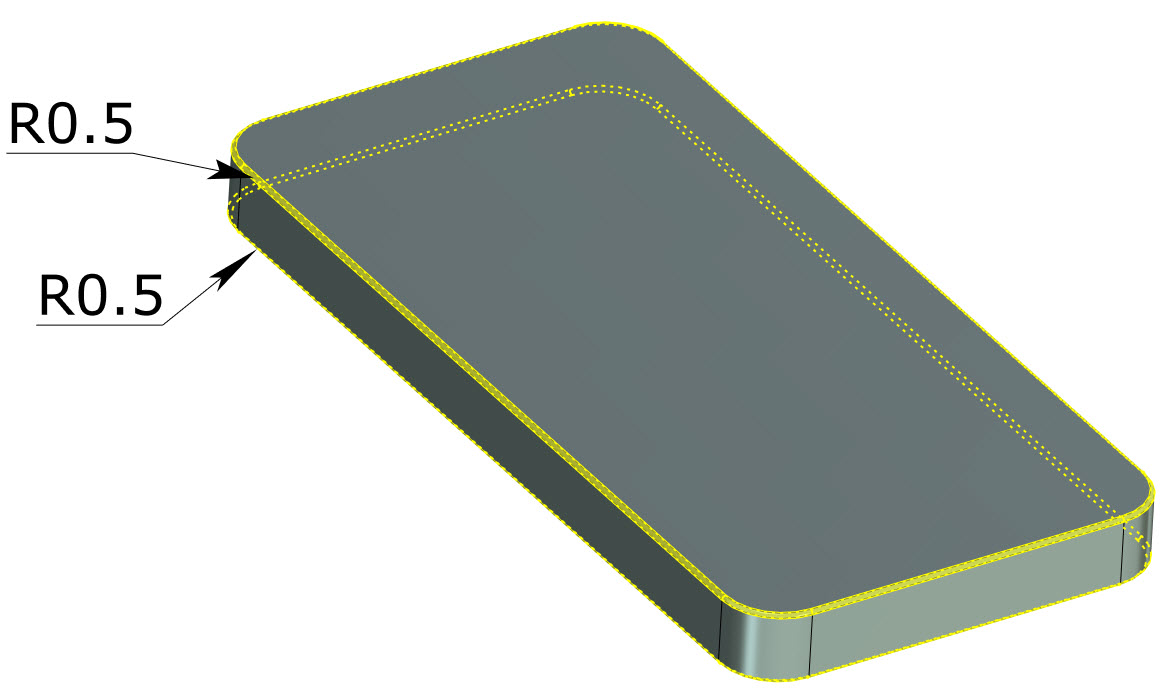

2.2 Сглаживание верхнего и нижнего рёбер

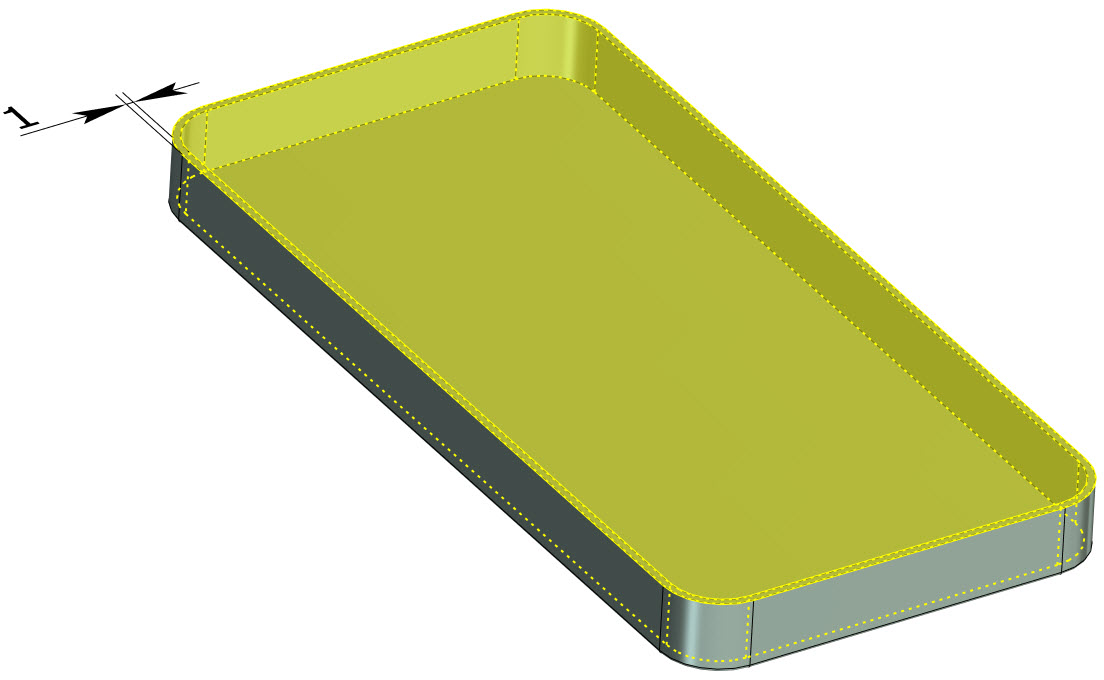

2.3 Создание оболочки

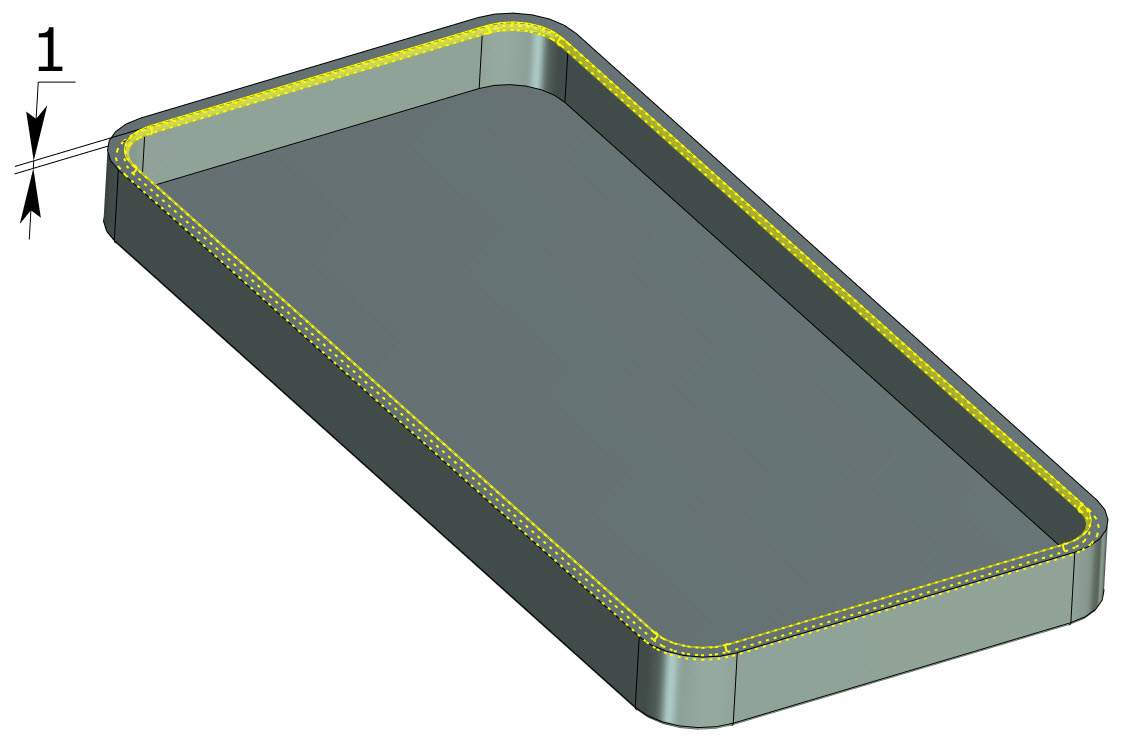

2.4 Создание выступа

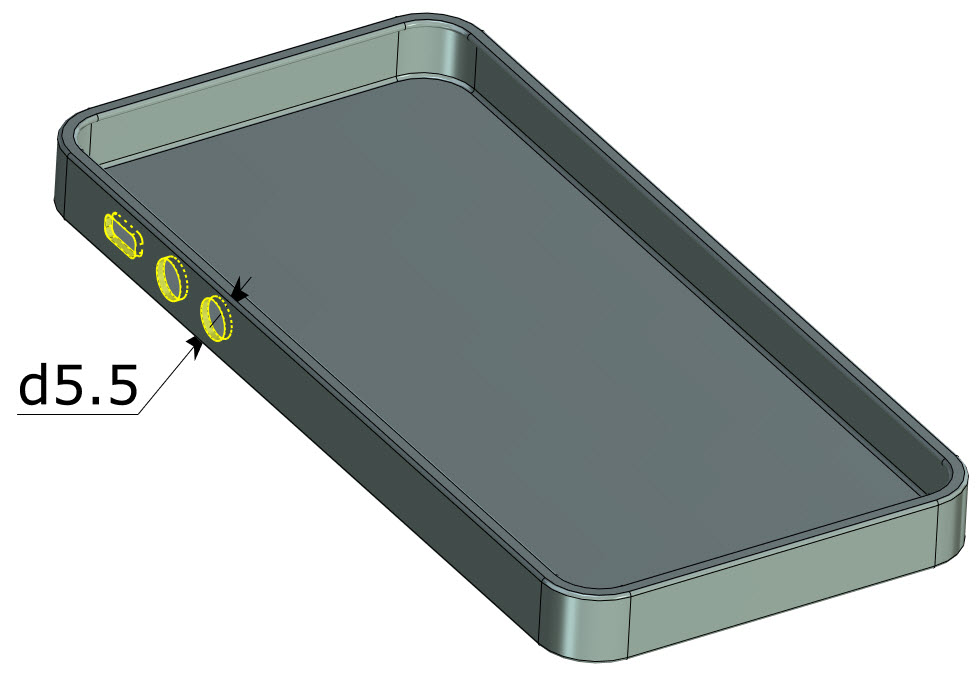

2.5 Создание отверстий под кнопки громкости

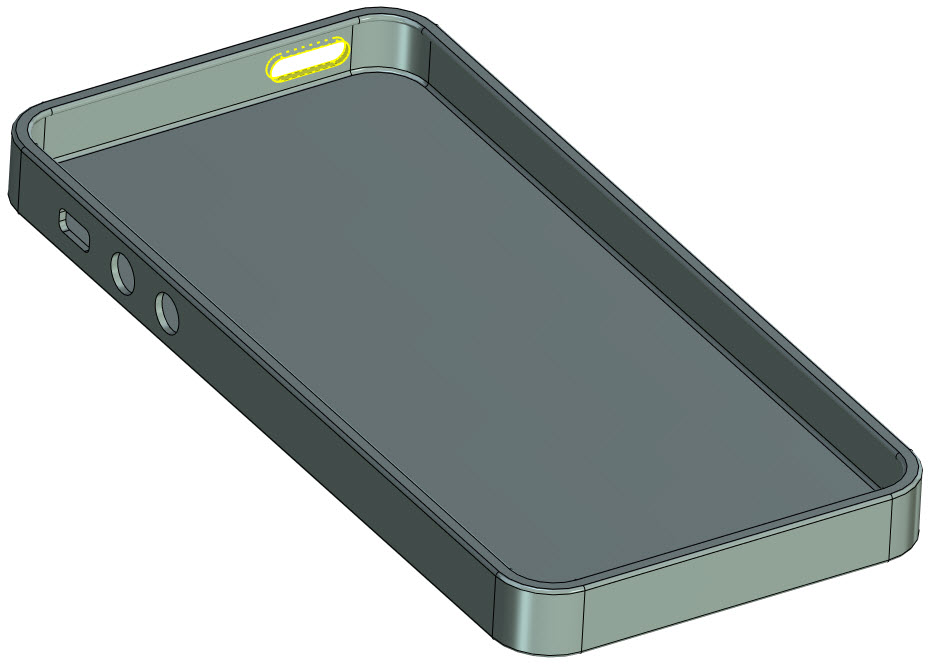

2.6 Создание отверстия под кнопку включения


2.7 Создание отверстия под камеру

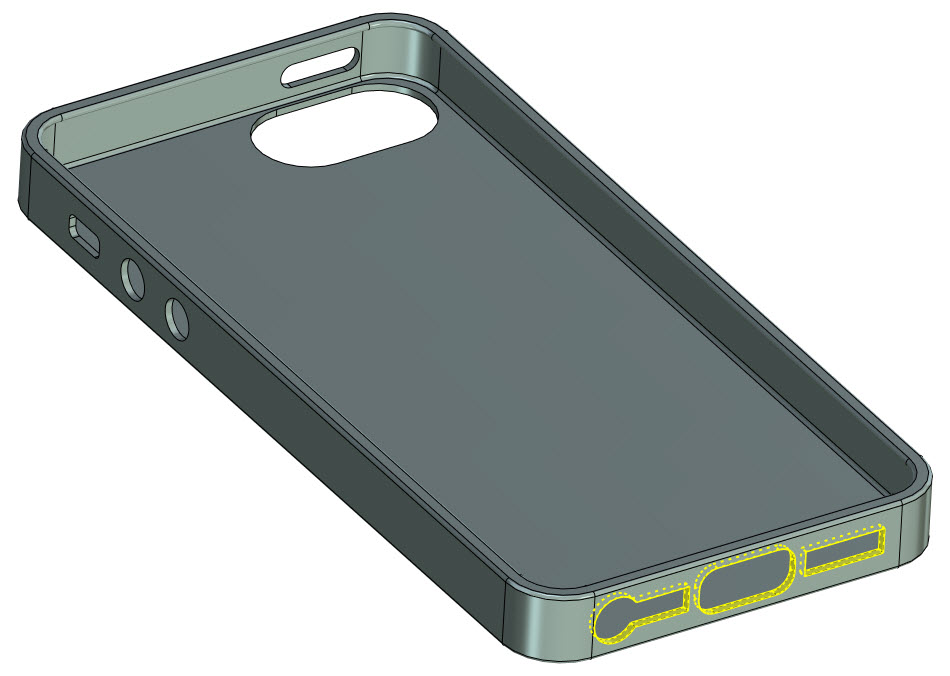

2.8 Создание отверстий под динамики и зарядное устройство

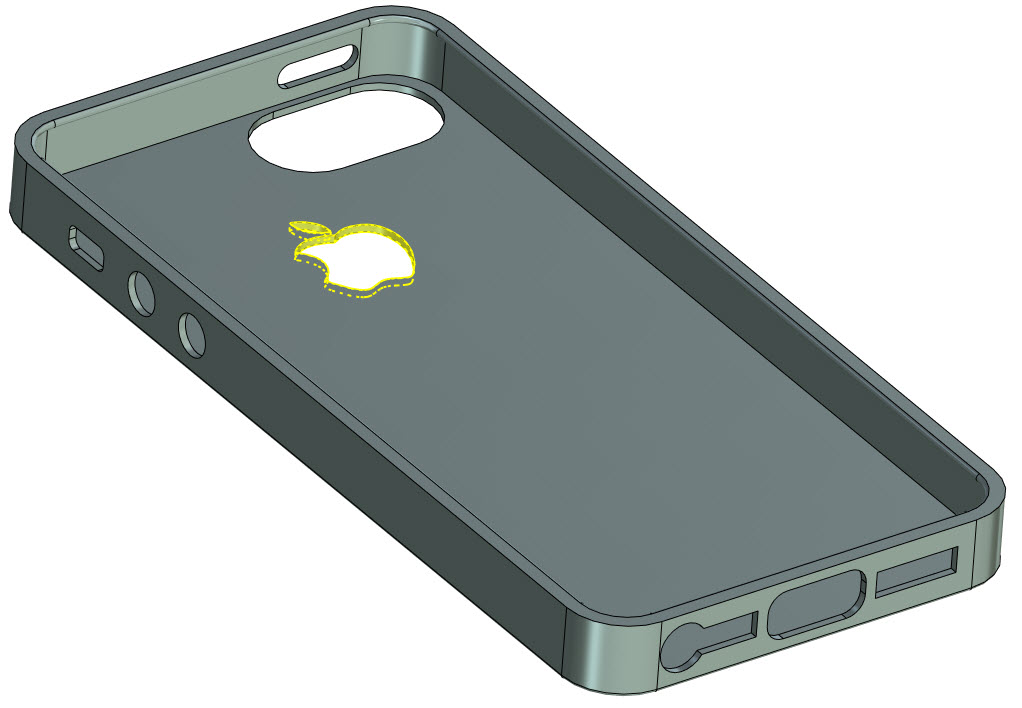

2.9 Создание отверстия-логотипа (обводка вставленной в чертёж картинки эскизом)

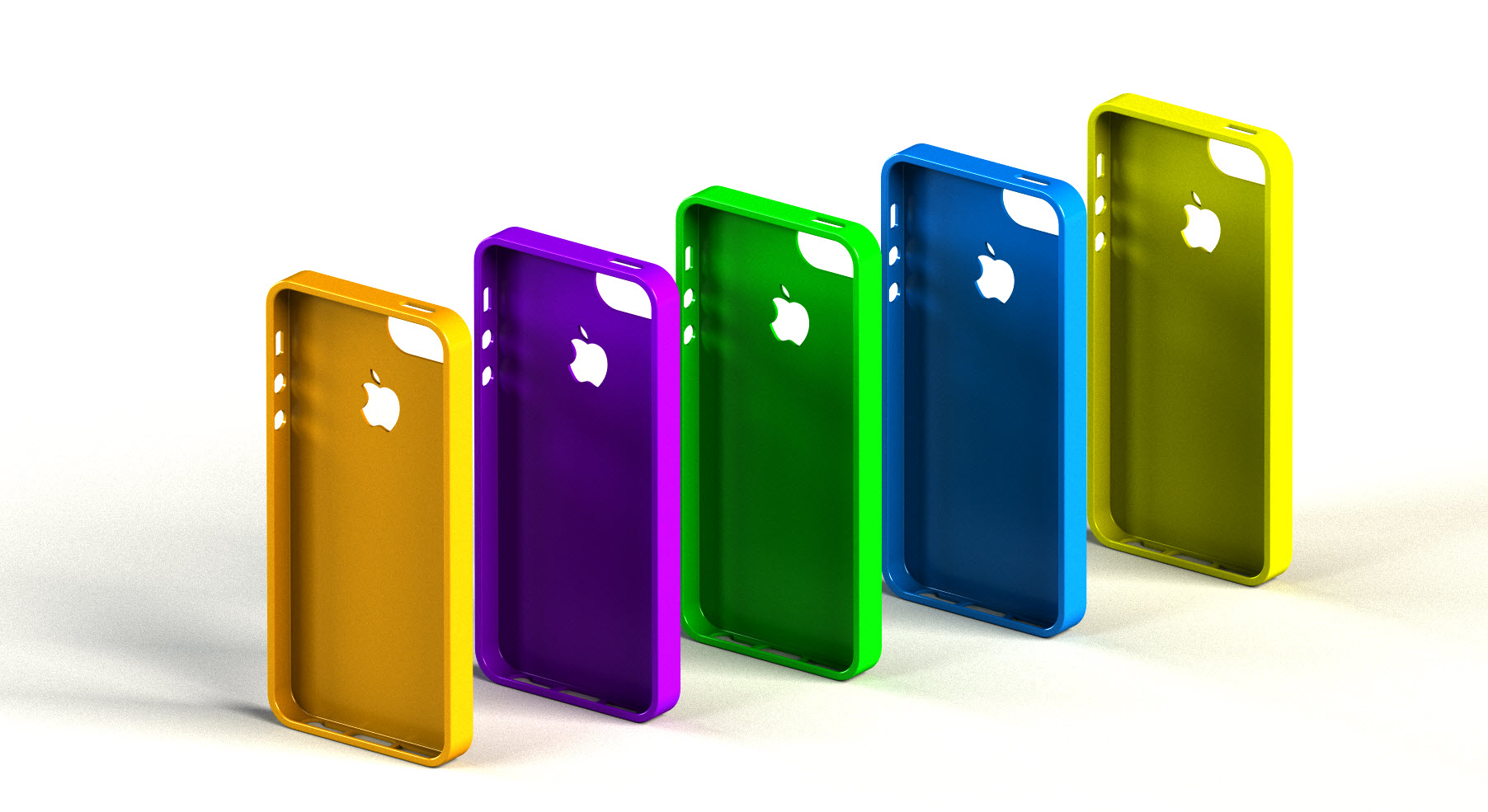

2.10 Применение материалов. Фотореалистичное изображение


Для наглядности визуализации полученной модели, а также оценки применения разных материалов можно воспользоваться командой «Фотореалистичный вид» во вкладке ленты «Инструменты»:


3. Проверка 3D модели на наличие ошибок

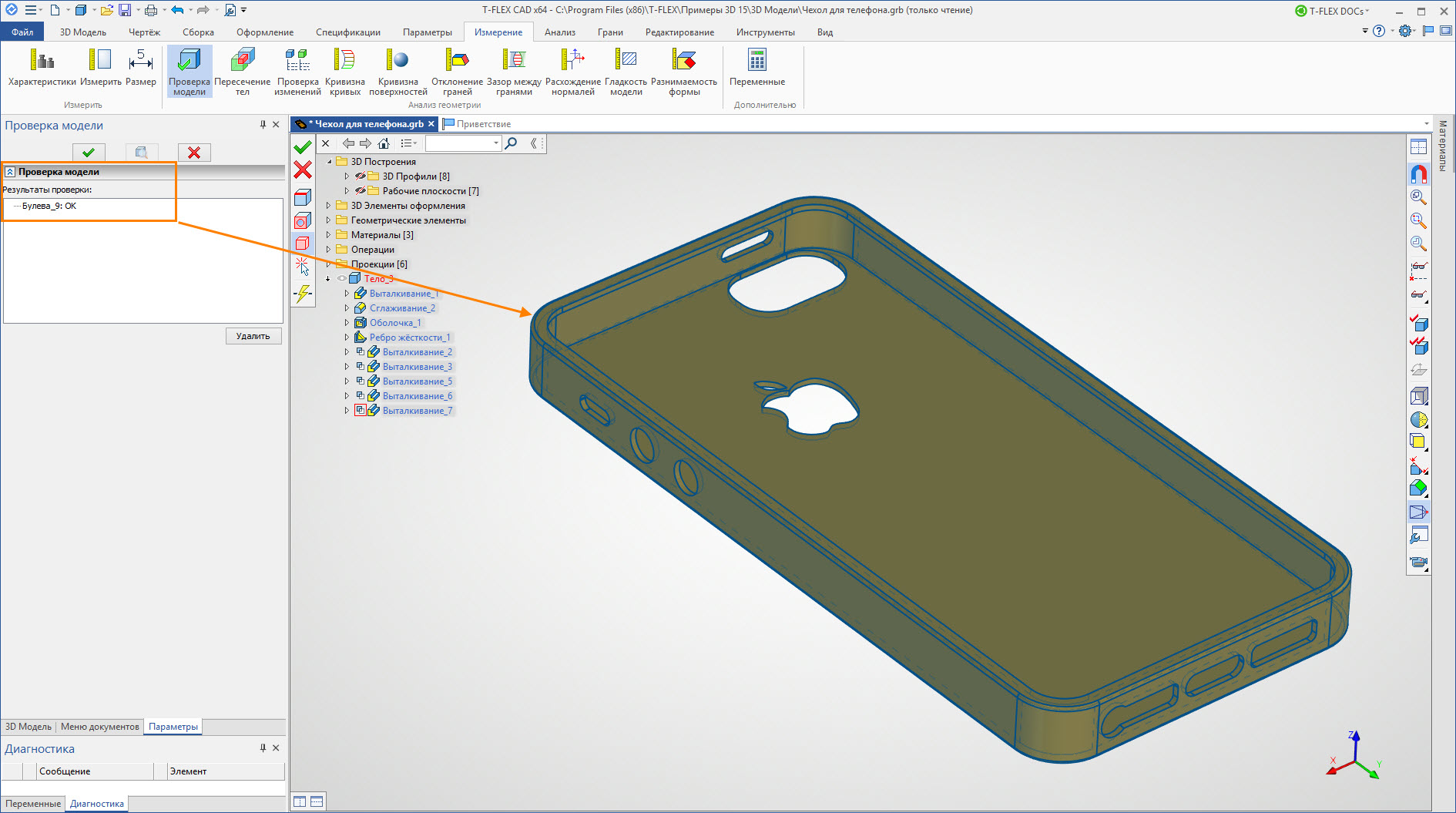

Перед тем как экспортировать модель, рекомендуется выполнить проверку построенного объекта с помощью специальной команды «Проверка модели»:

Если система выводит напротив выбранной модели в окне параметров «ОК» - в 3D модели ошибок нет.
Если выводятся сообщения об ошибках, нужно выбрать сообщение - ошибка будет отображена в 3D окне. Ошибки следует исправлять, чтобы избежать проблем при экспорте в STL или любой другой формат.

4. Экспорт 3D модели в STL формат

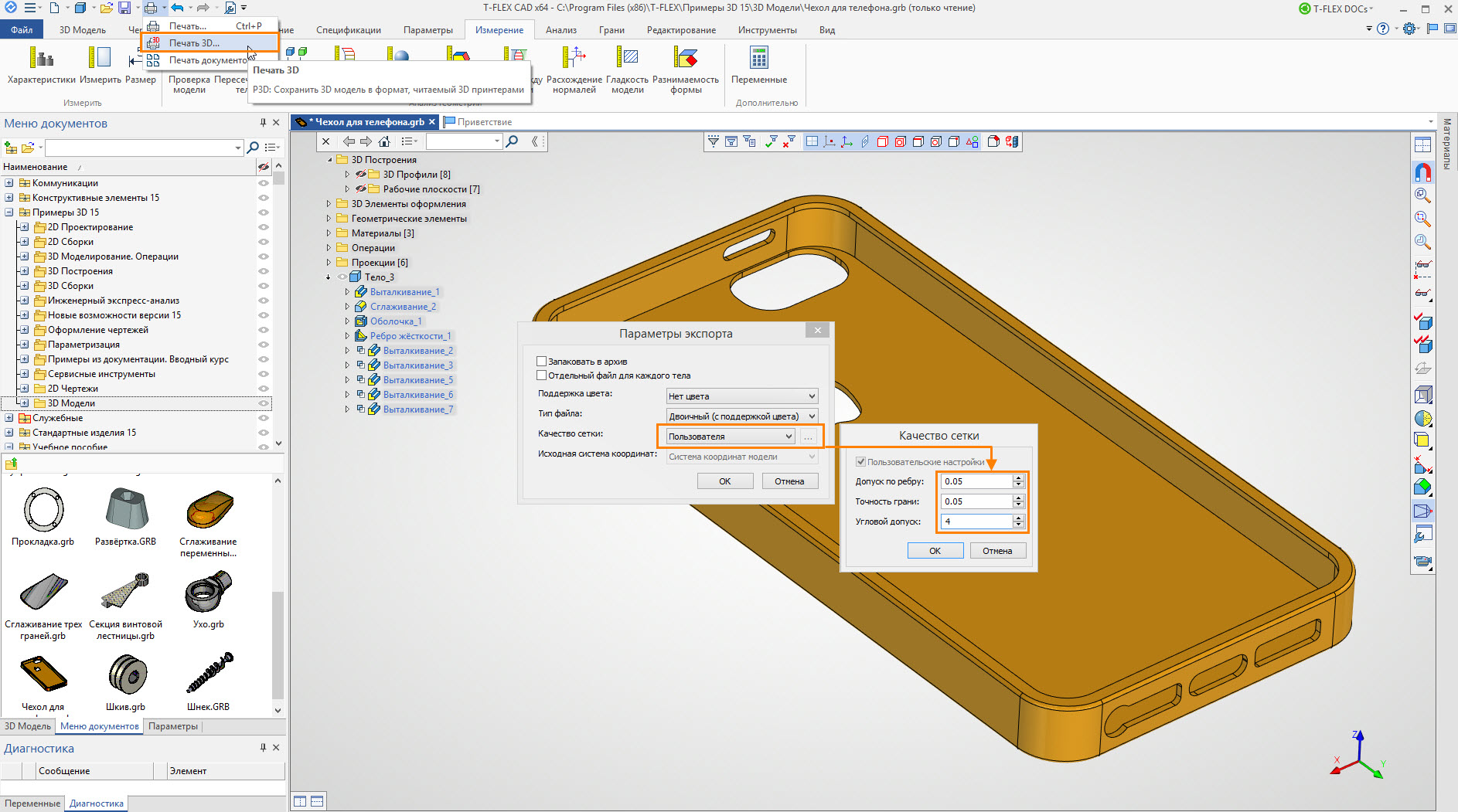

Для конвертации данных для печати на 3D принтере существует специальная команда «Печать 3D». Она позволяет экспортировать модель в сеточный формат STL с заданными настройками качества сетки:

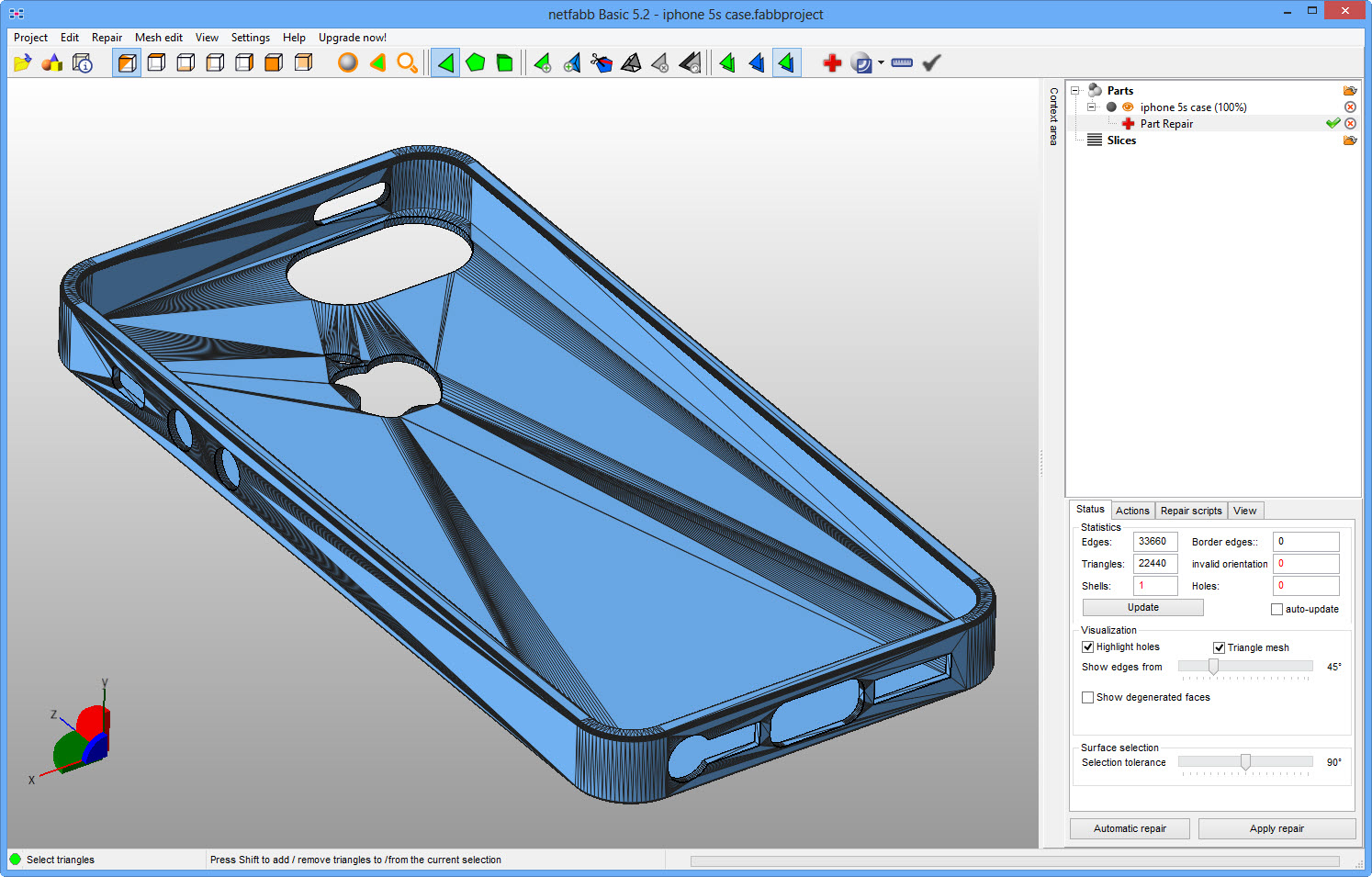

5. Проверка 3D модели в netfabb Basic


Проверка показывает, что экспорт выполнен успешно – ошибок в модели нет. Модель можно выводить на 3D печать

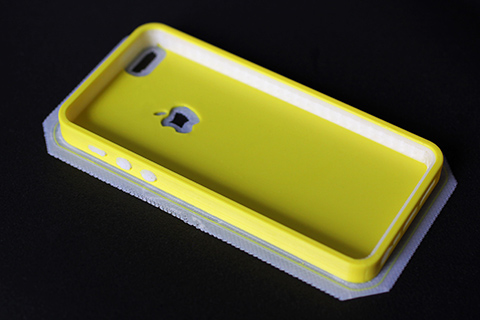

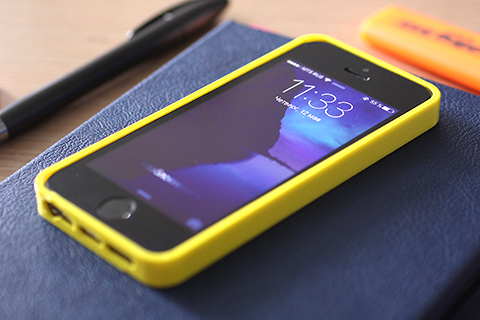

Результат 3D печати корпуса:


Модель распечатана на оборудовании компании PICASO 3D – Designer PRO 250

3D прототип позволяет оценить результат проектирования - при необходимости в 3D модель можно внести изменения - чтобы чехол сидел плотнее или, например, при замене пластика на резину.


Загрузить модель
