Клапан группового действия

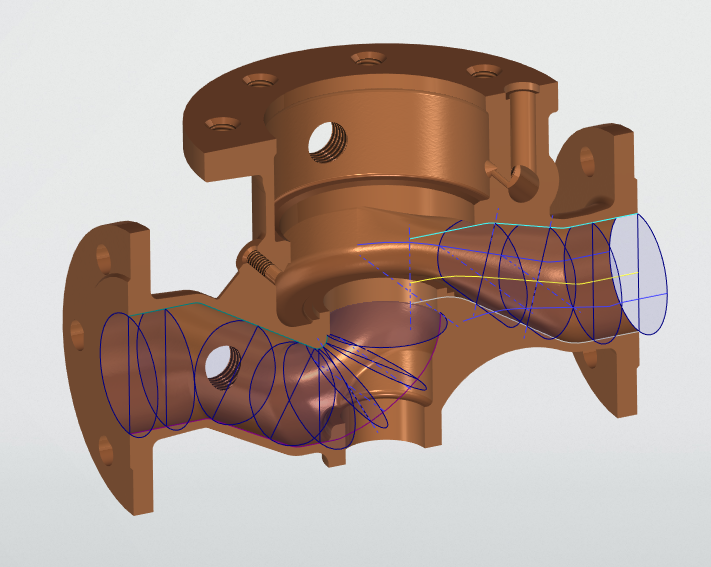

Данный студенческий проект выполнен с целью изучения возможностей системы T-FLEX CAD и отработки навыков 3D моделирования в ходе перевода бумажного сборочного чертежа в твердотельную 3D модель. Главными особенностями при создании проекта для нового пользователя T-FLEX CAD стали сложное строение корпуса модели, а также необходимость создания анимации работы клапана.

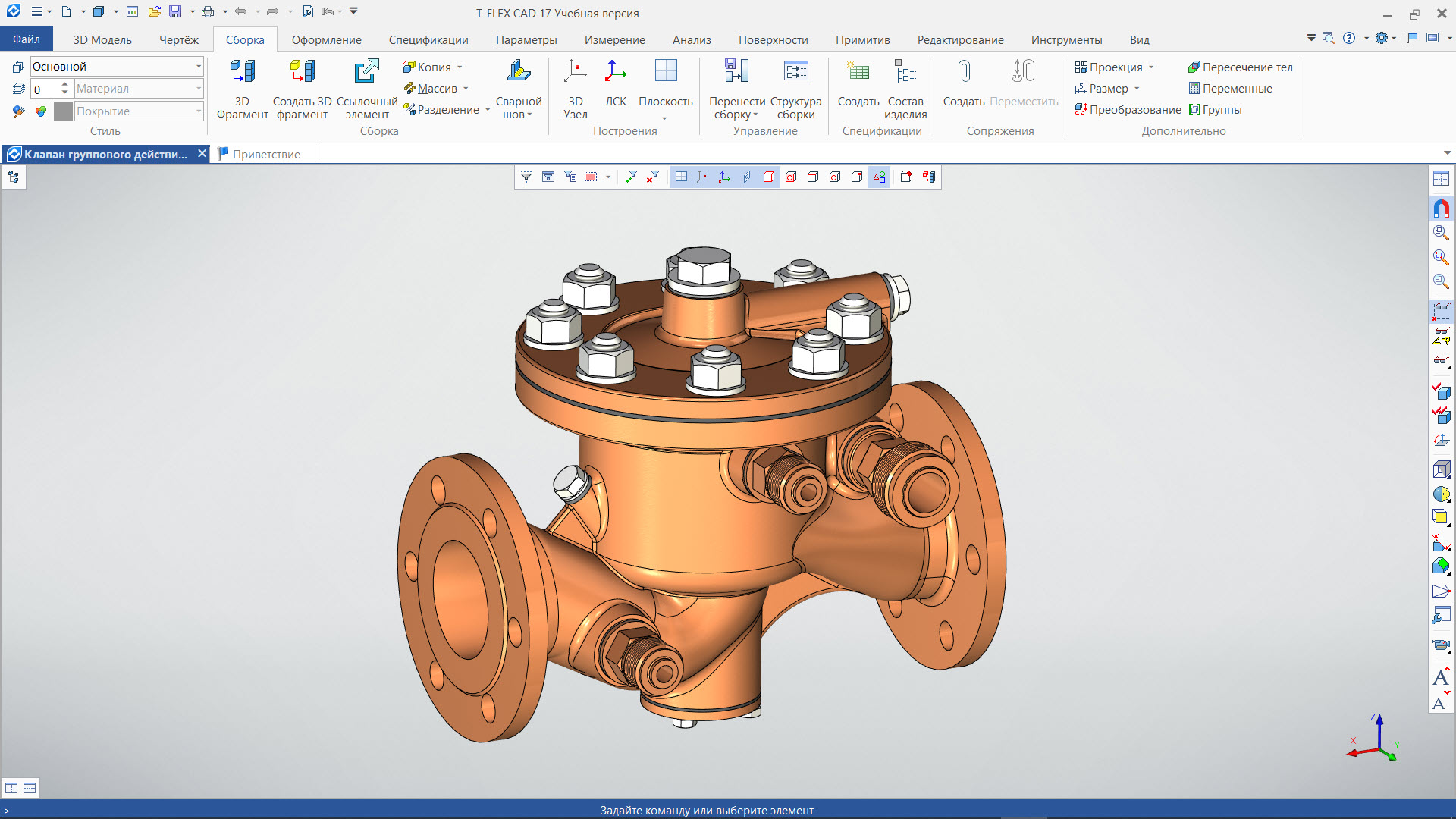

При создании 3D модели автор эффективно использовал инструменты T-FLEX CAD, в частности сценарий анимации был подготовлен с использованием переменных.

Клапан группового действия предназначен для отвода редуцированного пара к нескольким потребителям, основной расход пара идет через выходное отверстие корпуса.

Проект занял 2-ое место в конкурсе "Компетенция САПР 2022" в номинации "Зачёт".

Скачать модель в галерее проектов.
