Масло-пресс

Автор:  Полякова Наталия Серафимовна
Организация:
Использованные продукты T-FLEX:  T-FLEX CAD
Отрасль:


Описание проекта

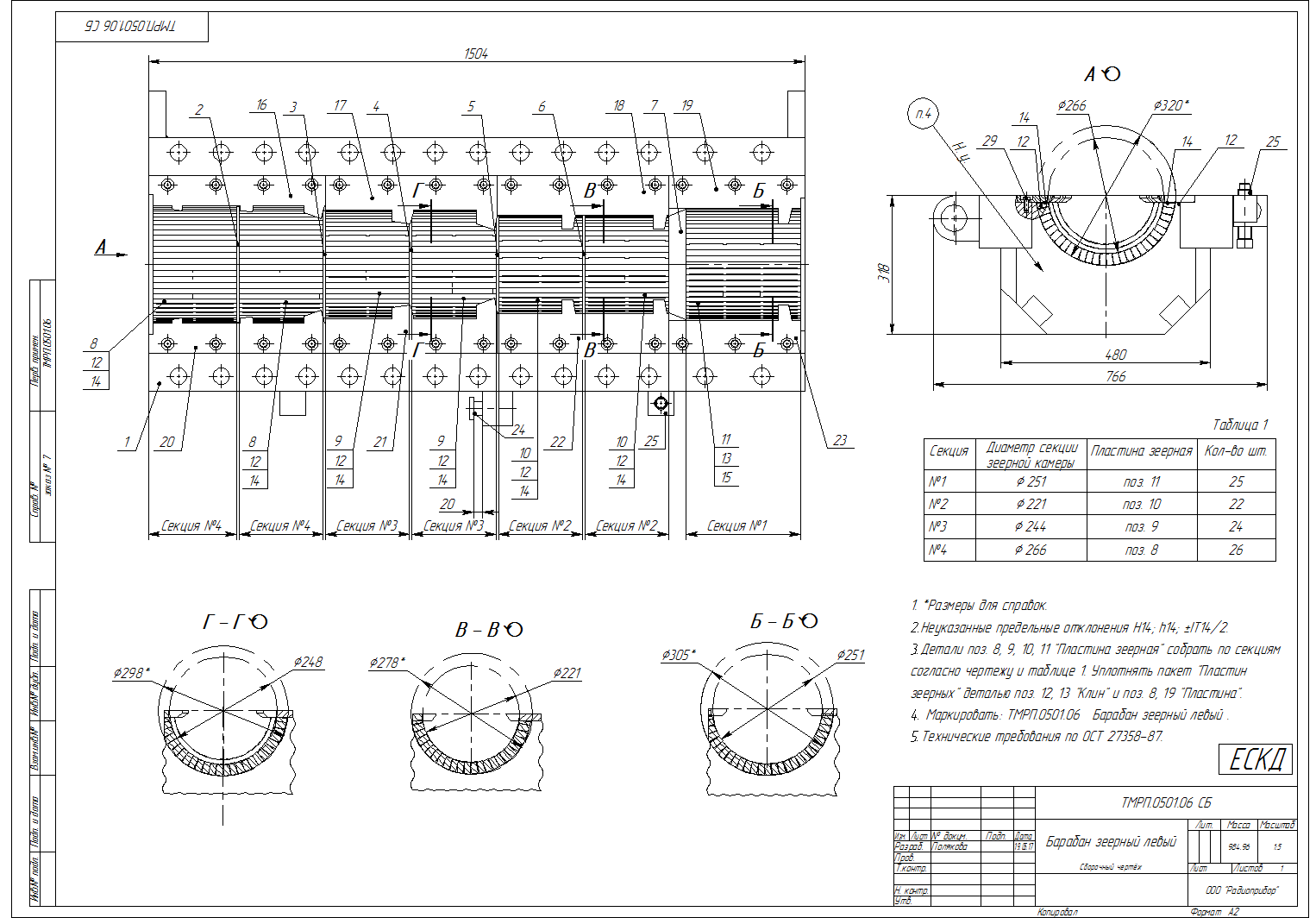

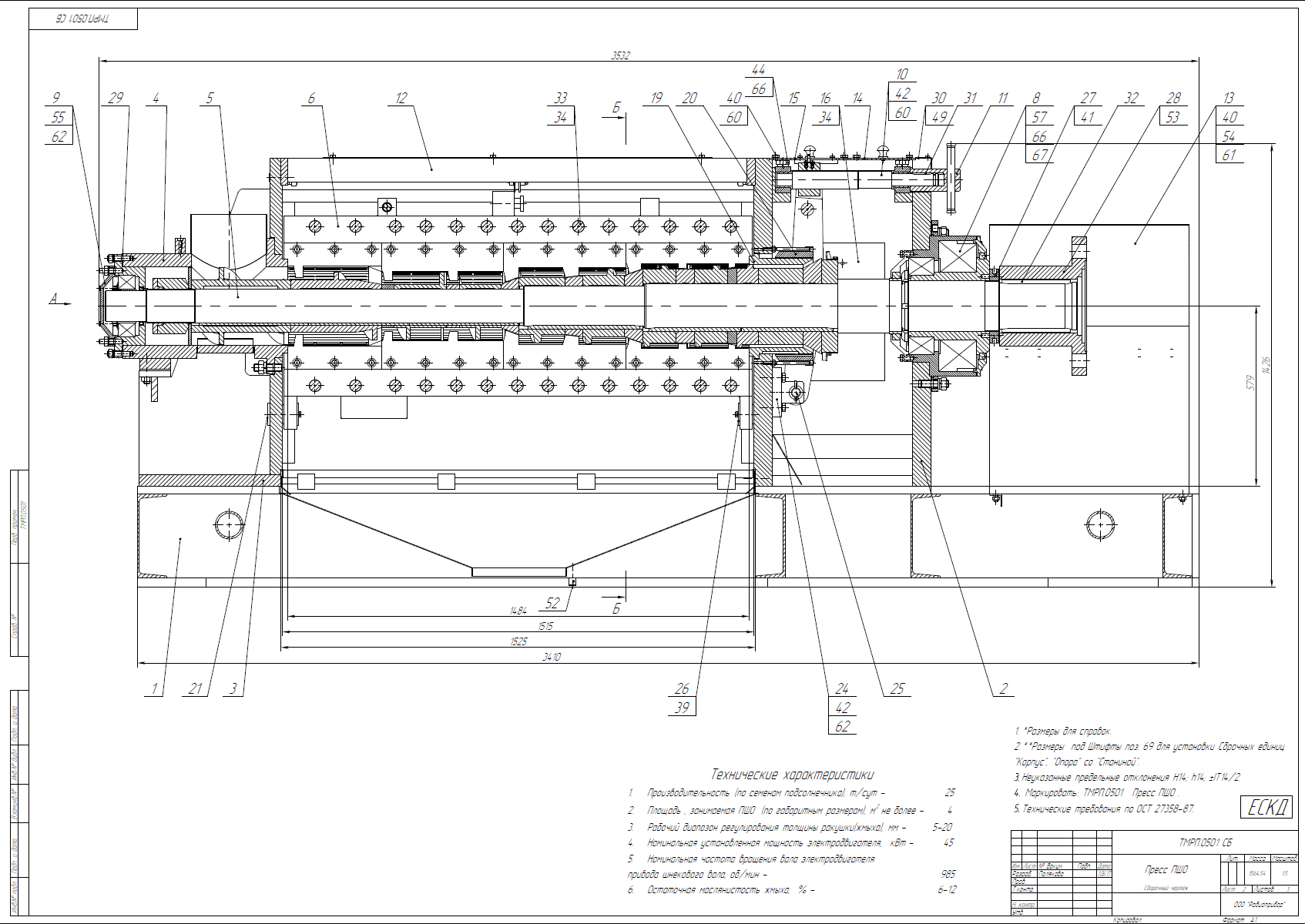

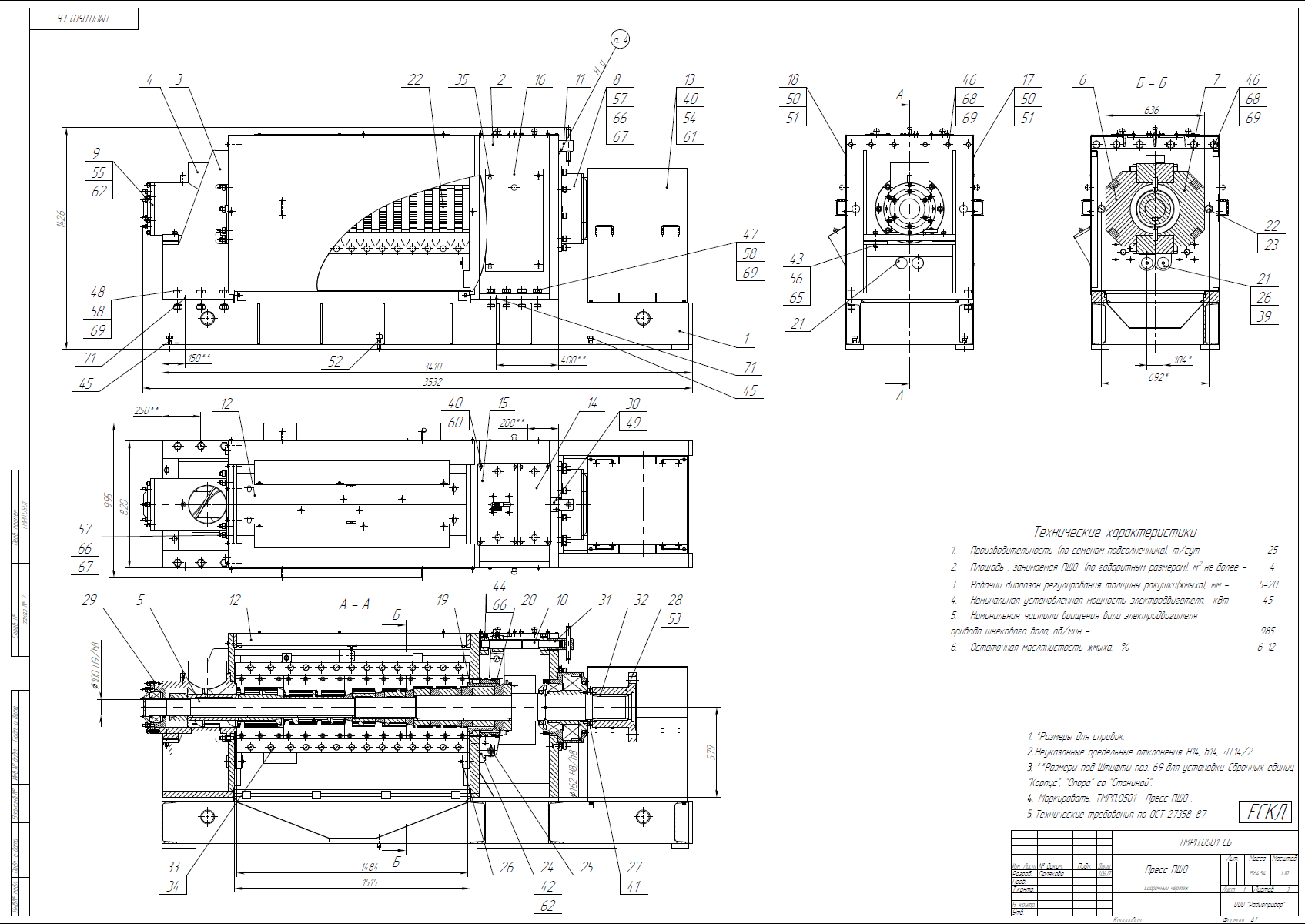

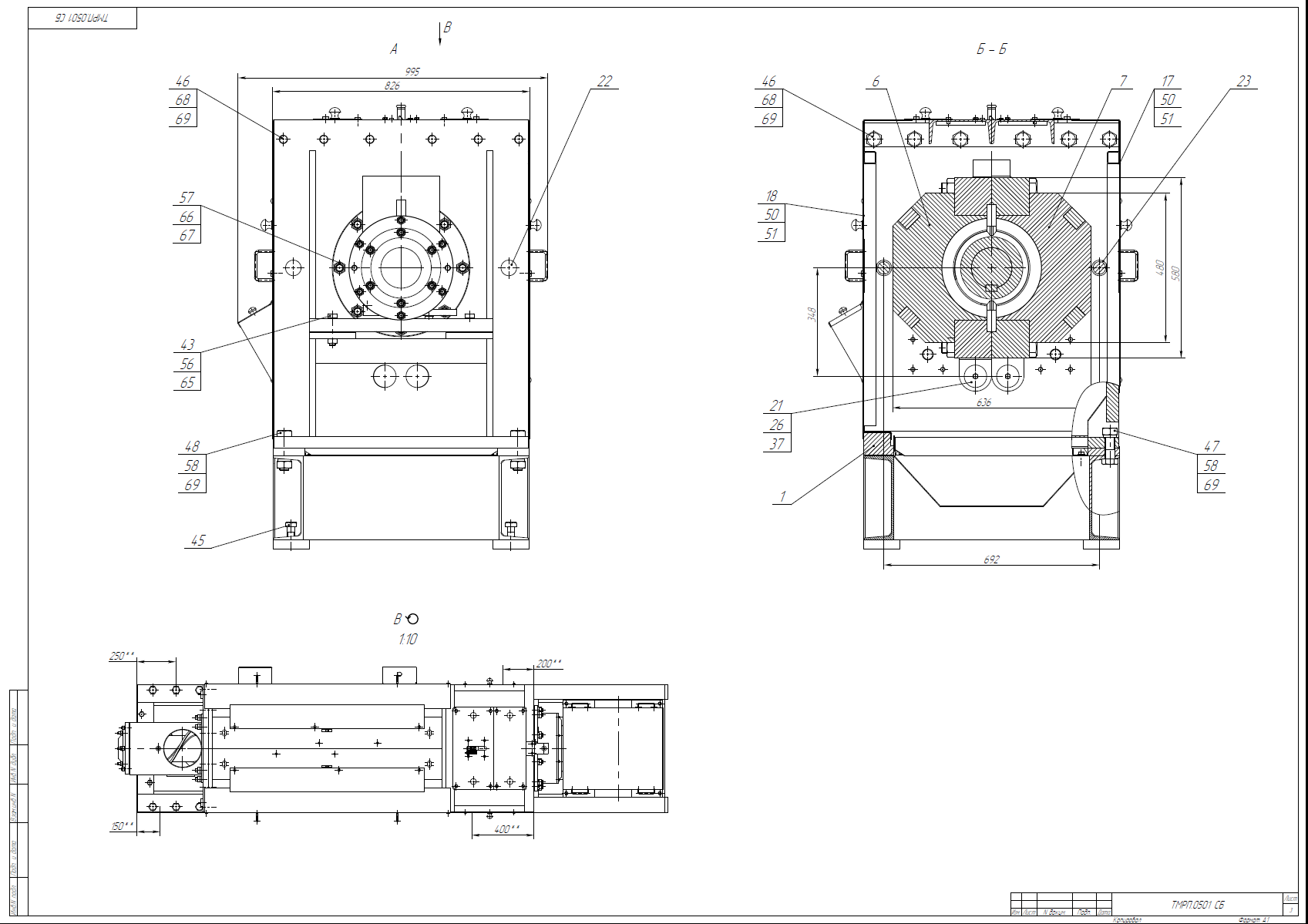

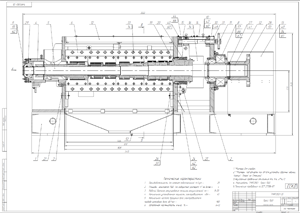

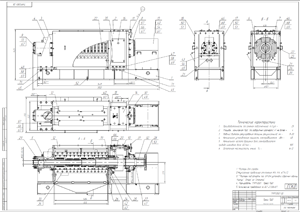

В Тамбовской области 5 маслозаводов. Пресс шнековый для отжима растительного масла – импортозамещающий проект. Проект является полностью проработанным, содержит чертежи деталей, узлов и спецификации.

Для удобства составления структур изделия и оформления документации создан файл «Управление», который посредством редактора с внешними переменными и диалога управления позволяет быстро редактировать прототипы чертежей деталей и сборки каждой структуры изделия, избавляя от рутинной работы оформления форматок спецификаций, сборок и чертежей деталей.

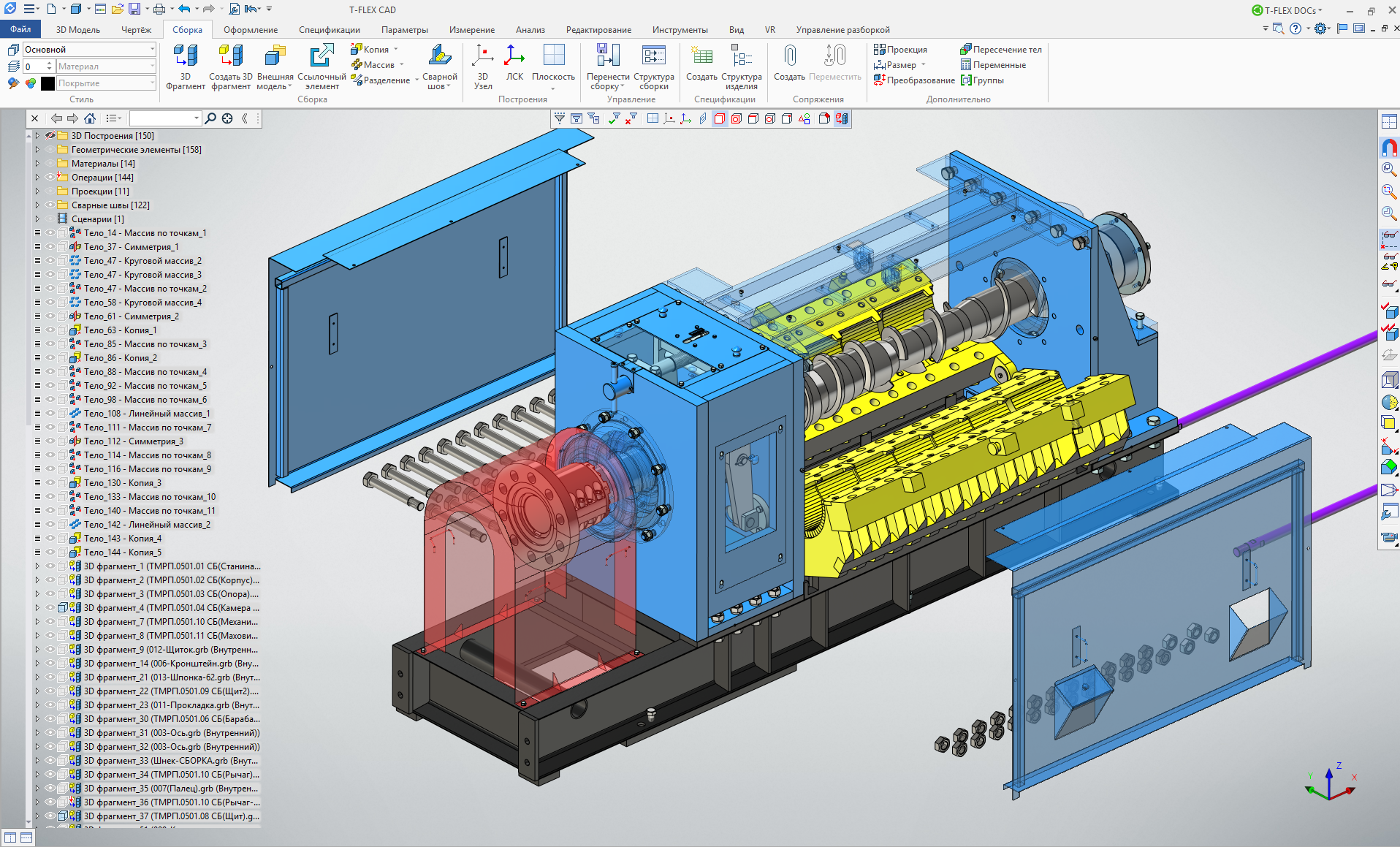

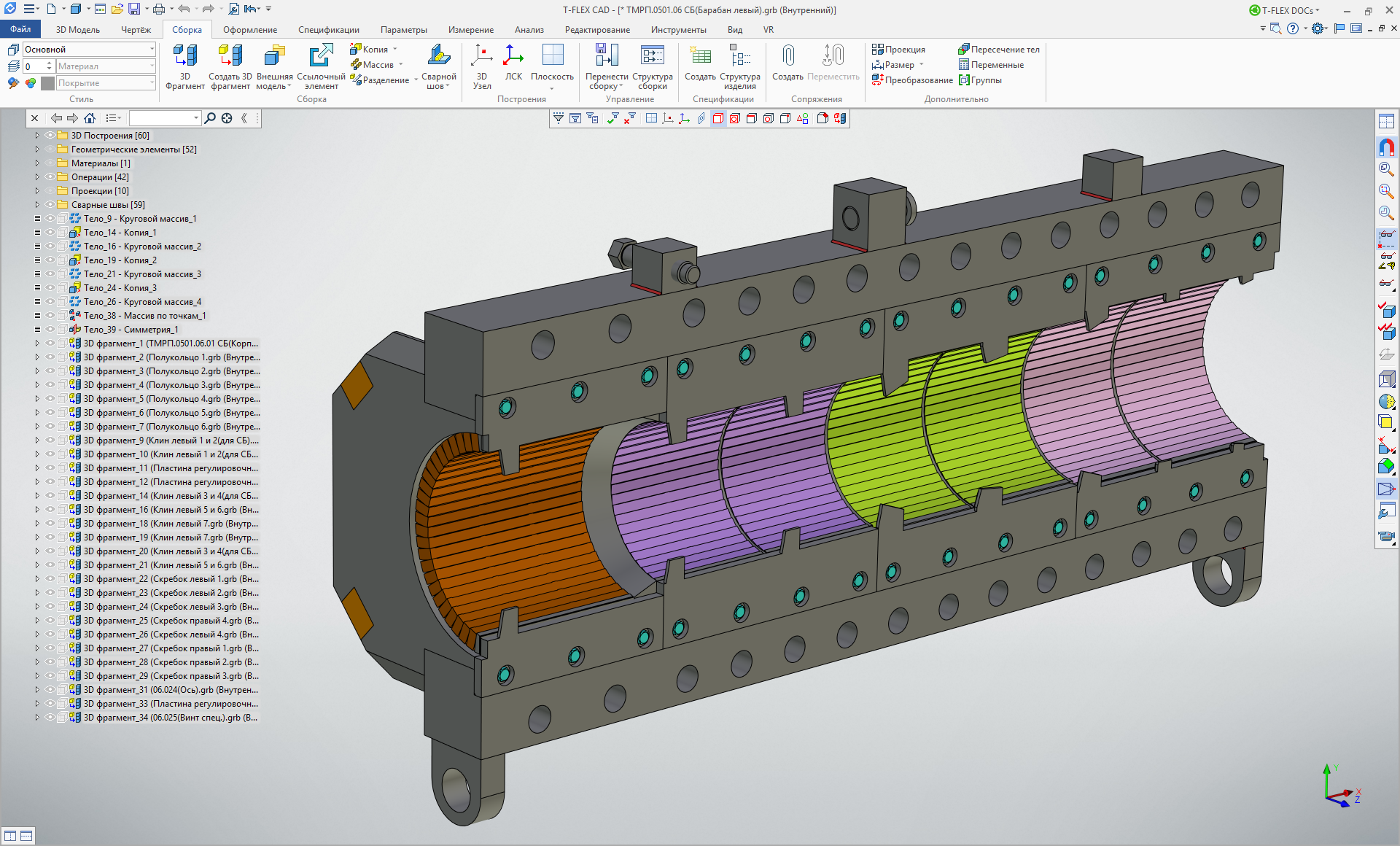

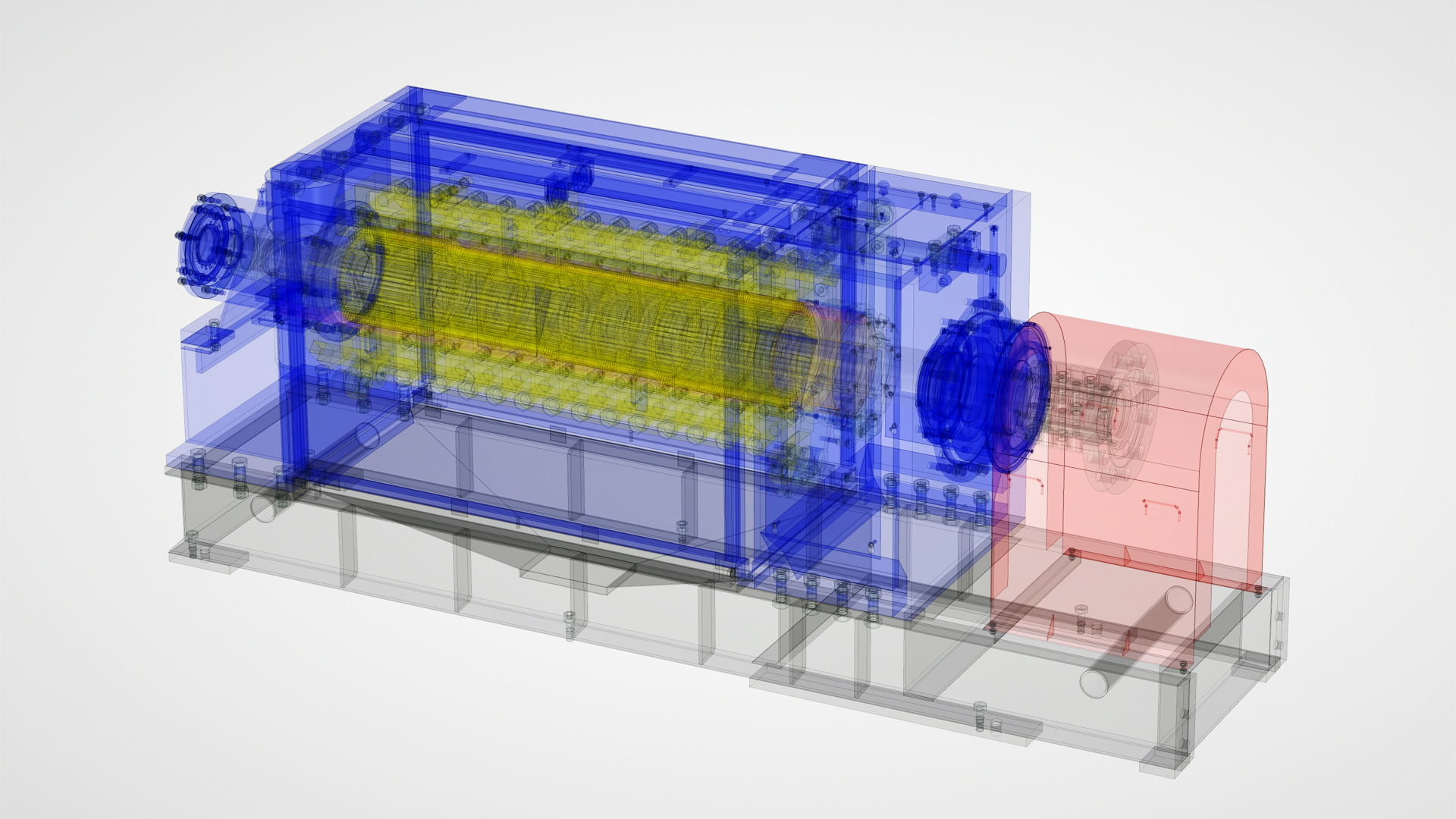

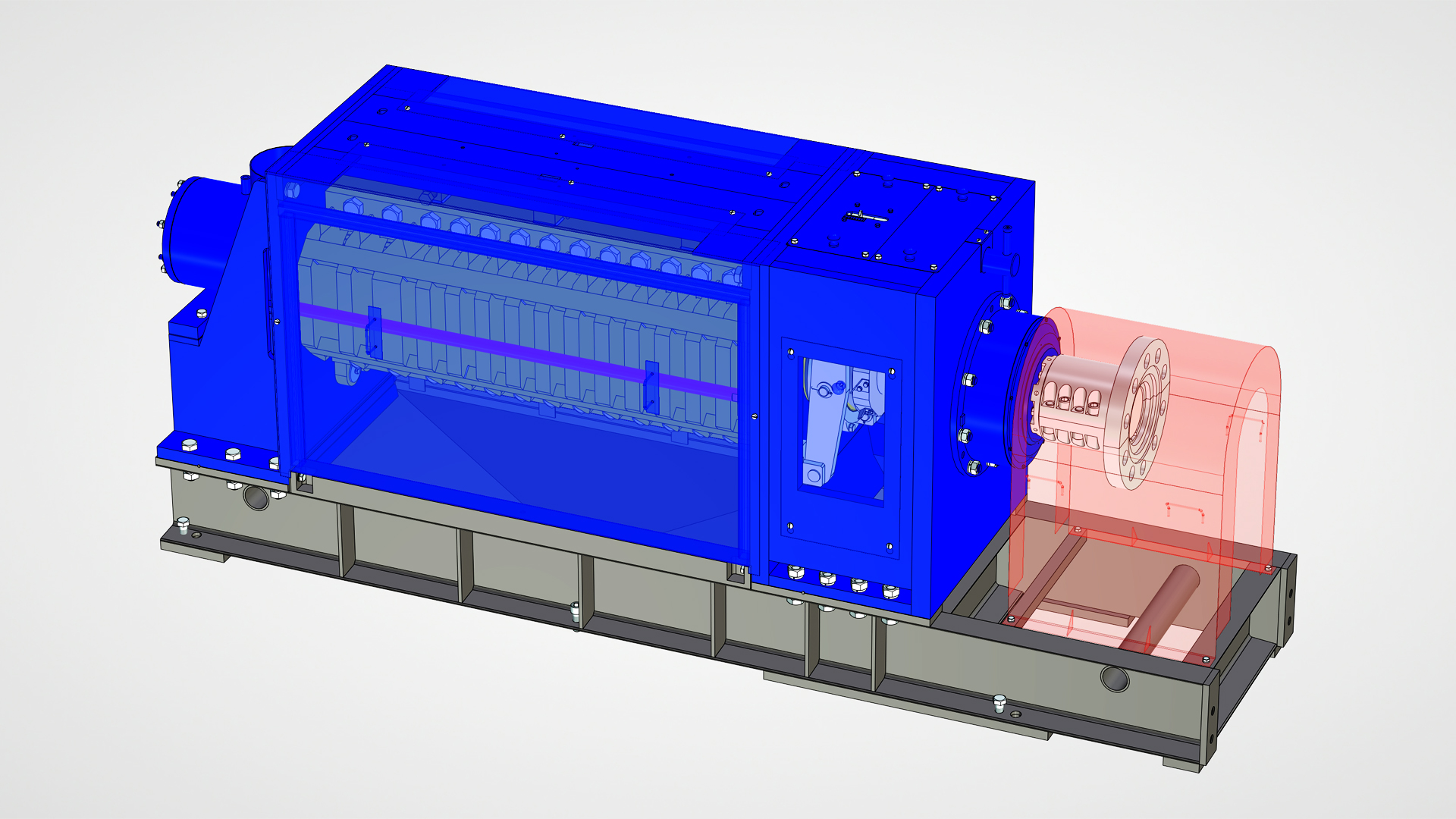

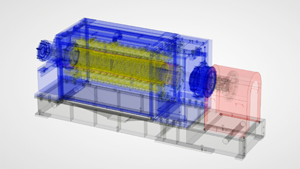

Масло-пресс состоит из 18 сборочных единиц, которые были созданы методом сверху-вниз. Основная сборка была создана методом снизу-вверх. При создании сборки применялись параметрические возможности T-FLEX CAD, активно использовались элементы библиотеки стандартных изделий: болты, винты, гайки, шайбы, шплинты, штифты, шпонки, подшипники, профили уголков, швеллеров, прокатный сортамент труб.

11.06.2019
