Паровой катер

Автор:  Груша Дмитрий Викторович

Описание проекта

28-футовый деревянный паровой катер Российского императорского флота с котлом системы Уайта образца 1870-1875 года.

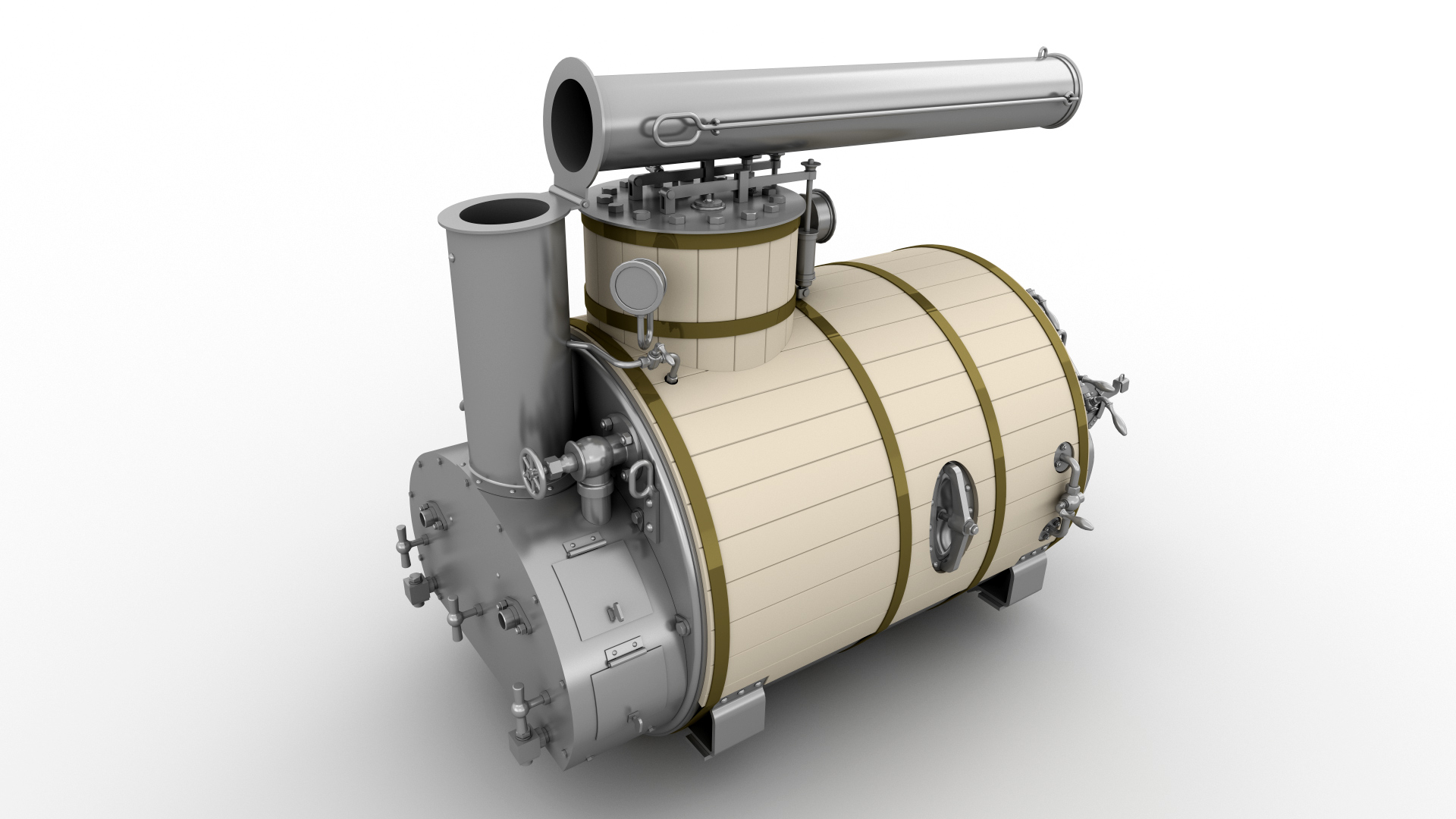

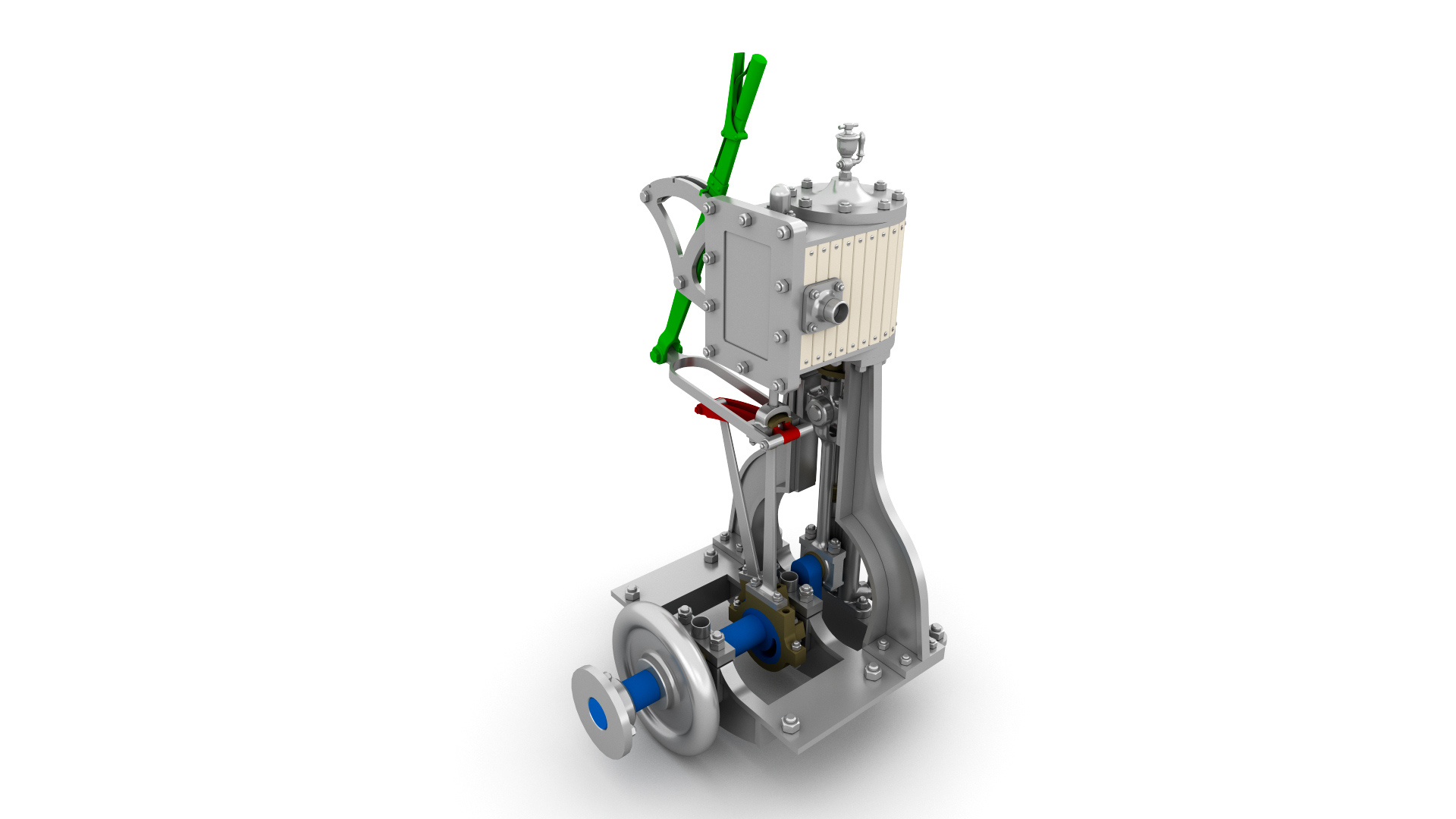

28-футовый (8.53 м) паровой катер полностью деревянной конструкции с паровым котлом системы Уайта и одноцилиндровой паровой машиной мощностью 2 ¼ нарицательных сил. Данный катер использовался для транспортирования старшего офицерского состава и предположительно базировался на броненосном крейсере «Генерал-Адмирал» 1875 года.

Целью проекта была максимально точная, достоверная и подробная техническая реконструкция внешнего вида военного исторического объекта для последующей постройки стендовой и ходовой модели.

Основой для 3д реконструкции послужили чертежи, найденные в архиве РГА ВМФ в городе Санкт-Петербурге.

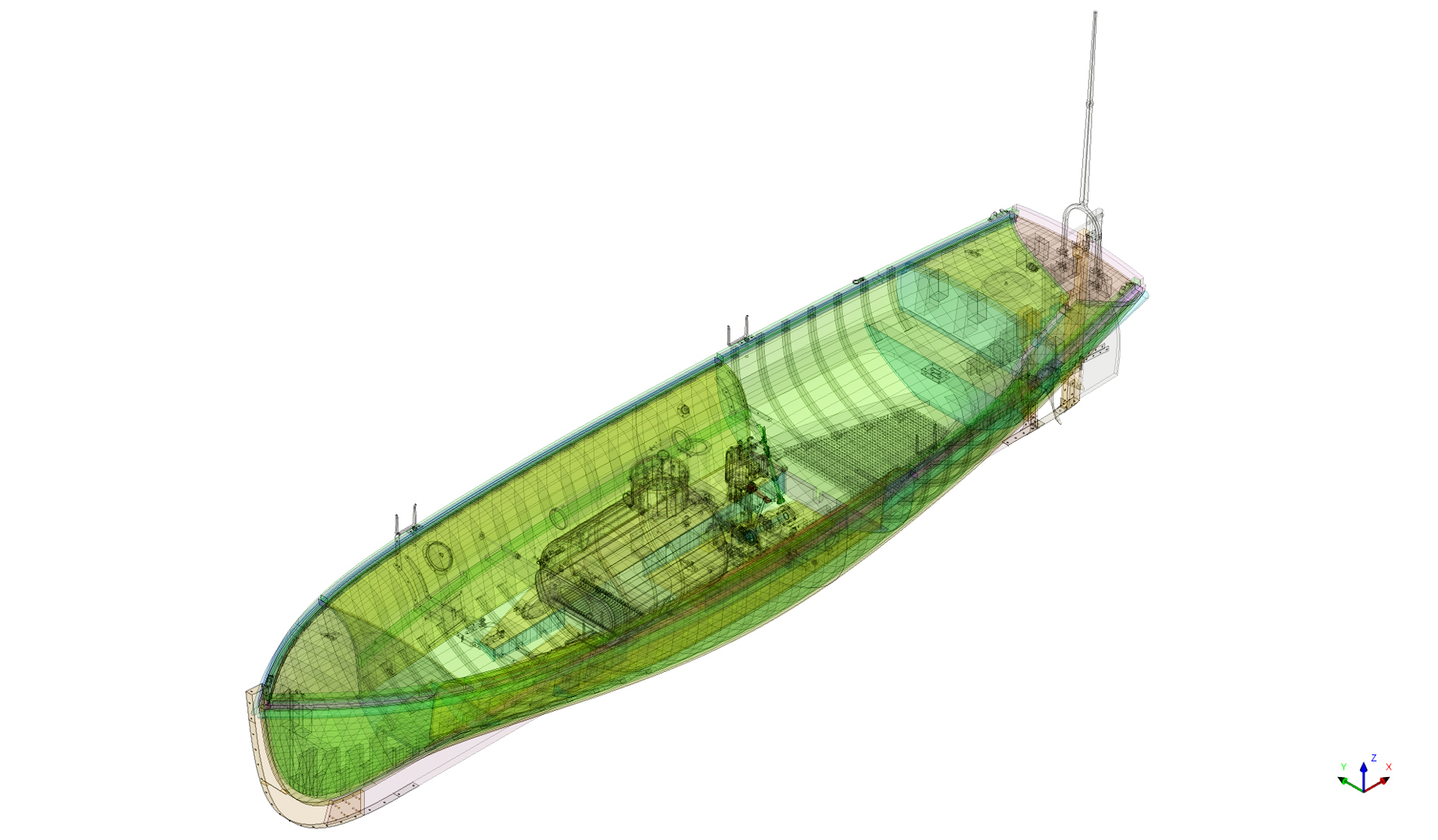

Для 3д моделирования оболочки корпуса катера использовалось специализированное программное обеспечение для таких целей, а именно Rhinoceros 3D. Все остальные детали выполнены в T-FLEX CAD 15

Для ускорения моделирования была создана небольшая параметрическая библиотека с использованием баз данных. Библиотека представляет собой имитацию самого ходового крепежа (головки болтов, винтов, заклепок, гайки). Отверстия под крепежные элементы не выполнялись, поскольку создание полной 100% реплики катера невозможно исходя из неполного комплекта чертежей в архиве РГА ВМФ.

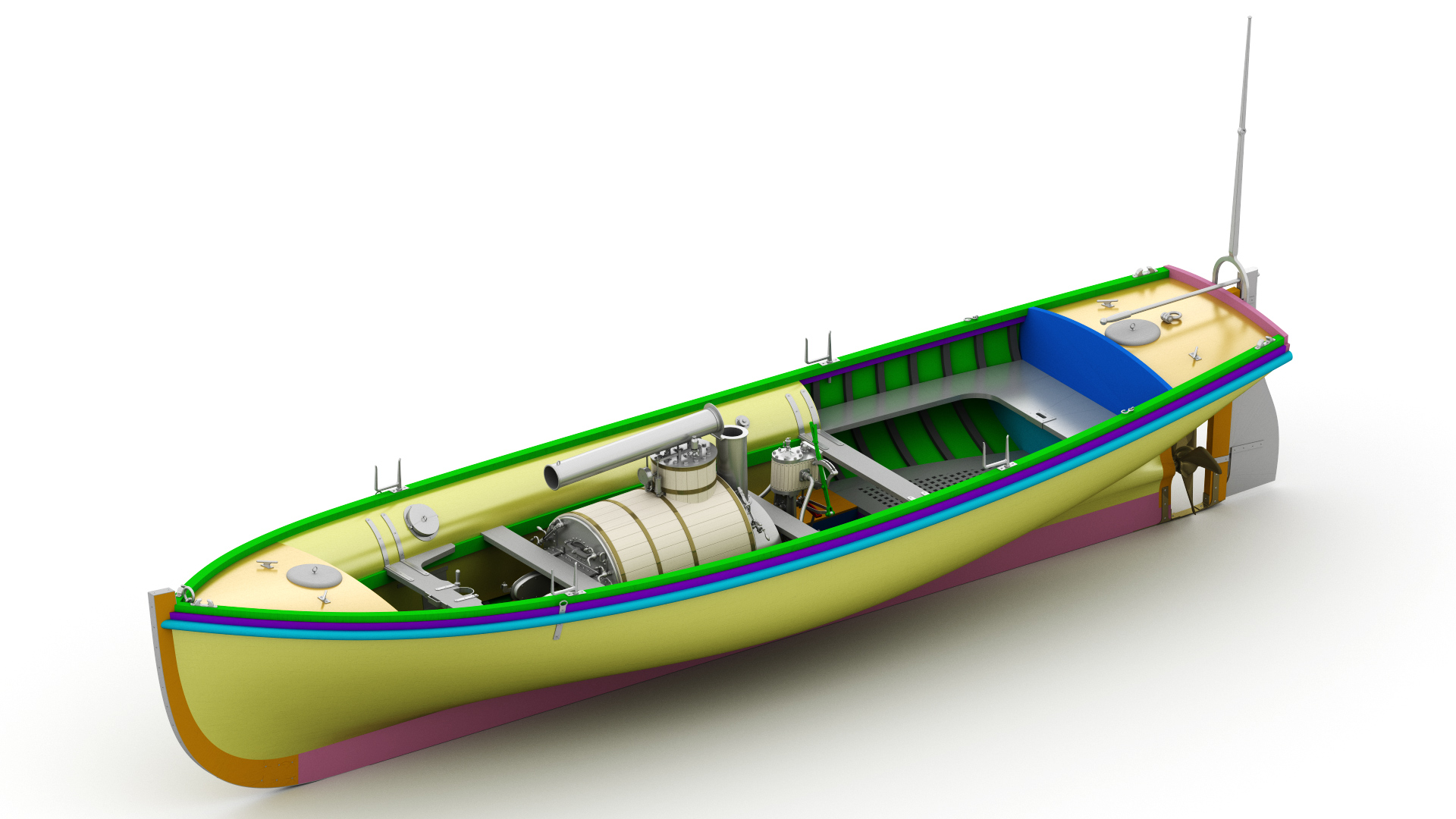

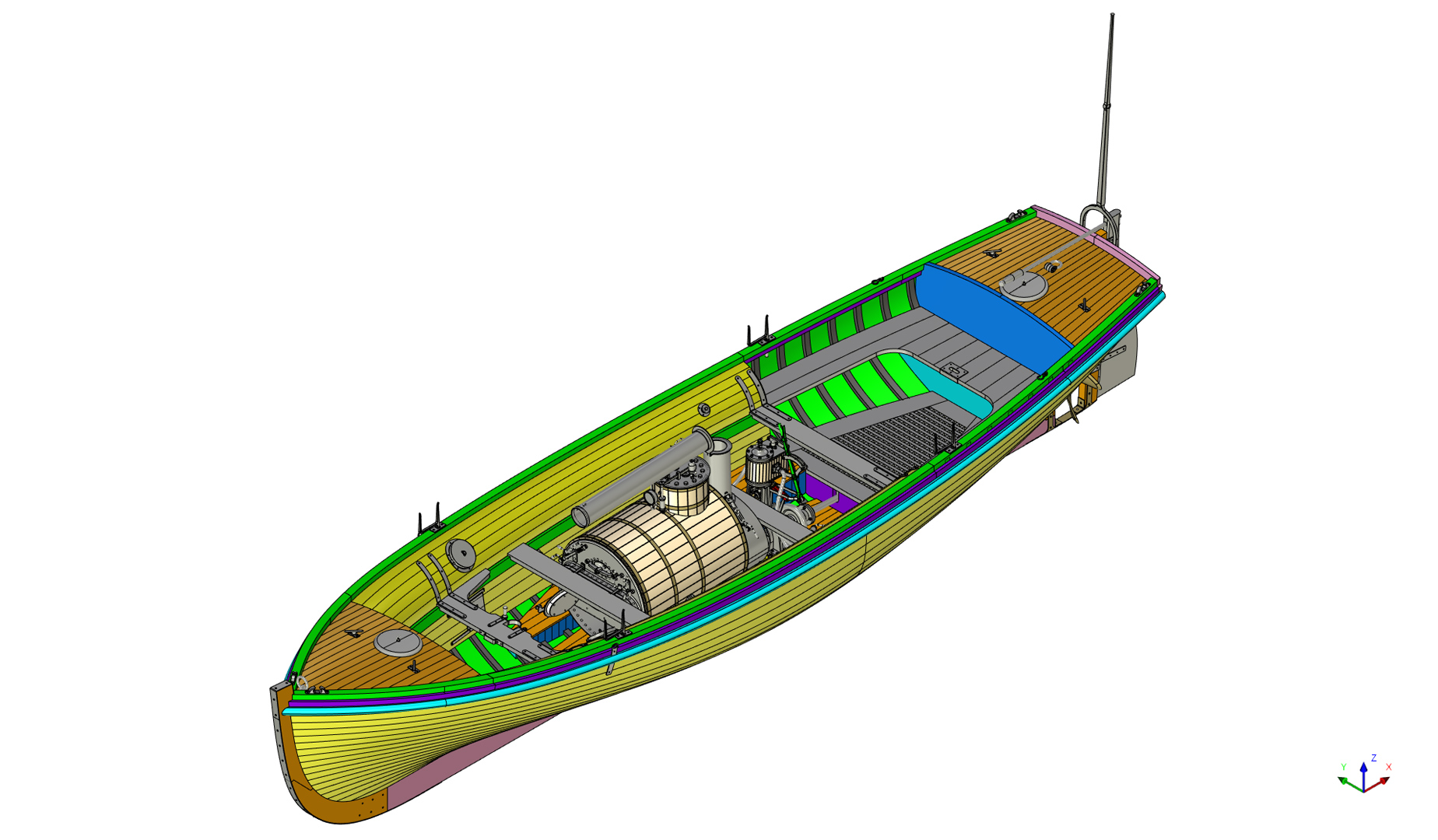

Модель катера представляет собой сборку с многоуровневой структурой. Моделирование сборки велось комбинированным способом. Такие элементы как паровая машина и котел, а также дельные вещи моделировались снизу-вверх. В корпусе катера многие элементы обшивки выгружались в отдельные файлы для создания дощатого раскроя.

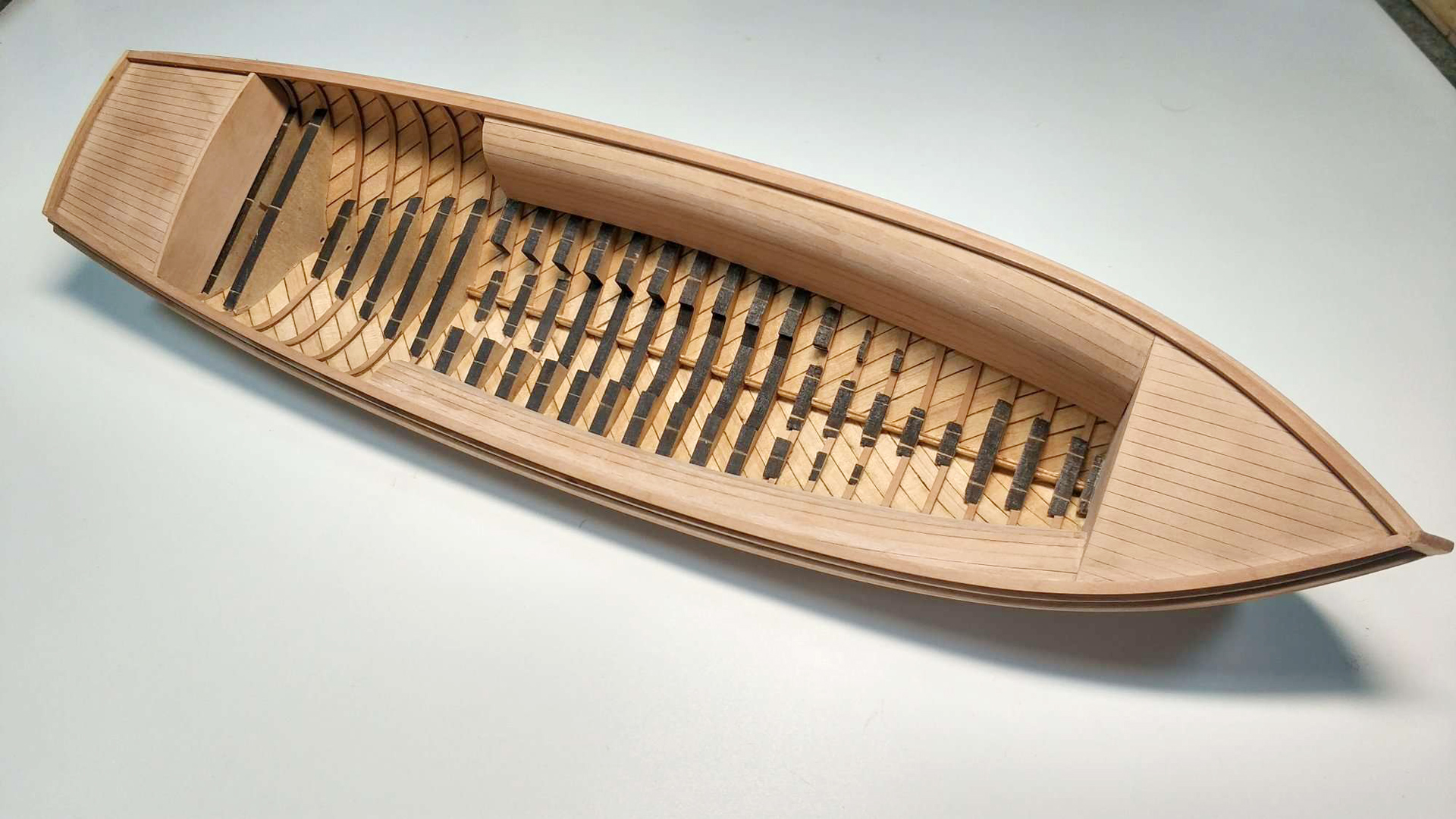

Проект имеет реальное воплощение – идёт постройка уменьшенной копии катера.

Проект занял 2-ое место в конкурсе "Я - инженер" .

11.06.2019
