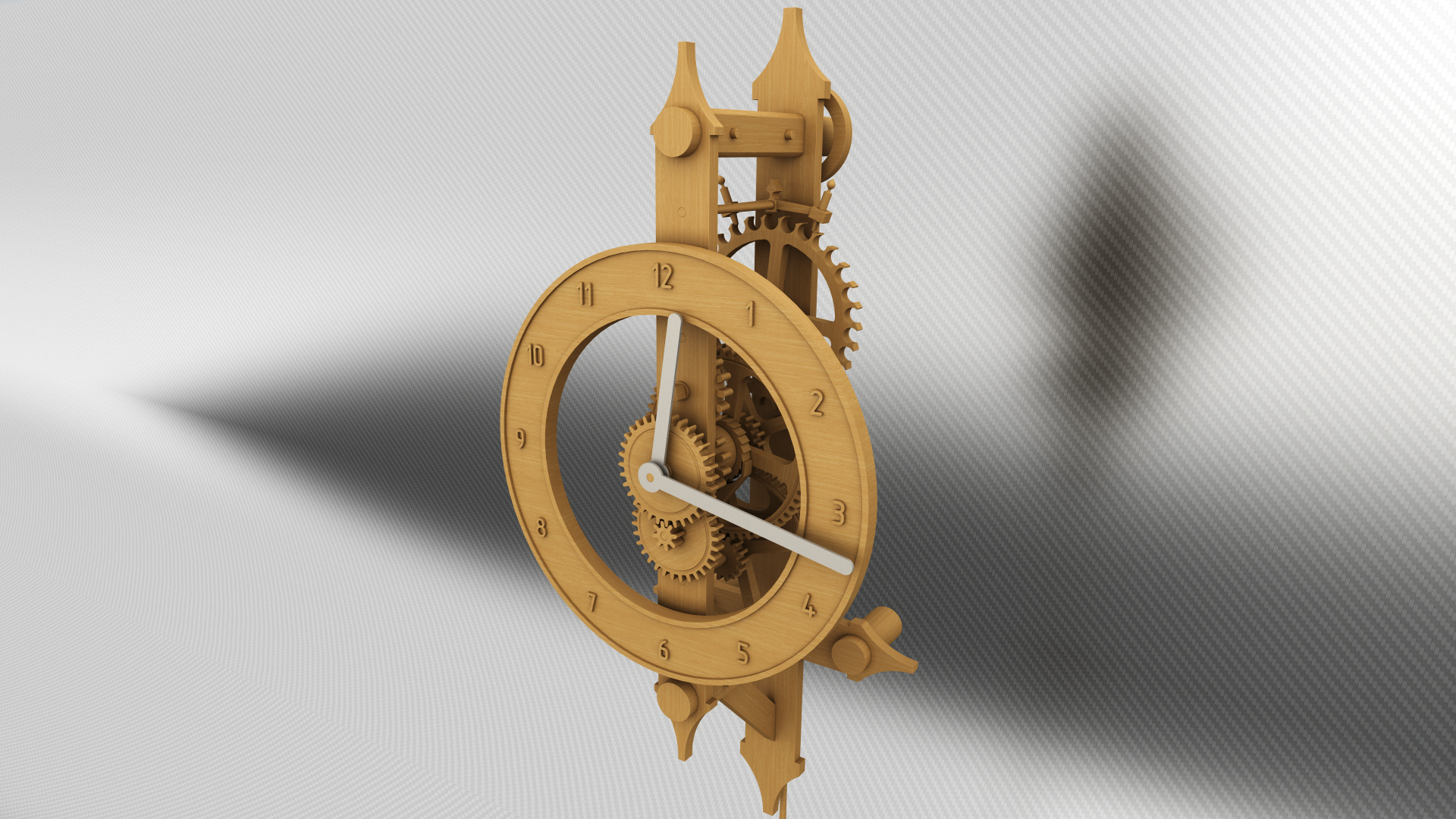

Деревянные часы

Автор:  Левыкин Алексей Александрович
Организация:  РФЯЦ-ВНИИТФ

Описание проекта

Основной целью проекта было изучение возможностей T-FLEX CAD. Проект выполнен в домашних условиях в свободное от основной работы время. Для моделирования использовалась бесплатная Учебная версия.

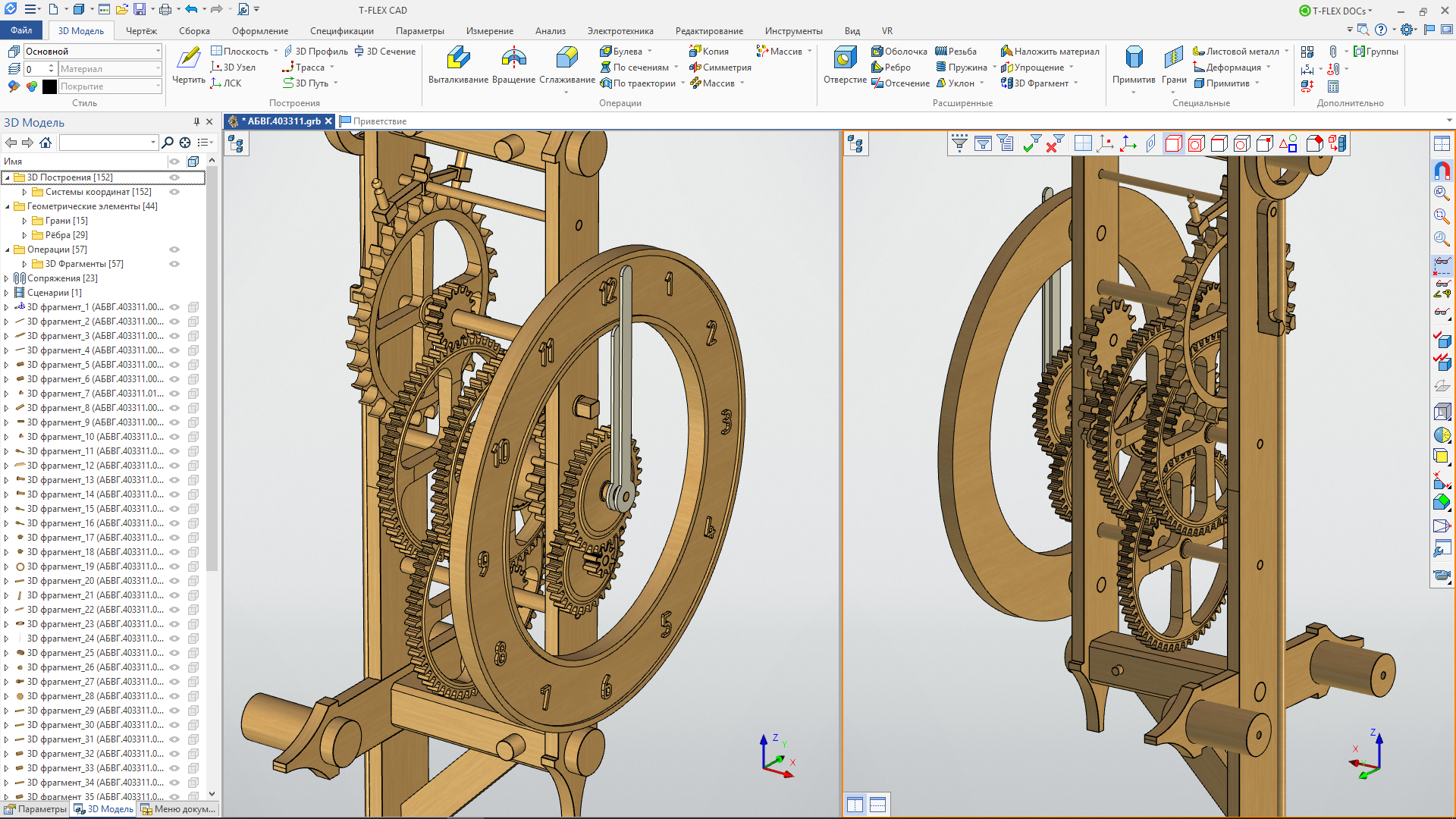

Функциональные возможности T-FLEX CAD, используемые при проектировании:
- моделирование выполнялось снизу-вверх по готовым чертежам (Wooden Clock.pdf);
- для создания профилей использованы линии построения;
- в моделях стрелок, валов и втулок использована параметризация профилей. Также с помощью переменных задается обозначение исполнения этих деталей;
- в сборке заданы сопряжения, обеспечивающие проверку работы механизма часов;
- разработан сценарий сборки-разборки часов;
- на основе сценария записан видеоролик.

11.06.2019
