В данном разделе Вы научитесь строить параметрический чертёж. В руководстве описана последовательность действий, которые для этого необходимо выполнить. В процессе построения чертежа вы сможете оценить преимущества T-FLEX CAD, получите представление об основных командах системы и о принципах построения чертежей в системе.



В T-FLEX CAD можно создавать чертежи двух видов: параметрические и непараметрические (эскизы). Основным используемым видом является параметрический чертеж.

Создание параметрического чертежа требует несколько больших затрат времени, зато потом такой чертёж будет легко изменяться по Вашему желанию. Непараметрический чертёж (эскиз) создаётся быстрее. Способ его создания близок к способам построения чертежа в некоторых других CAD-системах. Однако непараметрические чертежи не обладают преимуществом эффективного изменения параметров (размеров). Поэтому этот метод рекомендуется использовать в тех случаях, когда не требуется существенной последующей модификации чертежа.

Для ускорения создания параметрических чертежей в системе можно использовать режим автоматической параметризации. Этот режим позволяет строить не очень сложные параметрические чертежи точно так же, как непараметрические: создавая только линии изображения с использованием объектных привязок. Линии построения, связанные параметрической зависимостью, будут "подложены" под линии изображения системой автоматически.

Ниже будут рассмотрены три способа создания чертежа в T-FLEX CAD: создание параметрического чертежа традиционным способом (т.е. с ручным созданием элементов построения), создание непараметрического чертежа-эскиза и создание параметрического чертежа в режиме автоматической параметризации.

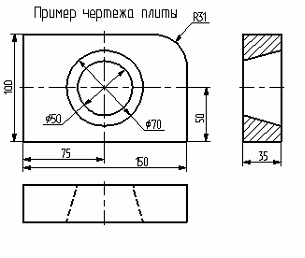

Приведенный ниже рисунок представляет собой чертёж, который мы собираемся создать. Это - плита со сквозным коническим отверстием с нанесёнными размерами и текстом.

●Создание параметрического чертежа

●Создание параметрического чертежа в режиме автоматической параметризации

●Создание эскиза - непараметрического чертежа
