Размер по конусу

В команде "Размеры" опция (<O>) предназначена для быстрого создания размеров на основе двух непараллельных линий изображения. Выбранные линии считаются боковыми сторонами конуса (проекции конуса). Размер при этом измеряется между концами выбранных линий, перпендикулярно оси конуса. Таким образом можно проставлять диаметры оснований на проекции конуса без создания дополнительных узлов на концах линий.

После выбора опции в автоменю доступны следующие пиктограммы:

	<L>	Выбрать отрезок
	<Esc>	Вернуться в предыдущий режим

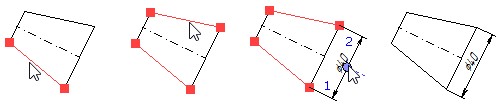

Создание размера начинается с последовательного выбора двух непараллельных линий изображения.

После выбора линий в автоменю появятся опции:

	<P>	Установить параметры размера
	<Alt+P>	Скопировать свойства с существующего элемента
	<Shift+D>	Выбрать связанный размер
	<Z>	Изменить направление полки
	<Пробел>	Задать положение размера в абсолютных координатах
	<J>	Включить режим центрирования размера
	<D>	Изменить знак размера
	<M>	Изменить тип размера
	<T>	Привязать размер к узлу
	<K>	Разрушить привязку (доступна, если размер привязан к узлу)
	<Esc>	Отменить выбор всех элементов

Выбор окончаний линий, между которыми будет проставляться размер, осуществляется системой автоматически. Однако при необходимости его можно изменить – опция <M> () позволяет осуществлять быстрый перебор всех возможных пар концов линий.

Как и при создании размера между двумя прямыми, опция <Пробел> позволяет указать позиции размерных линий. Опция используется для привязки размера к узлу, а опция – для разрушения привязки. Для задания параметров создаваемого размера служит опция .

Опция позволяет изменить ориентацию выносной полки размера, опция – быстро изменить символ, ставящийся перед размерным числом (по умолчанию ставится знак “”). Центрирование размерного числа задаётся с помощью опции .

Действия по созданию этих размеров совпадают с действиями, описанными в разделах "Размер по дуге" и "Размер между двумя узлами".

В случае, если выбранные линии конуса представляют собой линии с проекции и соответствуют какой-либо конической резьбе – обозначение размера будет взято из обозначения резьбы, созданной при помощи операции "3AT - Создать резьбу".

dim_c2

Смотри: Размеры, Dimension , Типы размеров
