Navigation:  »No topics above this level« Команда "Model" - Внешние переменные



Вызов команды:



Внешние переменные обычно широко используются в документах T-FLEX CAD для организации параметрической связи между сборочным документом и фрагментами, а также для организации связи TFLEX CAD с другими системами и прикладными программами.

Для редактирования переменных, помеченных как внешние, кроме редактора переменных, можно использовать команду “M: Внешние переменные”.

В отличие от редактора переменных, в этой команде отображаются только те переменные текущего документа, которые помечены как внешние. Команда не позволяет создавать новые переменные. Поэтому, если в чертеже нет внешних переменных, то выдаётся сообщение “Нет внешних переменных” и команда не вызывается.

Вид диалога, появляющегося при вызове данной команды, зависит от значения параметра "Редактор внешних переменных" команды ST: Параметры документа (закладка "Внешние переменные"). Этот параметр может принимать одно из значений:

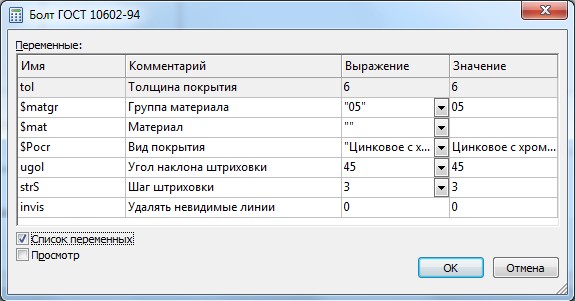

- встроенный редактор внешних переменных,

- внешняя программа (вид диалога зависит от вызываемой внешней программы),

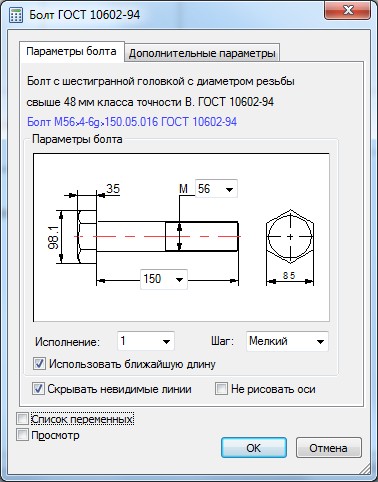

- элементы управления. Если в документе пользователем был создан диалог для редактирования значений внешних переменных с помощью элементов управления , то при вызове команды "Внешние переменные" на экране появиться этот диалог.



Команду “M: Внешние переменные” можно использовать для моделирования процесса редактирования внешних переменных фрагмента в сборке. Ещё один вариант использования данной команды – когда в текущем чертеже задано много выражений. Тогда можно пометить как внешние те переменные, от которых зависят остальные, и при необходимости изменять их значения в редакторе внешних переменных.

При изменении значений внешних переменных с помощью команды “М: Внешние переменные” в качестве значений переменных можно использовать только константы.

После выполнения команды пересчитываются значения всех переменных в соответствии с изменениями внешних переменных и происходит перерисовка чертежа с новыми значениями параметров. При изменении значений переменных доступны все функции редактирования строки.
