Параметры листовой заготовки

Закладка "Общие"

Данная закладка позволяет задать общие параметры операции.

- Имя. Имя операции уникально, оно отражает по умолчанию порядковый номер проведенной операции (например "Листовая заготовка_0"). В момент создания имя операции не отражается в окне параметров. Созданное имя можно посмотреть и изменить в команде редактирования операции.

Закладка "Операция"

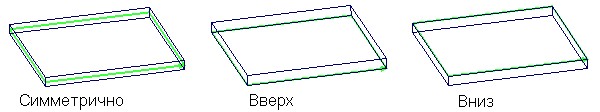

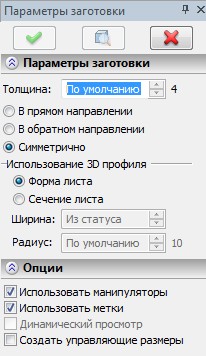

Способ создания заготовки (по форме заготовки или по форме сечения заготовки) задаётся в окне свойств команды. Устанавливаемый по умолчанию способ определяется выбранным 3D профилем. Если выбран замкнутый профиль, устанавливается способ создания по форме заготовки. При выборе разомкнутого 3D профиля система включает режим создания заготовки по форме сечения заготовки. Изменить способ создания заготовки можно, установив требуемое значение с помощью параметра "Использование контура" ("Форма листа" или "Сечение листа"). В окне свойств также задаются остальные параметры будущей заготовки. Прежде всего, это толщина заготовки (параметр "Толщина") и направление выталкивания на заданную толщину ("В прямом направлении", "В обратном направлении" или "Симметрично"). Значение "По умолчанию" означает, что в параметр подставляется значение, заданное в команде "Параметры листового материала" в поле "Толщина металла".

При создании заготовки по форме сечения ("Использование контура/Сечение листа") в окне свойств можно задать ширину листа заготовки (параметр "Ширина") и радиус скругления углов сечения (параметр "Радиус"). По умолчанию радиус скругления берётся из параметра "Радиус сгиба" команды "SMP: Параметры по умолчанию для листовых операций".

smp_2

Закладка "Преобразование". Данная закладка позволяет задать общесистемные параметры преобразования операции.
