Параметры гибки |

|
Параметры гибки |
|
Закладка "Общие"
Данная закладка позволяет задать общие параметры операции.
- Имя. Имя операции уникально, оно отражает по умолчанию порядковый номер проведенной операции (например "Гибка_0"). В момент создания имя операции не отражается в окне параметров. Созданное имя можно посмотреть и изменить в команде редактирования операции.
Закладка "Операция"

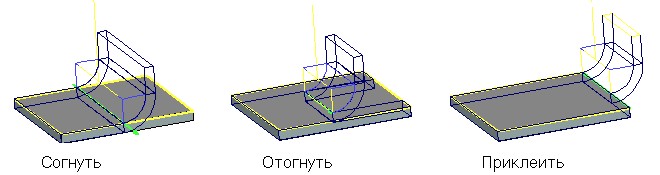

Тип
●Согнуть - сгибание заготовки относительно заданной линии сгиба.
●Приклеить - приклеивание к заготовке "язычка" с заданной длиной, шириной, радиусом сгиба, отступами от краёв. Приклеиваемая часть изгибается относительно указанной линии (например, относительно одного из рёбер заготовки).
●Отогнуть - отгибание (надрез) части исходной заготовки относительно заданного отрезка.

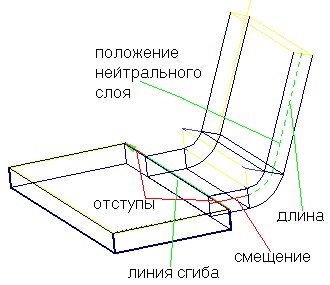

Радиус - значение параметра задаёт радиус изгибаемого участка заготовки. Значение "По умолчанию" указывает, что данный параметр определён в "Параметрах по умолчанию для листовых операций".
Угол - значение параметра задаёт угол наклона отгибаемой части относительно неподвижной грани заготовки.
Коэффициент нейтрального слоя (КНС). Параметр определяет положение нейтрального слоя при гибке и последующем разгибании. Под нейтральным слоем понимается продольное сечение заготовки, геометрические размеры которого не изменяются при гибке. Значение данного параметра может быть определено системой на основании толщины заготовки и заданного радиуса гибки ("Из таблицы") или задано пользователем.
По умолчанию задан режим табличного задания значения КНС - "Из таблицы" и используется таблица Default.tnf из папки Program. Изменить используемую таблицу можно в "Параметрах по умолчанию для листовых операций". Другое положение переключателя позволит задать произвольное числовое значение. Допустимое значение от 0 до 1: 0 – нейтральный слой совпадает с гранью заготовки, выбранной для создания гибки, 1 – нейтральный слой совпадает с противоположной гранью заготовки.
Длина. Параметр доступен только при создании приклеивания и определяет длину создаваемого "язычка".
Отсчет. Длина приклеиваемого язычка может рассчитываться четырьмя способами: по нейтральному слою, по внешней стороне, по внутренней стороне или по прямой части приклеиваемого язычка. На следующих рисунках приведены результаты приклеивания язычка длиной L=80 мм при различных способах расчёта длины.
Задание длины язычка по нейтральному слою
Задание длины язычка по внешней стороне
Задание длины язычка по внутренней стороне
Задание длины язычка по прямой части
Положение. Параметр определяет положение сгибаемой части заготовки относительно заданной линии сгиба. Возможные значения:
●По умолчанию - значение параметра определяется в "Параметрах по умолчанию для листовых операций"
●В начале сгиба - начало изгибаемого участка совмещается с заданной линией сгиба.
●В конце сгиба - конец изгибаемого участка совмещается с заданной линией сгиба.
●Посередине - середина изгибаемого участка совмещается с заданной линией сгиба.
Смещение. Параметр задаёт расстояние, на которое смещается начало изгибаемого участка относительно заданной линии сгиба.
Отступы (доступны для типов гибки "Отогнуть" и "Приклеить"). Значения параметров "Слева", "Справа" задаёт расстояние границ отгибаемого (приклеиваемого) участка заготовки от краёв линии сгиба. Значение "По умолчанию" указывает, что данный параметр определён в "Параметрах по умолчанию для листовых операций".

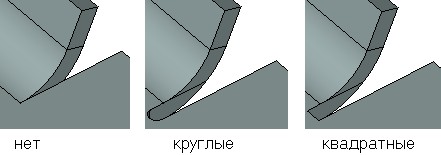

Ослабления. Параметр задаёт возможность автоматического создания ослаблений по краям линии сгиба. Допустимые типы ослаблений:
●По умолчанию. Данное значение указывает, что данный параметр определён в "Параметрах по умолчанию для листовых операций".

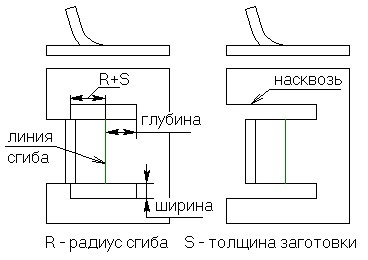

●Ширина. Глубина. Значения параметров задают размеры передней, выступающей за линию сгиба, части паза-ослабления. Задняя часть паза всегда прорезается на глубину, равную сумме значений толщины заготовки и радиуса гибки.
●Насквозь. Если флаг установлен, то сзади линии сгиба паз прорезается до края заготовки.

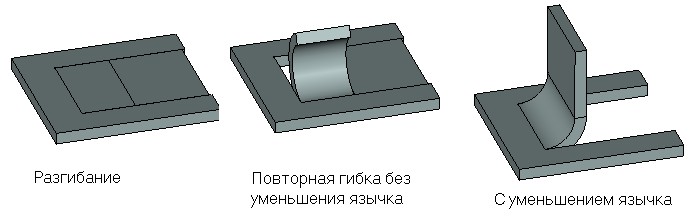

Язычок. При создании гибки ("Отгибание" или "Приклеивание") боковые грани отгибаемого "язычка" касаются граней основной части детали. Наличие такого касания приводит к ошибкам при последующем разгибании и повторном сгибании детали. Чтобы избежать этой ситуации рекомендуется использовать флаг "Уменьшение язычка". При установленном флаге размеры язычка уменьшаются на 0.5 мм с каждой стороны.

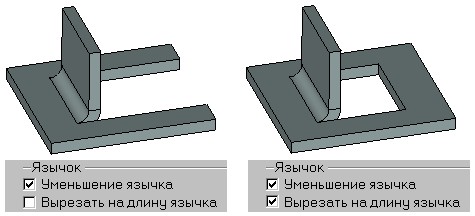

Вырезать на длину язычка. Данный параметр используется для создания надрезки с гибкой.
Закладка "Преобразование". Данная закладка позволяет задать общесистемные параметры преобразования операции.
