Вызов команды:



Все операции листовой штамповки создаются на основе предварительной заготовки детали. В качестве заготовки можно использовать твёрдое тело практически любой конфигурации. Обязательным требованием системы является наличие двух плоских параллельных граней в зоне деформации при создании различных операций листовой штамповки. Одна из этих граней будет использована в качестве базовой при создании какой-либо из операций листовой штамповки. Рекомендуется использовать в качестве листовой заготовки плоское тело, у которого боковые (торцевые) грани перпендикулярны основным (верхней и нижней) граням. Такое тело можно создать с помощью, например, операции выталкивания, или воспользоваться специализированной командой создания листовой заготовки.

Специализированная операция создания листовой заготовки представляет собой, по сути, создание выталкивания по нормали к плоскому контуру на заданную толщину. Применение специализированной операции вместо выталкивания или другой операции общего назначения позволяет упростить создание заготовки, сведя к минимуму задаваемые параметры и настройки. Команда позволяет создавать листовую заготовку двумя способами: по заданной форме заготовки или по заданной форме сечения заготовки. В обоих случаях исходным является плоский 3D профиль.

При создании листовой заготовки по заданной форме заготовки исходный 3D профиль определяет контур будущего тела заготовки.

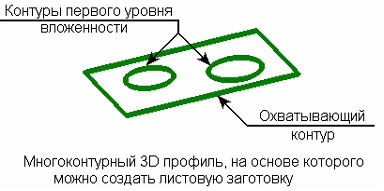

Рекомендуется использовать одноконтурный 3D профиль. Однако допускается использование и многоконтурного, отвечающего следующим требованиям: 3D профиль должен состоять только из одного охватывающего контура и вложенные контуры должны быть первого уровня.



При данном способе создания листовой заготовки, помимо 3D профиля, задаются толщина будущей заготовки и направление выталкивания профиля при её создании. Выбранный профиль выталкивается по нормали на заданную толщину листа заготовки. Выталкивание производиться одним из трёх способов: вверх относительно плоскости исходного профиля, вниз относительно плоскости профиля или в обе стороны.



При создании листовой заготовки по форме сечения заготовки 3D профиль определяет форму сечения тела заготовки. В этом случае можно использовать только плоский одноконтурный 3D профиль. Он может быть как замкнутым (в результате будет создана заготовка в виде “трубы”), так и не замкнутым.

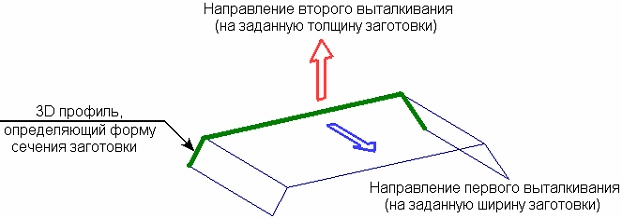

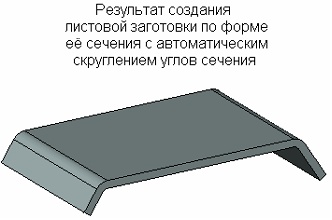

Для создания заготовки выбранный 3D профиль выталкивается в два этапа. Сначала осуществляется выталкивание по нормали к плоскости выбранного 3D профиля на заданную ширину листа заготовки. Рёбра получившегося листового тела (углы сечения заготовки) автоматически скругляются. Тем самым определяется форма будущей заготовки. Затем это листовое тело выталкивается по нормали на заданную толщину заготовки. Как и в предыдущем случае, выталкивание на толщину листа может производиться тремя способами относительно поверхности, получившейся после первого выталкивания.



В дальнейшем в этой главе при описании тела, к которому применяется какая-либо операция листовой штамповки, будет использоваться термин “заготовка” вне зависимости от способа создания тела.





Отличие команды "Заготовка" от команды "Выталкивания" в том, что при создании операции по умолчанию используются параметры листовой штамповки, заданные в команде "Листовая штамповка|Параметры", т.е. в качестве длины выталкивания используется толщина заготовки. Кроме того, параметрах операции присутствуют только три варианта выбора направления выталкивания - симметрично, вверх, вниз (листовая заготовка должна создаваться выталкиванием по нормали к плоскости профиля).





В общем случае исходная заготовка может быть получена и при помощи других твёрдотельных операций.

Вызов команды "Создать листовую заготовку" также доступен из контекстного меню для выбранного 3D профиля (в этом случае при входе в команду текущий профиль будет считаться выбранным).



После вызова команды в автоменю появляются пиктограммы:

       <Y>        Закончить ввод.

       <P>        Задать параметры элемента

       <I>        Выбрать другой ближайший элемент

       <X>        Выйти из команды

       <F5>        Предварительный просмотр результата операции

       <R>        Выбрать 3D профиль



Для создания заготовки достаточно указать исходный 3D профиль в дереве модели или выбрать его в 3D окне. При входе в команду режим выбора профиля активизируется автоматически. Об этом свидетельствует нажатая опция автоменю:

       <R>        Выбрать 3D профиль

Для выбора профиля в 3D окне необходимо подвести к нему курсор. Указанный элемент будет подсвечен, у курсора появится подсказка с его названием. Для выбора необходимо нажать .

Исходный профиль может быть выбран автоматически при вызове команды из режима черчения на активной рабочей плоскости или из контекстного меню для 3D профиля соответствующего типа.

Способ создания заготовки (по форме заготовки или по форме сечения заготовки) задаётся в окне свойств команды. Устанавливаемый по умолчанию способ определяется выбранным 3D профилем. Если выбран замкнутый профиль, устанавливается способ создания по форме заготовки. При выборе разомкнутого 3D профиля система включает режим создания заготовки по форме сечения заготовки.

Изменить способ создания заготовки можно, установив требуемое значение с помощью параметра “Использование контура” (“Форма листа” или “Сечение листа”).

В окне свойств также задаются остальные параметры будущей заготовки. Прежде всего, это толщина заготовки (параметр “Толщина”) и направление выталкивания на заданную толщину (“В прямом направлении”, “В обратном направлении” или “Симметрично”).

При создании заготовки по форме сечения (“Использование контура/Сечение листа”) в окне свойств можно задать ширину листа заготовки (параметр “Ширина”) и радиус скругления углов сечения (параметр “Радиус”). По умолчанию радиус скругления берётся из параметра “Радиус сгиба” команды SMP: Параметры по умолчанию для листовых операций.

Опция (<F5>) позволяет отобразить в 3D сцене создаваемое тело до подтверждения её создания. Повторный вызов этой опции возвратит систему в состояние создания операции.

Вызов опции (<I>) при выбранном элементе позволяет выбрать другой элемент того же типа, расположенный за ним, без дополнительного поворота 3D сцены.

Выход из команды или отмена создания операции осуществяются при помощи опции (<Y>) или нажатием клавиши <Esc> или правой кнопки мыши.
