Navigation:  »No topics above this level« Команда "SStructure" - Структура



Вызов команды:



Команда SStructure позволяет записать структуру чертежа, содержащего фрагменты, в файл специального формата, либо просмотреть её.

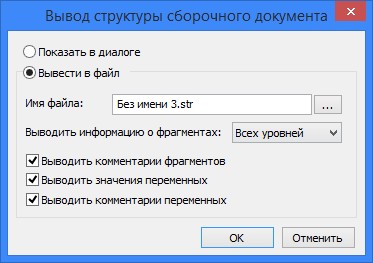

Параметрами данной команды являются:

- Показать в диалоге. Данный флаг позволяет просмотреть структуру документа в окне диалога.

- Вывести в файл. При установке данного флага структура документа записывается в файл.

- Выходной путь. Указывается имя и путь файла, в котором будет хранится структура чертежа.

- Фрагменты. Задается тип фрагментов, заносимых в структуру (либо всех уровней, либо первого уровня).

- Выводить комментарии фрагментов.

- Выводить значения переменных.

- Выводить комментарии переменных.



Последние три опции определяют, какая именно информация будет занесена в файл структуры(неотмеченные опции не заносятся).

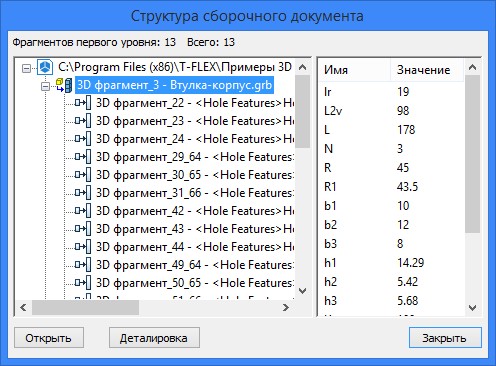

Окно структуры документа содержит следующую информацию:

- иерархическую структуру фрагментов

- имена и значения переменных выбранного в дереве фрагмента.

В данном окне отображается иерархическая структура документа в виде дерева фрагментов, по которому можно перемещаться с помощью или клавиш <Up>, <Down>. В строке подсказок сверху отображается информация о составе выбранного фрагмента. Для фрагментов первого уровня вложенности в поле справа отображаются значения внешних переменных. Ненайденные фрагменты и фрагменты, при открытии которых возникли ошибки, отражаются с помощью следующих пиктограмм: для 2D фрагментов и для 3D фрагментов.

Графическая кнопка"Открыть" открывает окно с файлом указанного фрагмента.

Графическая кнопка "Деталировка" открывает окно с указанным фрагментом со значениями внешних переменных, заданными в сборочном чертеже.

Для завершения работы с командой необходимого нажать кнопку [Закрыть] данного окна.



Смотри: Содержание.
