Закладка "Размеры" |

|
Закладка "Размеры" |
|

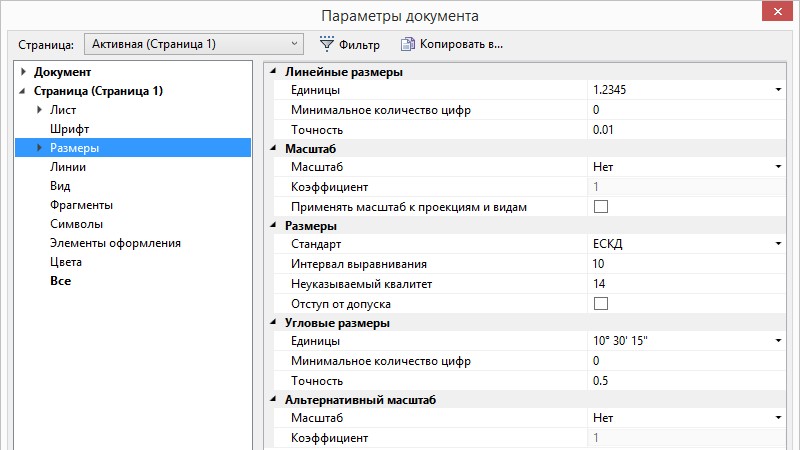

Линейные размеры. Эта группа состоит из следующих параметров:

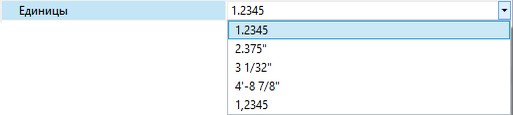

Единицы. Задаёт способ представления размерных чисел линейных размеров. В основном этот пункт важен для дюймовых размеров.
Минимальное количество цифр. Иногда при простановке размера требуется, чтобы после запятой у размерного числа было определённое количество цифр, в том числе и нулей. Для этого введён пункт “Минимальное количество цифр”. Например, если задать значение “3”, то размер 28.5 отобразится на чертеже как 28.500.
Точность. Задаёт точность округления размерных чисел линейных размеров. Например, точность “0.01” означает, что размерные числа будут округляться до второго знака после запятой. Точность “0” означает, что размерные числа не будут округляться.
Масштаб:
Коэффициент. Отражает коэффициент пересчёта размерных чисел при заданном масштабе размеров. Все значения размеров будут умножены на этот коэффициент. При “Масштабе размеров” — “Пользователя”, можно ввести свой коэффициент пересчёта размерных чисел линейных размеров.
Масштаб. Задаёт способ пересчёта размерных чисел линейных размеров. Из списка можно выбрать следующие способы пересчёта:
Нет. При задании этого способа, пересчёта размерных чисел не будет.
Дюймы/Миллиметры. При этом способе, пересчёт размерных чисел будет производиться в соответствии с параметром “Единицы” в закладке «Общие». Если установлена дюймовая система измерения, то размерные числа линейных размеров будут пересчитываться в миллиметры, т.е. умножаться на масштабный коэффициент 25.4. Если установлена метрическая система измерения, то размерные числа линейных размеров будут пересчитываться в дюймы, т.е. умножаться на масштабный коэффициент 1/25.4. Таким образом, можно работать с чертежом в метрической системе, а наносить размеры с дюймовым значением размерных чисел и наоборот.
Пользователя. При задании этого способа, можно задать любой масштабный коэффициент пересчёта размерных чисел.
Применять масштаб к проекциям. Данный параметр используется только в 3D версии системы. Он влияет на простановку размеров на 2D проекциях в случае, когда в команде “ST: Задать параметры документа” 2D страницы, содержащей проекцию, для размеров задан масштаб. При установленном флажке заданный масштаб применяется к размерам на 2D проекции с масштабом, при снятом флажке масштаб игнорируется.
Размеры:
Стандарт. Задаёт способ прорисовки размеров на чертеже. Стандарт размеров можно выбрать из списка. В списке доступно 3 стандарта – ANSI, AR_ANSI и ЕСКД.
AR_ANSI означает архитектурный стандарт ANSI. При изменении стандарта размеров, размеры автоматически перерисуются в соответствии с заданным стандартом.
Интервал выравнивания. Задаёт интервал, который устанавливается между размерами при выравнивании размеров лесенкой.
Неуказываемый квалитет. Неуказываемый квалитет размеров на чертеже. Если задать в параметрах размера квалитет, равный данному параметру, то при прорисовке размера, поле допуска и предельные отклонения не будут прорисовываться.
Отступ от допуска. Если опция включена, то допуск в размере отделяется пробелами для удобства чтения.
Угловые размеры. Эта группа состоит из следующих параметров:
Единицы. Задаёт способ представления размерных чисел угловых размеров.
Минимальное количество цифр. Заданное значение определяет количество цифр после разделительного знака, в том числе и нулей.
Точность. Задаёт точность округления размерных чисел угловых размеров. Точность «0» означает, что размерные числа не будут округляться. Значение «0.5» = 30 минутам, «1/60» = 1 минуте, «1/360» = 1 секунде.
Альтернативный масштаб.
Масштаб. Задаёт способ пересчёта размерных чисел альтернативных размеров. Из списка можно выбрать следующие способы пересчёта:
Нет. При задании этого способа, пересчёта альтернативного размера не будет.
Дюймы/Миллиметры. При этом способе, пересчёт альтернативного размера будет производиться в зависимости от установленного параметра “Единицы” в закладке «Общие». Если установлена система измерения - дюймовая, то альтернативный размер будет пересчитываться в миллиметры, т.е. умножаться на масштабный коэффициент 25.4. Если установлена система измерения - метрическая, то альтернативный размер будет пересчитываться в дюймы, т.е. умножаться на масштабный коэффициент 1/25.4. Таким образом, можно одновременно проставить с помощью двойного размера и метрическое, и дюймовое значение.
Пользователя. При задании этого способа, можно задать любой масштабный коэффициент пересчёта альтернативного размера.
Коэффициент. Отражает коэффициент пересчёта размерных чисел альтернативного размера при заданном альтернативном масштабе.
Смотри: ST: Параметры документа, Dimension
