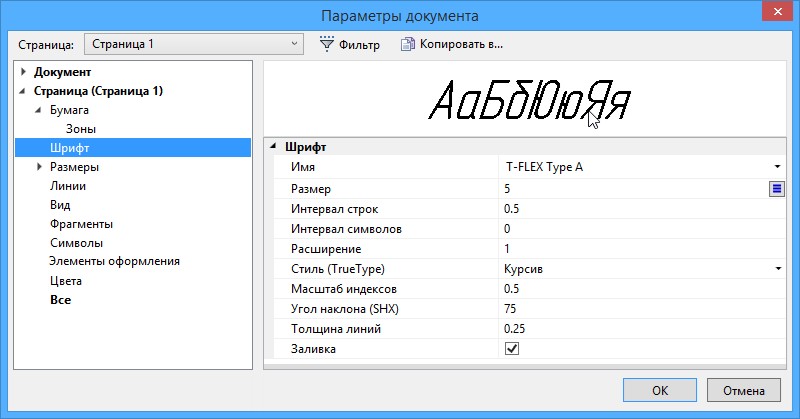

Данная вкладка задаёт параметры шрифта для всех стандартных элементов оформления, если они не заданы в самих элементах оформления. Такими элементами оформления являются: тексты, размеры, шероховатости, надписи, допуски.

Имя. Данный параметр задаёт имя и тип шрифта, который используется для создания текстовых объектов. T‑FLEX CAD позволяет использовать два типа шрифтов: шрифты TrueType (), которые являются стандартными для Windows и векторные шрифты формата SHX (). В меню шрифтов шрифты формата TrueType и SHX различаются иконкой, расположенной слева от названия.

Размер. Задаёт вертикальный размер шрифта по прописным буквам (например, высота символа «А»). Задать можно любой размер шрифта, исключая значение 0. Кнопка , расположенная справа в поле ввода, вызывает список разрешённых ГОСТ размеров шрифтов.

Интервал строк. Расстояние между двумя соседними строками многострочного текста. Интервал строк задаётся в относительных единицах. Для расчёта абсолютного значения интервала строк необходимо умножить данный параметр на высоту шрифта.

Интервал символов. Определяет дополнительный интервал между соседними символами в строке. Значение параметра является также относительным. Для получения абсолютного значения дополнительного интервала необходимо умножить данный параметр на высоту шрифта.

Расширение. Задаёт коэффициент масштабирования ширины символа шрифта. Можно задать любое расширение, исключая значение 0.

Стиль (TrueType) Способ начертания символов. Данный параметр является стандартным для шрифтов Windows и может принимать значения принятые в Windows (обычный, полужирный, курсив, полужирный курсив).



Масштаб индексов. Задаёт масштабный коэффициент для расчёта размера шрифта предельных отклонений размеров и других индексов (надстрочный и подстрочный тексты) относительно размера основного текста.

Угол наклона(SHX). Этот параметр задаёт угол наклона шрифта. Задать можно любой угол наклона, исключая значения 0, 180, 360 и т.д. Нормальный (вертикальный) шрифт имеет угол наклона 90 градусов.

Толщина линий. Данный параметр устанавливает толщину контурных линий.

Параметры «Угол наклона», «Толщина линий» и «Заливка шрифта» влияют только на векторные шрифты формата SHX.

С помощью установки параметров данной закладки можно изменить размер всех элементов оформления чертежа (размеров, текстов, шероховатостей, допусков формы и расположения поверхностей, надписей), у которых в параметрах на закладке “Шрифт” установлено значение по умолчанию (значение отображается в квадратных скобках, т.е. берётся из параметров документа). Не будут изменяться те элементы, у которых в параметрах на закладке “Шрифт” установлено конкретное значение.
