Параметры рабочей плоскости |

|
Параметры рабочей плоскости |
|
Закладка "Рабочая плоскость".
Слой. Задаёт имя слоя, которому принадлежит плоскость.
Цвет. Задаёт цвет рабочей плоскости. Этим цветом рисуется прямоугольник, отмечающий визуальные границы рабочей плоскости.
Уровень. Задаёт значение уровня видимости.
Имя. Для рабочих плоскостей по умолчанию создаются следующие имена: Рабочая плоскость_0, Рабочая плоскость_1 и т.д.. При изменении имени, заданного системой по умолчанию, производится переименование страницы, соответствующей данной рабочей плоскости.
Тип. На этапе создания плоскости в данном окне диалога тип не редактируется, т.к. всегда заранее определено, какая рабочая плоскость создаётся. При редактировании можно изменять тип стандартных рабочих плоскостей, например, заменить "Вид спереди" на "Вид слева". При создании РП по системе координат данный параметр задаёт одну из её плоскостей (XY, XZ, YZ).
Масштаб. Задаёт масштаб для элементов 3D построений, создаваемых с использованием этой рабочей плоскости. Целесообразно использовать в случаях, если какой-либо вид выполнен в собственном масштабе и не связан проекционными связями с основными видами. По умолчанию используется значение "Из документа" на закладке "Общие" в параметре "Масштаб".
Показывать на 3D виде. Установка данного флага позволяет отображать рабочую плоскость в окне 3D вида.
Внешняя. При установленном флаге рабочая плоскость становится доступной в сборочной модели при вставке текущего файла в качестве фрагмента.
Смещение по нормали. Задаёт значение смещения рабочей плоскости от исходной плоскости (доступен для рабочей плоскости, созданной параллельно геометрической плоскости, заданной 3D объектом).
Угол. Задаёт значение угла поворота рабочей плоскости.
При некоторых способах построения рабочих плоскостей параметры "Угол" и "Смещение" могут быть недоступны.

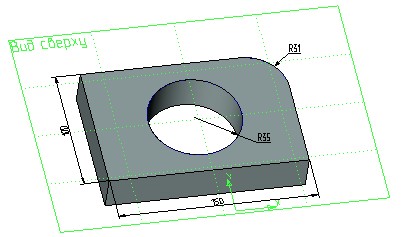

Показывать элементы оформления на 3D виде (флаг доступен только, если текущая рабочая плоскость является единственной на странице). При установленном флаге элементы оформления чертежа, созданные пользователем на странице рабочей плоскости, отображаются в 3D окне. Такие размеры могут использоваться для изменения параметров изображения на странице рабочей плоскости и, соответственно, созданных на его основе 3D элементов (профилей, операций и т.д.).
Показывать все 2D элементы на 3D виде. При установленном флаге штриховки, линии изображения и другие элементы 2D изображений показываются в 3D сцене.

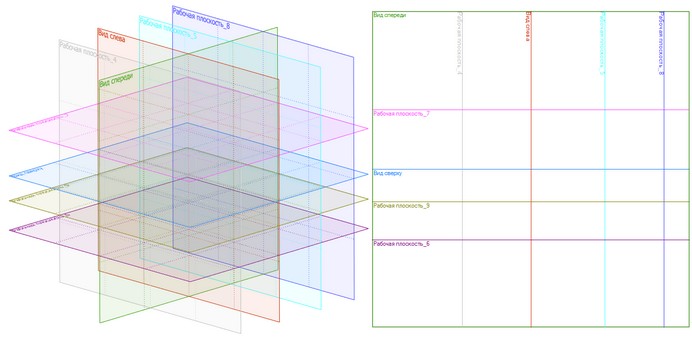

Показывать линии пересечения с рабочими плоскостями. Когда флаг установлен, на странице рабочей плоскости отображаются не только границы самой рабочей плоскости, но и линии пересечения с другими рабочими плоскостями модели.
Линии пересечения плоскостей могут быть выбраны для создания линий построения.
Показывать систему координат. Параметр управляет отображением собственной системы координат рабочей плоскости на её изображении в 3D сцене. По умолчанию параметр отключен, т.е. система координат не показывается.
Не удалять в команде “Удалить лишнее”. Когда флаг установлен плоскость не будет удалена, даже если не используется для создания операций.
Смещение по нормали. Параметр задаёт смещение по нормали рабочей плоскости относительно родительского элемента. Например, у рабочих плоскостей, созданных параллельно геометрической плоскости, смещение отсчитывается от исходной геометрической плоскости. Для рабочих плоскостей, построенных независимо от других 3D объектов (например, для стандартных плоскостей) смещение указывается относительно нуля глобальной системы координат.
Прозрачность. Данный параметр позволяет регулировать уровень прозрачности прямоугольника рабочей плоскости в 3D окне.
По умолчанию. Данный набор параметров будет установлен для последующих создаваемых рабочих плоскостей.
