Создание сборочных моделей

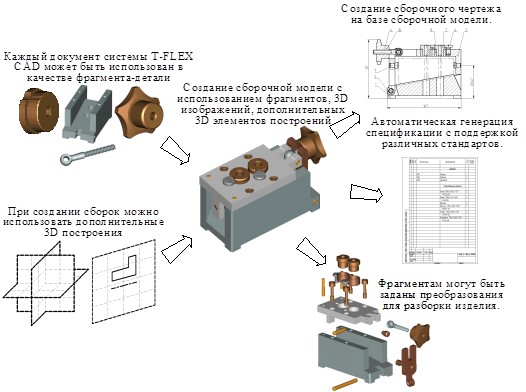

Каждый документ системы T-FLEX CAD 3D, содержащий трёхмерную модель, может быть вставлен в другую трёхмерную модель в качестве детали. Собранная таким образом модель называется сборочной. Также в сборке можно использовать внешние модели, импортированные из других систем в соответствующем формате.

Использование компонентов при сборке в системе T-FLEX CAD дает определенные преимущества. Например, можно создавать библиотеки параметрических элементов и использовать их при создании сборочной модели (см. раздел "Создание сборки из 3D фрагментов").

В сборочном документе хранятся связи с файлом фрагмента. При изменении файла фрагмента происходит автоматическое их обновление и, соответственно, меняется компонент сборочной модели. Каждый фрагмент может иметь внешние переменные, которые управляют параметрическими связями детали. В любой момент можно изменить сам файл детали-фрагмента, либо задать другие значения внешних переменных фрагмента. Во втором случае файл фрагмента не изменяется, а компонент сборки пересчитывается в соответствии со значениями внешних переменных. Для хранения и быстрой загрузки вариантов параметрически изменяемой сборочной модели существует возможность сохранения комбинации значений переменных сборки.

Для каждого фрагмента в своем файле можно заполнить данные для спецификации. В этом случае после создания сборочной модели можно автоматически получить спецификацию.

По сборочной модели, можно получить чертежи, спроецировав необходимые виды, разрезы, сечения, затем проставить требуемые размеры и элементы оформления.

Проектирование сборок «сверху-вниз»

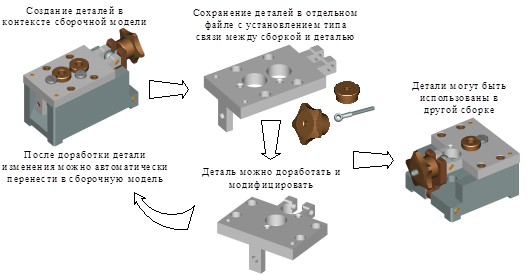

Существует другой подход к созданию сборочных моделей, отличный от классического метода, кратко описанного выше. T-FLEX CAD позволяет создавать новые детали, опираясь на любые геометрические или топологические элементы сборочного документа. При этом отпадает надобность задавать привязки и взаимное расположение деталей. Деталь привязывается автоматически к тем элементам, на основе которых была создана. Сохраняется параметрическая зависимость между элементами сборки. Если размеры или положение одной из деталей изменяются, то все связанные с ней элементы сборочной модели будут также автоматически скорректированы (см. раздел "Проектирование сборок Сверху вниз").

При работе с деталью в контексте сборки все невостребованные элементы сборки показываются прозрачными. Сохраняется объектная привязка ко всем элементам сборки. В любой момент любой элемент сборки может быть востребован.

Деталь сохраняется в отдельном файле. Файл может быть открыт вне сборочной модели и доработан отдельно. Связь со сборкой при этом сохраняется.



Смотри: Сборочные 3D модели
