Команда "3SR" - Создать спираль



Вызов команды:



Данная операция позволяет получить 3D тело в виде винтовой конической или цилиндрической пружины произвольного профиля. Функциональность данной операции во многом аналогична функциональности операции "3SP - Пружина". Спираль создаётся путём перемещения произвольного замкнутого 3D профиля по винтовой кривой. Профиль может быть ориентирован ортогонально оси спирали, либо ортогонально винтовой кривой.



Для ускорения процесса моделирования существует возможность одновременно с созданием спирали выполнить булеву операцию (данная возможность была подробно описана в команде "3X - Выталкивание").



Основные сведения и возможности операции

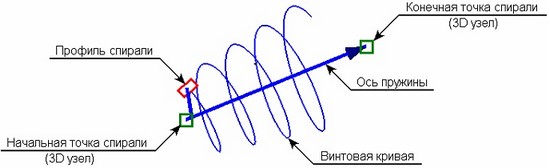

Ось спирали

Винтовая кривая, по которой перемещается профиль, строится вокруг оси спирали. Ось определяется двумя 3D точками: начальной и конечной. 3D точки могут задаваться 3D узлами, а также любым 3D объектом, способным определить точку в пространстве. Вектор, задающий ось спирали, будет направлен от первой точки ко второй (соответственно будут определяться начало и конец спирали). Вид кривой определяется параметрами спирали. Перемещаемый профиль будет располагаться перпендикулярно исходной кривой.



Профиль спирали и его ориентация в пространстве

В качестве профиля спирали можно выбрать любой замкнутый одноконтурный 3D профиль.

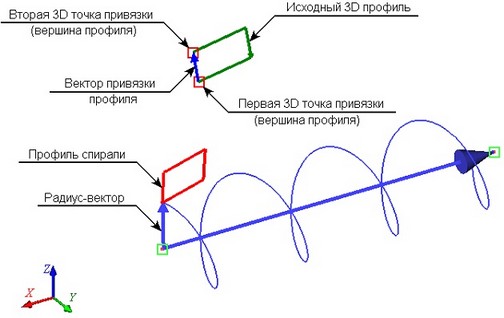

Положение профиля в пространстве задаётся с помощью вектора привязки. Вектор привязки профиля спирали указывается с помощью двух 3D точек привязки профиля. Вектор привязки профиля будет направлен от первой 3D точки ко второй. Вектор привязки профиля, созданного на основе 2D построений, можно задавать с помощью двух 2D узлов на плоскости профиля.

При создании спирали первая точка вектора привязки профиля совмещается с конечной точкой радиус-вектора в начале спирали, а направление вектора совпадает с направлением радиус-вектора.

Затем профиль поворачивается вокруг вектора привязки до одного из следующих положений: перпендикулярно винтовой кривой, перпендикулярно оси или параллельно оси.



При необходимости можно развернуть профиль спирали вокруг радиус-вектора на 180 градусов.

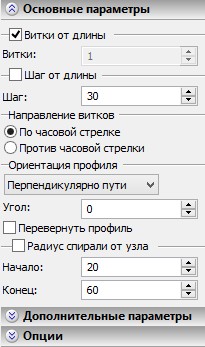

Основные параметры спирали

К основным параметрам спирали относятся следующие величины:

● средние радиусы спирали на её концах – т.е. радиусы винтовой кривой в начале и конце спирали;

● шаг, количество витков и длина спирали в свободном состоянии;

● направление навивки спирали: по часовой стрелке (правое) или против часовой стрелки (левое).

Длина спирали в свободном состоянии может задаваться расстоянием между 3D точками, определяющими её ось. В этом случае достаточно задать только шаг либо только количество витков, а недостающий параметр система вычислит самостоятельно. В тех случаях, когда задаются и шаг, и количество витков спирали, её длина будет определяться только ими.



Радиус спирали также может вычисляться системой автоматически – значение его будет равно расстоянию от оси спирали до первой точки привязки профиля.



Начальное положение профиля спирали

Начальное положение профиля спирали определяется системой следующим образом: начальный радиус-вектор спирали лежит в плоскости, проходящей через ось спирали и точку замыкания исходного 3D профиля. При необходимости можно выбрать другое начальное положение, задав требуемое положение с помощью дополнительной 3D точки – стартовой точки профиля – или указав числовое значение угла поворота профиля (от исходного положения).

При задании стартовой точки профиля он переместится по заданному начальному радиусу спирали на плоскость, проходящую через выбранную точку и ось спирали (данная возможность была описана в команде "Пружины").

При одновременном задании угла стартовой точки и числового значения угла поворота угол откладывается от положения профиля, заданного стартовой точкой.



Сглаживание

При необходимости можно выполнить сглаживание конечных витков спирали с различной степенью затухания. Данная возможность существует для задания сбега резьбы при создании резьбовых тел при помощи операции спираль. Параметры сглаживания задаются в окне свойств в секции "Дополнительные параметры".

Первый параметр задаёт значения количества витков на концах пружины, которые необходимо сгладить, второй - также степень затухания сглаживания (значение не может быть больше единицы).



Уменьшение формирующего профиля при сглаживании происходит против направления вектора привязки профиля.



Задание операции спираль

Для создания спирали необходимо выполнить следующие действия:

1. Задать ось спирали с помощью двух 3D узлов.

2. Выбрать 3D профиль.

3. Задать ориентацию профиля в пространстве.

4. Задать начальное положение профиля (выбрать стартовую точку положения профиля – необязательное действие).

5. Задать параметры спирали (радиус спирали и т.д.).

6. Подтвердить создание операции ( в окне свойств или автоменю).

Параметры пружины задаются в окне свойств команды или в диалоге параметров операции, вызываемом с помощью опции .



Задание оси спирали

Начальная 3D точка оси спирали задаётся с помощью следующей опции автоменю:

       <F>        Выбрать начальную точку оси

Конечная точка оси выбирается с помощью опции:

       <S>        Выбрать конечную точку оси

Данные опции активизируются последовательно. Выбранные 3D объекты помечаются. После выбора второй точки в 3D сцене отобразится вектор, определяющий ось спирали, винтовая кривая и радиус-вектор, показывающий радиус в начале спирали.



Выбор профиля спирали

После задания оси спирали в автоменю становится активной следующая опция:

       <C>        Выбрать 3D профиль

Для выбора профиля спирали необходимо подвести курсор в окне 3D вида к 3D профилю и нажать . 3D профиль, созданный по 2D штриховке, можно выбрать, указав в окне 2D вида (или на активизированной рабочей плоскости) исходную 2D штриховку.



Задание ориентации 3D профиля в пространстве

3D точки, определяющие вектор привязки профиля, задаётся с помощью следующих опций автоменю:

       <R>        Выбрать первую 3D точку привязки

       <T>        Выбрать вторую 3D точку привязки

Определить вектор привязки 2D узлами (для 3D профиля, созданного на основе 2D элементов) можно с помощью другой пары опций автоменю команды:

       <N>        Выбрать первый 2D узел привязки

       <A>        Выбрать второй 2D узел привязки

Выбранные 3D точки (или 2D узлы) подсвечиваются, однако вектор привязки профиля в сцене не отображается.

На данном этапе можно уже закончить создание спирали, нажав в окне свойств или автоменю.



Задание параметров спирали



Выбор стартовой точки положения профиля спирали

Задать стартовую точку профиля спирали можно с помощью следующей опции автоменю:

       <B>        Выбрать стартовую точку положения профиля

Отказаться от выбранной 3D точки можно, просто выбрав другую точку с помощью той же опции, либо воспользовавшись опцией:

       <К>        Удалить стартовую точку положения профиля

В этом случае профиль примет первоначальное положение. Задать числовое значение угла поворота профиля от исходного положения можно в окне свойств операции, в параметре "Угол" (секция "Основные параметры").



В диалоге параметров операции, вызываемом опцией , можно задать общие параметры операции.

Для редактирования спирали используется команда 3ESR.
