3D Сварной шов



Вызов команды:



Команды T-FLEX CAD для моделирования сварных швов позволяют создавать сварные швы не только на 2D чертеже, но и на 3D модели. В 3D сцене место сварки обозначается специальным «декоративным» телом с характерной текстурой.

Для 3D сварного шва можно создавать обозначение так же, как и для сварного шва на 2D чертеже. Обозначение можно проставить непосредственно на 3D модели (это будет 3D надпись) или на 2D проекции данной модели.

При создании таблицы сварных швов на одной из 2D страниц данного документа, 3D сварные швы попадают в неё наравне с 2D сварными швами.



Основные сведения о 3D сварных швах

3D сварной шов может создаваться различными способами. Все способы создания 3D сварных швов можно разделить на группы:

-3D сварные швы, созданные по граням 3D модели;

-3D сварные швы по направляющим: “по одной направляющей” и “по трём направляющим”;

-3D сварные швы, созданные по рёбрам, 3D путям, 3D профилям, операциям;

-3D сварные швы, созданные по уже существующим 3D сварным швам.

Для 3D сварных швов по граням и по направляющим в 3D сцене создаётся новое “косметическое” тело. Такие швы не влияют на остальную часть 3D модели и не включаются в историю 3D модели. В дереве 3D модели тело 3D сварного шва помещается в отдельную папку “Сварные швы”. При создании 3D сварного шва другими способами новое тело не создаётся. Изображением сварного шва в 3D сцене будут те элементы модели, по которым он создан.

Для тела сварного шва используется материал “WeldMaterial” из стандартной библиотеки материалов T-FLEX CAD.

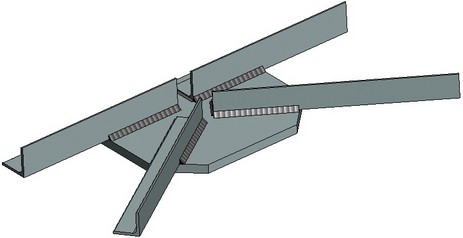

Используя различные способы создания 3D сварных швов T-FLEX CAD, можно имитировать на 3D модели различные виды сварных соединений.



Для любого 3D сварного шва можно указать, к какому типу сварных швов он принадлежит. Тип определяет все основные характеристики шва (тип сварного соединения, конструктивные элементы, обозначение). Принадлежность сварного шва к определённому типу не зависит от способа создания шва.

Тип сварного шва создаётся как отдельный элемент модели. Типы швов, определённые в документе, являются общими и для 2D, и для 3D сварных швов. Подробно о создании типов сварных швов рассказано в разделе “Тип сварного шва”.

Тип 3D сварного шва можно не указывать. Такой 3D шов называется нестандартным. Нестандартный 3D сварной шов не заносится в таблицу сварных швов. Кроме того, нестандартные 3D сварные швы не отображаются в дереве швов окна “Сварные швы”.

Нестандартные 3D сварные швы можно использовать для декорирования 3D модели. Например, пользователь хочет прорисовать сварной шов на модели только для большей её наглядности, не планируя в дальнейшем создавать документацию по сварным швам. В такой ситуации нецелесообразно тратить время на создание типа сварного шва. Достаточно задать на 3D модели нестандартный 3D сварной шов.

Следует отличать “нестандартный” 3D сварной шов от 3D сварного шва, созданного по нестандартному типу шва, параметры которого были заданы пользователем произвольно. 3D сварной шов нестандартного типа заносится в таблицу сварных швов.



Способы создания 3D сварных швов



Создание 3D сварных швов по граням

Существует три способа создания 3D сварного шва по граням 3D модели:

●Создание углового шва;

●Создание углового прерывистого шва;

●Создание стыкового шва.

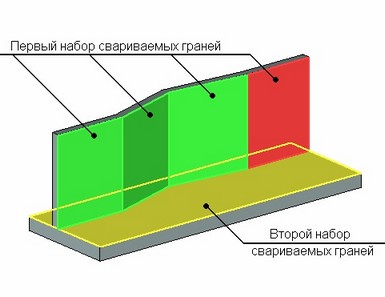

Во всех способах сварной шов создаётся на основе двух наборов свариваемых граней. Наборы определяют грани, которые должны быть “соединены” сварным швом. Количество граней в наборах может не совпадать. Выбранные грани должны принадлежать одному или двум Телам.



Угловой шов

При создании углового шва указываются два набора свариваемых граней, катет шва и величина усиления/ослабления. В результате строится сварной шов между поверхностями указанных наборов граней, величина которого соответствует заданному катету.

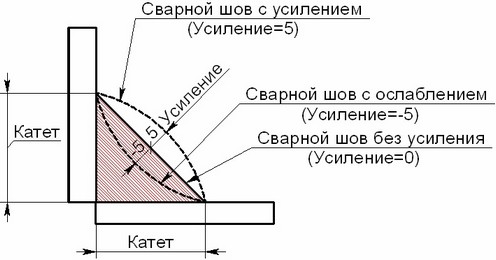

Значения катетов отсчитываются от линии пересечения граней (см. рисунки). Ослабление/усиление создаваемого сварного шва указывается как максимальное отклонение линии скругления шва от прямой линии. Положительное значение отклонения соответствует усилению шва, отрицательное – ослаблению.





Прерывистый угловой шов

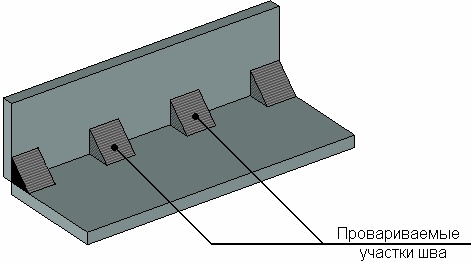

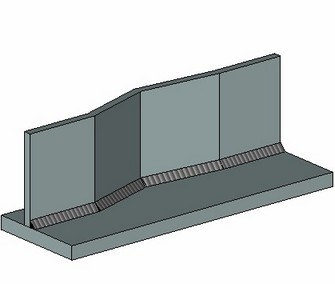

Прерывистый угловой шов представляет собой угловой шов, проваренный не целиком, а отдельными участками. Поэтому создаётся он в основном так же, как и угловой шов. Дополнительно необходимо указать размер провариваемого участка и размер шага. Обратите внимание, что для некоторых типов сварных швов эти параметры могут быть определены и в параметрах самого типа (если этого требует соответствующий ГОСТ). В этом случае значения, заданные для самого шва, “перекрывают” значения, заданные для типа этого шва.



Стыковой шов

Стыковой шов соединяет целиком поверхности, заданными двумя наборами свариваемых граней. Для обеспечения правильной ориентации шва дополнительно надо указать верхние и нижние грани для каждого набора свариваемых граней. Они задают необходимое соответствие для построения тела сварного шва. В качестве верхних и нижних граней выбираются грани, имеющие со свариваемыми общие рёбра.

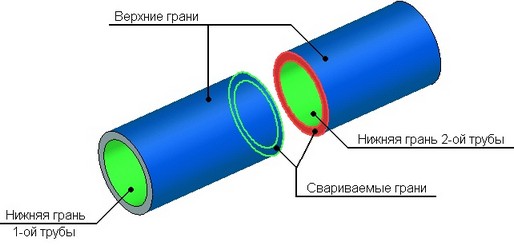

Например, при создании стыкового шва между двумя трубами с круглым сечением в качестве верхних граней выбираются внешние цилиндрические грани обоих тел. Нижними гранями в этом случае будут внутренние цилиндрические грани. Можно выбрать и наоборот, главное – соответствие внешней грани одного тела с внешней гранью другого тела, а внутренней грани – с внутренней.

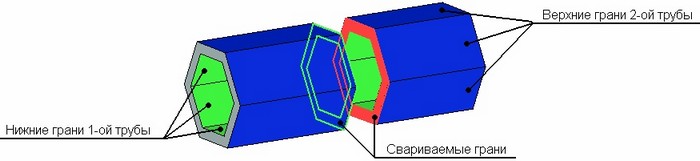

При создании стыкового шва между двумя трубами с некруглым сечением в качестве верхних граней выбираются все внешние грани обеих труб, в качестве нижних граней – все внутренние грани. Если на каждом теле необходимо указать несколько верхних граней, то порядок выбора граней одного тела должен совпадать с порядком выбора граней другого тела. То же самое справедливо и для случая выбора нескольких нижних граней на каждом теле.

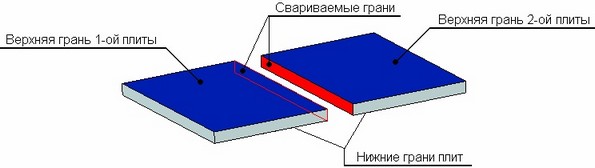

При создании стыкового сварного шва между двумя плитами в качестве верхних и нижних граней выбираются те грани тела, вдоль которых будет проходить создаваемый сварной шов. Обратите внимание, что верхняя грань на одной плите должна быть с той же стороны шва, что и верхняя грань на другой плите.

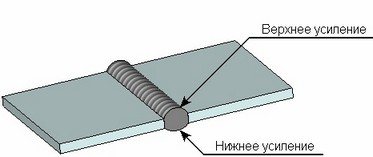

Для стыкового шва можно дополнительно указать величину усиления/ослабления шва с обеих сторон свариваемых деталей (т.е. со стороны верхних и нижних граней).



Создание 3D сварных швов по направляющим



Сварной шов по одной направляющей

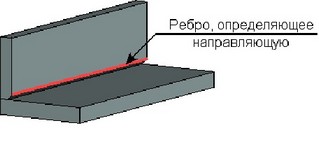

При создании сварного шва по направляющей тело сварного шва создаётся перемещением профиля шва вдоль произвольной направляющей. Направляющая шва может быть замкнутой.



В качестве направляющей можно указывать рёбра, 3D пути, 3D профили и т.п. Направляющую можно задать набором 3D элементов (рёбер, путей и т.п.), при условии, что все выбранные элементы образуют непрерывную последовательность.

Форма профиля выбирается из вариантов, предлагаемых системой: окружность или равнобедренный треугольник. Для круглого профиля шва указывается радиус, для треугольного профиля – размер боковой стороны и величину угла между боковыми сторонами.

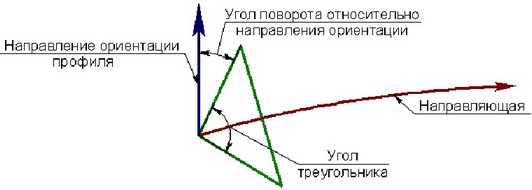

Для точной ориентации треугольного профиля дополнительно нужно указать направление ориентации профиля и угол поворота профиля относительно этого направления. При построении шва вершина треугольника совмещается с точкой на направляющей, а одна из сторон треугольника – с заданным вектором направления, а затем профиль доворачивается на требуемый угол.



Длина создаваемого сварного шва равна длине направляющей. В ситуациях, когда необходимо создать шов длиннее направляющей, можно указать величину расширений на концах направляющей. Тело сварного шва будет удлиненно по касательным к направляющей в её конечных точках на величину заданных расширений.



Сварной шов по трём направляющим

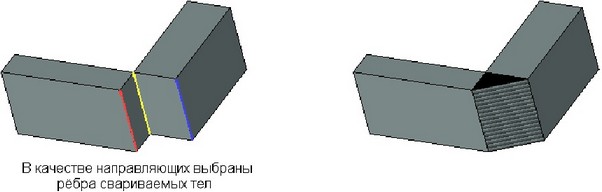

Для создания сварного шва данного типа указываются три направляющие. Треугольное в сечении тело шва формируется таким образом, чтобы его боковые рёбра совпали с направляющими.

В качестве направляющих можно указывать рёбра, 3D пути, 3D профили и т.п. Направляющие можно задавать набором элементов (рёбер, путей и т.п.), при условии, что все элементы одной направляющей образуют непрерывную последовательность.

Длина создаваемого сварного шва равна длине первой направляющей. В ситуациях, когда необходимо создать шов длиннее направляющей, можно указать величину расширений на концах направляющей. Тело сварного шва будет удлиненно (параллельным переносом торцевых сечений) на величину заданных расширений.

Для сварного шва данного типа можно указать величину усиления/ослабления на стороне шва, лежащей между первой и второй направляющей.





Создание 3D сварных швов по рёбрам, 3D путям, 3D профилям, операциям

3D сварной шов, создаваемый по рёбрам, 3D путям, 3D профилям, операциям можно использовать в тех случаях, когда требуемое изображение сварного шва невозможно построить по граням модели. С его помощью можно указать, что какие-то уже существующие элементы 3D модели являются сварным швом. Для большей информативности при создании составного шва можно указать, какие детали он соединяет. Обратите внимание, что такой 3D сварной шов не может быть нестандартным.

При создании 3D сварного шва в 3D сцене не создаётся дополнительное “декоративное” тело шва. Однако такой шов можно “увидеть” – при выборе его в окне сварных швов в 3D сцене будут подсвечиваться соответствующие 3D объекты.

При необходимости телу, определяющему 3D сварной шов, можно самостоятельно назначить материал “WeldMaterial”.

3D сварной шов, созданный по рёбрам, 3D путям, 3D профилям, операциям заносится в таблицу сварных швов наравне с другими видами сварных швов. Длина составного шва в режиме автоматического расчёта определяется как сумма периметров или длин всех составляющих его элементов 3D модели, кроме тел (операций). Тела, входящие в состав составного сварного шва, при автоматическом расчёте его длины не учитываются.

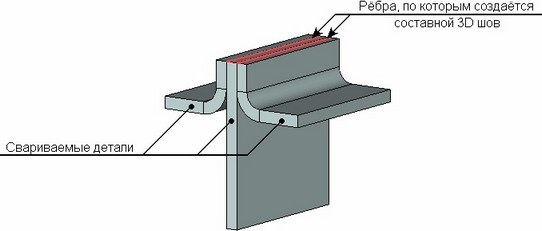

В качестве примера рассмотрим создание торцевого сварного шва. Допустим, необходимо создать сварной шов, соединяющий три детали (картинка ниже). Ни угловой, ни стыковой 3D швы в данном случае не подходят. Поэтому создадим 3D сварной шов по двум рёбрам и дополнительно укажем, какие тела должны быть сварены данным швом.

Создание 3D сварных швов по существующим 3D сварным швам

3D сварной шов может быть создан на основе набора уже существующих 3D сварных швов. Такой шов не может быть нестандартным. Как и в предыдущем случае, при создании такого 3D сварного шва дополнительное тело в 3D сцене не создаётся.

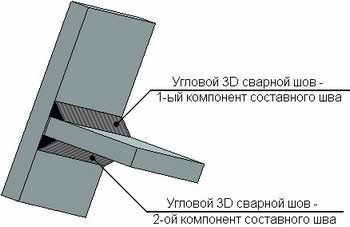

В качестве примера такого шва можно рассмотреть создание в T-FLEX CAD таврового двухстороннего сварного шва. Тавровый шов можно имитировать с помощью пары угловых сварных швов. Для того, чтобы в дальнейшем эта пара воспринималась системой как единый шов, следует дополнительно объединить их в один составной шов.

Для большей информативности при создании составного шва можно указать, какие детали он соединяет.

Длина составного шва в режиме автоматического расчёта определяется как сумма длин всех составляющих его 3D сварных швов. Параметры составного шва определяются типом данного шва. Параметры исходных сварных швов игнорируются.

В таблицу сварных швов в общем случае заносятся и исходные 3D сварные швы, и результирующий сварной шов, созданный на их основе. Чтобы избежать дублирования, рекомендуется в качестве исходных швов использовать нестандартные 3D сварные швы. В этом случае в таблицу сварных швов они не попадут.



Создание 3D сварного шва



Создание 3D сварного шва осуществляется с помощью команды “W3: Создать 3D сварной шов”:

Для создания 3D сварного шва необходимо:

1.Задать тип создаваемого сварного шва;

2.Выбрать способ создания сварного шва;

3.Выбрать исходные геометрические объекты шва (зависит от способа создания шва);

4.Задать длину шва (если это необходимо);

5.Задать дополнительные параметры шва (катет, усиление или другие параметры в зависимости от разновидности шва);

6.Подтвердить создание сварного шва.

Выбор типа 3D сварного шва

Тип создаваемого сварного шва выбирается в окне свойств команды в выпадающем списке “Тип сварного шва”. Список содержит все созданные в текущем документе T-FLEX CAD типы сварных швов.

О создании нового типа сварного шва подробно рассказано в разделе “Тип сварного шва”.

Помимо созданных пользователем типов швов, список “Тип сварного шва” содержит дополнительный вариант “Нестандартный”. Он используется для создания нестандартных 3D сварных швов.

Выбор способа создания 3D сварного шва

Вариант “Составной” отсутствует в списке, если в поле “Тип сварного шва” установлено “Нестандартный”.



Выбор исходных геометрических объектов сварного шва. Дополнительные параметры шва

Набор исходных геометрических объектов создаваемого шва, а также дополнительные параметры шва, зависят от способа создания этого шва. Поэтому рассмотрим отдельно разные способы создания 3D сварного шва.



Сварные швы по граням. Угловой и угловой прерывистый сварные швы

При выборе в списке пункта “Угловой” или “Угловой прерывистый” в автоменю команды становятся доступны следующие опции для выбора двух наборов свариваемых граней:

       <1>        Выберите грани первого набора

       <2>        Выберите грани второго набора

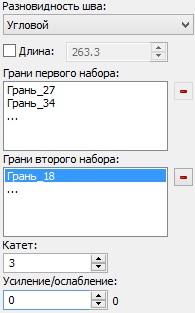

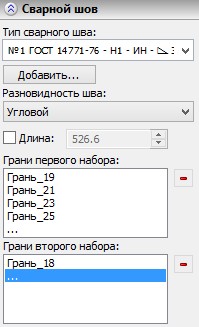

Выбранные грани заносятся в списки “Грани первого набора” и “Грани второго набора”. Для отказа от выбора какой-либо грани необходимо указать её в соответствующем списке с помощью и нажать кнопку .

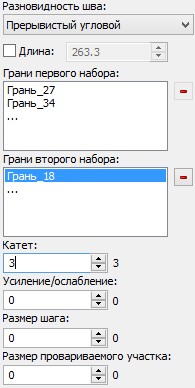

Величину катета и усиления сварного шва можно задать с помощью одноимённых параметров окна свойств.

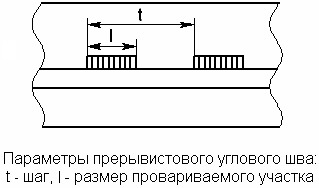

Для углового прерывистого шва дополнительно можно указать размер шага и размер провариваемого участка.



Сварные швы по граням. Стыковой шов

Два набора свариваемых граней стыкового шва выбираются с помощью тех же опций и , что и для угловых швов. Дополнительно в автоменю будут присутствовать опции для выбора верхних и нижних граней свариваемых тел:

       <T>        Выберите верхние грани первого набора

       <B>        Выберите нижние грани первого набора

       <Y>        Выберите верхние грани второго набора

       <N>        Выберите нижние грани второго набора

Выбранные грани помещаются в списки “Верхние 1”, “Верхние 2”, “Нижние 1”, “Нижние 2”. Для отказа от выбора какой-либо грани необходимо указать её в соответствующем списке с помощью и нажать кнопку [Удалить].

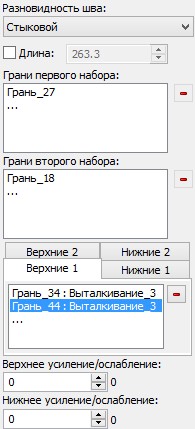

В окне свойств для стыкового шва также можно задать верхнее усиление (т.е. усиление шва со стороны верхних граней) и нижнее усиление (усиление шва со стороны нижних граней).



Сварной шов по направляющей

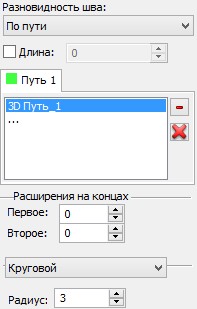

Для создания шва по направляющей необходимо установить в списке “Разновидность шва” вариант “По пути”. После этого в автоменю команды станет доступна опция для выбора направляющей:

       <T>        Выбрать направляющую





Сварной шов по трём направляющим

Для создания шва по трём направляющим необходимо установить в списке “Разновидность шва” вариант “По трём путям”. После этого в автоменю команды станут доступны опция выбора направляющих:

       <T>        Выбрать первую направляющую

       <D>        Отменить выбор первой направляющей

       <W>        Выбрать вторую направляющую

       <K>        Отменить выбор второй направляющей

       <A>        Выбрать третью направляющую

       <M>        Отменить выбор третьей направляющей



Сварные швы по рёбрам, 3D путям, 3D путям, 3D профилям, операциям, 3D сварным швам

Для создания шва по рёбрам, 3D путям, 3D профилям, операциям и уже существующим 3D швам необходимо установить в списке “Разновидность шва” вариант “Составной”. После этого в автоменю команды станут доступны опции для выбора исходных объектов 3D модели:

       <C>        Выбрать компоненты составного шва

Выпадающий список данной опции содержит фильтры выбора 3D объектов – 3D сварных шов, рёбер, 3D путей, 3D профилей, операций.

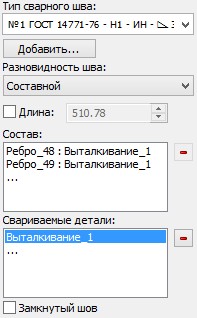

Выбранные в качестве составляющих 3D сварного шва объекты заносятся в список “Состав” в окне свойств команды. Для отказа от выбора какого-либо 3D объекта необходимо указать его в этом списке с помощью и нажать кнопку .

Детали, которые будут соединяться создаваемым швом, можно указать с помощью опции:

       <D>        Выбрать свариваемые детали

Дополнительно для составного шва можно указать, что он является замкнутым, установив флажок “Замкнутый шов”.

Задание длины сварного шва

Способ расчёта длины шва определяется состоянием флажка “Длина”. Когда флажок отключен, длина шва рассчитывается системой автоматически. При включенном флажке значение длины задаётся пользователем в поле ввода справа от флажка.
