Форматы JT, ACIS, RGPPRC

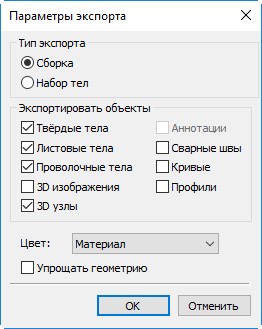

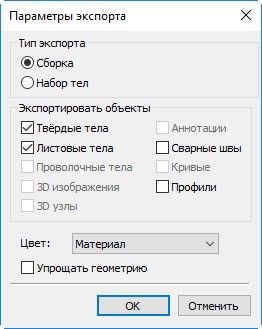

Для форматов JT, ACIS, PRC используются похожие диалоги.

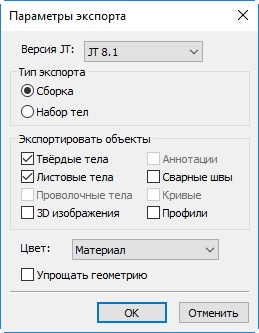

Для формата JT можно дополнительно указать версию JT.

Тип экспорта. Задаёт тип экспорта Сборка или Набор тел.

Сборка. Модель экспортируется с сохранением сборочной структуры, если она существует.

Набор тел. Модель экспортируется без сохранения сборочной структуры.

Группа Экспортировать объекты.

Твёрдые тела. Экспорт твёрдых тел. Тип объекта сохраняется.

Листовые тела. Экспорт листовых тел. Тип объекта сохраняется.

Проволочные тела. Если во внешней операции лежит проволочное тело – оно будет экспортировано.

3D изображения. Экспорт объектов типа 3D изображение. Объект будет экспортирован как сетка. Если экспортируется твёрдое тело, то будет экспортирована как его точная геометрия, так и сетка. Для экспорта твёрдых тел опцию указывать не нужно.

3D узлы. Экспорт 3D узлов. Тип объекта сохраняется.

Аннотации. Экспорт 3D элементов оформления. Тип объектов в STEP – аннотация.

Сварные швы. Экспорт сварных швов: сварные швы преобразуются в тела.

Кривые. Экспорт путей. Пути преобразуются в проволочную геометрию.

Профили. Экспорт профилей. Замкнутые профили преобразуются в листовые тела. Не замкнутые профили преобразовываются в проволочную геометрию. Для форматов JT и ACIS доступен экспорт только замкнутых профилей.



Опции.

Цвет. Позволяет установить один из двух источников цвета тел Материал или Тоновая закраска. В первом случае используется рассеивающий цвет материалов (задан в параметрах материалов T‑FLEX CAD), во втором – тоновая закраска.

Упрощать геометрию. Опция по возможности удаляет избыточную топологию у экспортируемых тел модели. В результате уменьшается размер выходного файла. Опция не изменяет качество модели.

К примеру, это могут быть «лишние» рёбра, разбивающие цилиндрическую поверхность на сегменты. При использовании данной опции увеличивается время экспорта и потребление памяти.
