Формат STEP

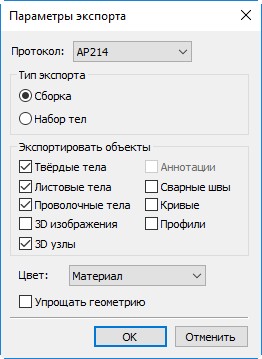

При выборе для экспорта формата STEP после задания имени файла появляется окно диалога Параметры экспорта STEP. В нём можно задать параметры процесса.

Протокол обеспечивает совместимость STEP файлов со старыми версиями CAD систем. По умолчанию включён новый протокол. Старая версия протокола AP203 не поддерживает передачу цвета.

Группа Тип экспорта.

Задаёт режим экспорта модели, содержащей несколько тел.

Сборка. Экспортируемая модель конвертируется как сборка, с сохранением сборочной структуры.

Набор тел. Геометрия, содержащаяся в конвертируемом файле, экспортируется как простой набор тел, без создания сборочной структуры. Каждое тело, содержащееся в модели, экспортируется независимо.

Группа Экспортировать объекты.

Твёрдые тела. Экспорт твёрдых тел в форме граничного представления на основе геометрии. Тип объекта сохраняется.

Листовые тела. Экспорт листовых тел. Тип объекта сохраняется.

Проволочные тела. Если во внешней операции лежит проволочное тело – оно будет экспортировано.

3D изображения. Экспорт объектов типа 3D изображение.

3D узлы. Экспорт 3D узлов. Тип объекта сохраняется.

Аннотации. Экспорт 3D элементов оформления. Тип объектов в STEP – аннотация.

Сварные швы. Экспорт сварных швов: сварные швы преобразуются в тела.

Кривые. Экспорт путей. Пути преобразуются в проволочную геометрию.

Профили. Экспорт профилей. Замкнутые профили преобразуются в листовые тела. Не замкнутые профили преобразовываются в проволочную геометрию.

Опции.

Опция Цвет задаёт источник цвета тел: основной цвет материала либо цвет тоновой закраски.

Опция Упрощать геометрию удаляет лишнюю топологию из модели и уменьшает размер файла. По умолчанию она отключена, так как время экспорта и потребление памяти растут при использовании данной опции.
