Перемычка

Для построения перемычки между двумя листовыми телами используется операция SM2: Перемычка:

Пиктограмма	Лента
	Листовой металл → Перемычка
Клавиатура	Текстовое меню
<SM2>	Операции > Листовой металл > Перемычка

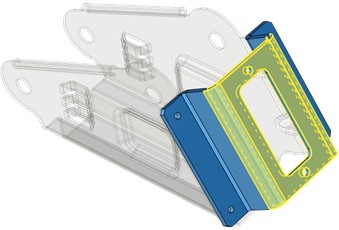

Операция позволяет создавать переходную геометрию с заданным радиусом сгиба между рёбрами двух листовых тел равной толщины, объединяя эти тела в одно.

Реализовано два варианта перемычки.

	Двугибочный
	Одногибочный

Реализовано три способа создания перемычки.

	По обоим рёбрам
	По начальному ребру
	По конечному ребру

Варианты переходов U-формы.


1 – начальное ребро, 2 – конечное ребро	U-форма, 2 сгиба	U-форма, 1 сгиб

Создание перехода Z-формы.


1 – начальное ребро, 2 – конечное ребро	Z-форма

При пересечении двух листовых тел между ними можно построить переход U-формы с одним сгибом.


1 – начальное ребро, 2 – конечное ребро	U-форма, 1 сгиб

Если два листовых тела наклонены друг к другу (рёбра для построения перемычки при этом остаются параллельными), возможно построение перехода U-формы с одним сгибом двух типов.


1 – начальное ребро, 2 – конечное ребро	По смещению	По радиусу

Условия построения перемычки

При построении перемычки между двумя листовыми телами должен выполняться ряд условий.

●Толщина листовых тел должна быть одинаковой.

●Для построения перемычки можно использовать только прямые рёбра.

●Начальное и конечное рёбра должны принадлежать разным листовым телам.

●Начальное и конечное рёбра должны быть параллельны.

Параметры команды

Двугибочный. Перемычка будет иметь два радиуса сгиба на каждом из выбранных рёбер.

Одногибочный. Перемычка будет иметь один радиус сгиба, радиус которого равен половине расстояния между внутренними рёбрами соединяемых граней.

По обоим рёбрам. Форма перемычки будет зависеть от обоих рёбер. Ось симметрии перемычки будет определяться центральными точками выбранных рёбер.

По начальному ребру. Форма перемычки будет определяться первым из выбранных рёбер. Ось симметрии перемычки будет проходить через центр первого ребра и будет перпендикулярна первому ребру.

По конечному ребру. Форма перемычки будет определяться вторым из выбранных рёбер. Ось симметрии перемычки будет проходить через центр второго ребра и будет перпендикулярна второму ребру.

Другие параметры команды являются общими для команд листового металла и описаны в соответствующем подразделе.

Опции автоменю команды.

	<Ctrl+Enter>	Закончить ввод
	<P>	Вызов диалога параметров операции
	<X>	Выйти из команды
	<F5>	Предварительный просмотр
	<F>	Выбрать начальное ребро
	<S>	Выбрать конечное ребро

Закончить ввод. Построить геометрию по заданным параметрам. В случае если параметров недостаточно – опция неактивна.

Задать параметры элемента. Вызов стандартного диалога параметров команды трёхмерного моделирования.

Выйти из команды. Закрывает команду с отменой заданных параметров.

Предварительный просмотр. Опция включает/выключает стандартную опцию просмотра команд трёхмерного моделирования.

Выбрать начальное ребро. Выбор ребра на первом теле.

Выбрать конечное ребро. Выбор ребра на втором теле.

Создание перемычки

Типовая последовательность действий для создания перемычки.

●Выбор варианта перемычки: Двугибочный, Одногибочный.

●Выбор ребра на первом теле.

●Выбор ребра на втором теле.

●Выбор варианта создания: По обоим рёбрам, По начальному ребру, По конечному ребру.

●Указание общих параметров листового материала.

●Закончить ввод.
