Подсечка

Для построения подсечки на листовых телах используется операция SMJ: Подсечка:

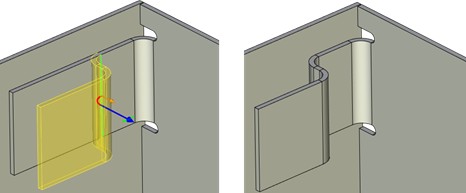

Операция позволяет строить двойной сгиб на листовом теле под произвольным углом. Подсечку удобно использовать в случае необходимости построения фланцев внахлёст, придания жёсткости конструкции листовой детали или для обеспечения зазора между двумя фланцами.

Длина и положение создаваемого фланца на втором изгибе определяется исходной гранью: фланец параллелен исходной грани и его длина соответствует проекции на исходную грань.

Параметры команды

Параметры команды являются общими для команд листового металла и описаны в соответствующем подразделе.

Опции автоменю команды.

Закончить ввод. Построить геометрию по заданным параметрам. В случае если параметров недостаточно – опция неактивна.

Задать параметры элемента. Вызов стандартного диалога параметров команды трёхмерного моделирования.

Выйти из команды. Закрывает команду с отменой заданных параметров.

Предварительный просмотр. Опция включает/выключает стандартную опцию просмотра команд трёхмерного моделирования.

Выбрать прямую. Опция выбора прямой, которая будет определять базовую линию первого изгиба. Прямую можно задать на основе пути, профиля, трассы. Прямая должна быть задана отрезком, лежащим внутри грани заготовки (или проекция отрезка на грань должна находится внутри грани – в случае когда отрезок не лежит на грани).

Выбрать первую 3D точку. Опция выбора первой точки задающей базовую линию изгиба.

Выбрать вторую 3D точку. Опция выбора второй точки задающей базовую линию изгиба.

Начертить профиль. Опция позволяет в прозрачном режиме задать базовую линию первого изгиба. При выборе опции необходимо указать грань заготовки (система автоматически перейдёт в режим черчения на указанной грани), после чего на выбранной грани создать отрезок. Отрезок должен соединять противоположные рёбра грани или находится внутри грани. При завершении режима черчении на рабочей плоскости созданный профиль будет выбран автоматически.

Отменить выбор всех элементов. Отмена выбора всех элементов и очистка окна операндов.

Поменять отгибаемую часть. Подсечка создаёт две параллельные грани, одна из которых совпадает с исходной, которая, по умолчанию, остаётся неподвижной. Данная опция меняет подвижную и неподвижную грани.

Выбрать отгибаемую грань. Опция позволяет задать грань, к которой применяется операция. По умолчанию выбирается ближайшая к заданной линии сгиба грань.



Создание подсечки

Типичный порядок действий при создании подсечки.

●Выбрать прямолинейный профиль находящиеся внутри грани заготовки или соединяющий противоположные рёбра грани заготовки.

●Указать общие параметры операций гибки: Высота (Длина в других операциях), Угол и др.

●Закончить ввод.
