Угол

Для указания параметров углов на листовых телах существует специальная операция SMC: Угол:

Пиктограмма	Лента
	Листовой металл → Угол
Клавиатура	Текстовое меню
<SMC>	Операции > Листовой металл > Угол

Операция позволяет строить в необработанных углах листовых деталей ослабления и задавать нахлёст.

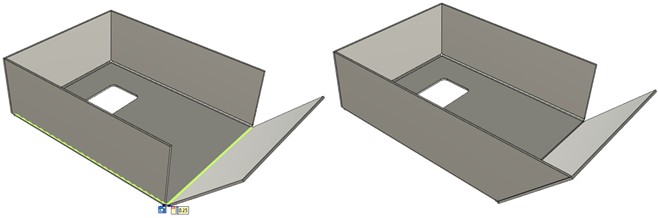

Для создания операции необходимо выбрать вершину пересечения смежных сгибов. При выборе вершины появится специальные маркеры.

●Маркер нахлёста, состоящий из двух частей: пиктограммы выбора типа нахлёста и пиктограммы значения зазора. Варианты нахлёста последовательно переключаются нажатием на пиктограмму нахлёста.


Нахлёст	Без нахлёста	Обратный нахлёст

При нажатии на пиктограмму значения зазора появляется поле ввода.

●Маркер углового ослабления, представляющий собой пиктограмму, условно изображающую тип ослабления.


Круглые	Квадратные	Сварочные	Нет

Варианты ослабления последовательно переключаются нажатием на пиктограмму.

Тип нахлёста, значение зазора и вариант ослабления можно указать в диалоге операции.

Параметры команды

В команде доступны следующие общие параметры листового материала.

●Ослабления (угловые). С выбором четырёх вариантов из списка: Круглые, Квадратные, Сварочные и Нет (если ослабления не нужны).

●Нахлёст. С выбором трёх вариантов из списка: Без нахлёста, Нахлёст и Обратный нахлёст.

●Зазор.

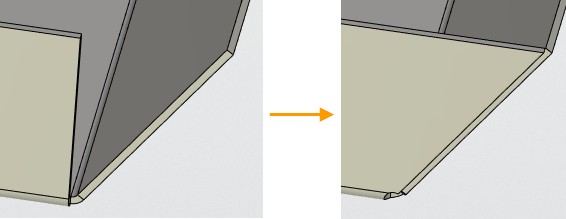

При выборе команды Угол обработка углов осуществляется автоматически

Опции автоменю команды.

	<Ctrl+Enter>	Закончить ввод
	<P>	Вызов диалога параметров операции
	<X>	Выйти из команды
	<F5>	Предварительный просмотр
	<V>	Выбрать угловую вершину
	<A>	Выбрать сгиб

Закончить ввод. Построить геометрию по заданным параметрам. В случае если параметров недостаточно – опция неактивна.

Задать параметры элемента. Вызов стандартного диалога параметров команды трёхмерного моделирования.

Выйти из команды. Закрывает команду с отменой заданных параметров.

Предварительный просмотр. Опция включает/выключает стандартную опцию просмотра команд трёхмерного моделирования.

Выбрать угловую вершину. Опция позволяет указать угол, который необходимо отредактировать. Опция активна при вызове команды. Необходимо указать вершину пересечения сгибов смежных элементов.

Выбрать сгиб. Альтернативная опция выбора угла. Необходимо указать сгибы смежных элементов.

Создание угла

Типичный порядок действий при создании угла.

●Выбрать вершину пресечения сгибов.

●Указать общие параметры обработки углов: Ослабление, Нахлёст, Зазор.

●Закончить ввод.
