Деталь

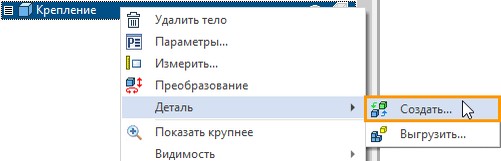

Диалог создания детали можно вызвать для любого тела (нескольких тел) или фрагмента через контекстное меню.





Команда позволяет создавать фрагмент на основе тела (или нескольких тел) в сборке, и сборочные единицы на основе фрагментов. Команда также позволяет открыть тело или фрагмент в отдельном документе.

●Можно выбрать тело и поместить его во фрагмент.

●Можно выбрать несколько тел и поместить их во фрагмент. Во фрагмент перейдут выбранные тела.

●Можно выбрать несколько тел и один фрагмент и поместить их во фрагмент. Во фрагмент перейдут выбранные тела и выбранный фрагмент.

●Если нужно поместить во отдельный фрагмент несколько фрагментов в сборке, т.е. создать сборочную единицу, то такое действие можно выполнять через окно «Структура сборки», или через контекстное меню, но команда будет уже называться Создание сборочной единицы (подробнее см. подраздел «Создание сборочной единицы»), при этом сама команда создания сборочной единицы будет осуществляться через диалог создания детали.

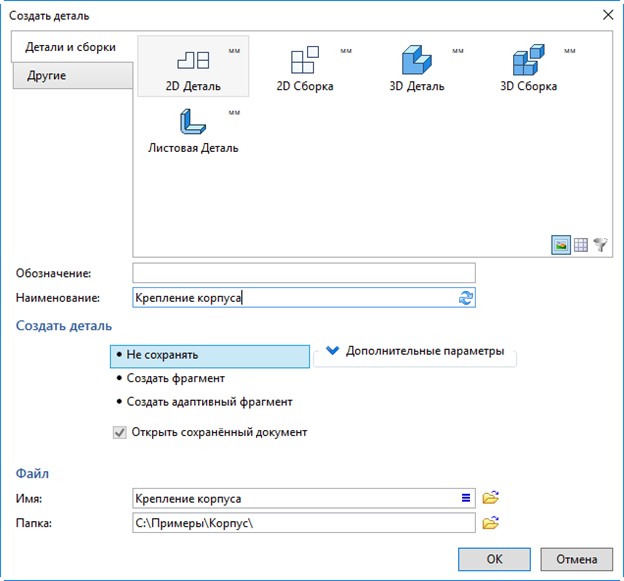

Прототип. Выбор прототипа влияет на свойства детали в структуре изделия и на доступные по умолчанию команды в ленте.

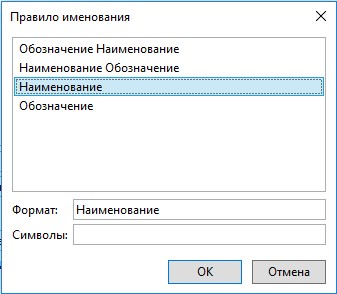

Обозначение и Наименование автоматически создают имя файла на диске. Принцип создания имени файла – можно настроить. Для этого нажимаем пиктограмму в поле «Имя» и появляется специальный диалог «Правило наименования». При помощи пиктограммы можно обновить имя файла по выбранному правилу наименования.

По умолчанию файл сохраняется в папку, где находится файл из которого мы сохраняем тело или фрагмент.

Не сохранять. Такой вариант позволяет открыть тело или фрагмент в отдельном документе (вариант по умолчанию). При необходимости, просмотренный документ можно сохранить командой <Ctrl+S> Сохранить.

Создать фрагмент. Тело, к которому мы применили команду Создать фрагмент заменяется на фрагмент, с отдельным исходным файлом. Всё дерево модели тела переходит в файл фрагмента. При необходимости будут созданы ссылочные и (или) поднятые элементы (подробнее см. раздел «Ссылочный элемент»).

Создать адаптивный фрагмент. Тело, к которому мы применили команду Создать адаптивный фрагмент заменяется на фрагмент, с отдельным исходным файлом. Всё дерево модели тела переходит в файл фрагмента. В случае, если при выполнении команды будут созданы ссылочные элементы – то они попадут в геометрические параметры фрагмента.

Если при создании адаптивного фрагмента (вариант Создать адаптивный фрагмент), тело (или тела) может быть полностью перенесено из исходного файла в файл создаваемого фрагмента, то ссылочные элементы созданы не будут. Соответственно не будет создано геометрических параметров фрагмента, и фрагмент будет неадаптивным.

Любой фрагмент, созданный при помощи команды Деталь>Создать (как по варианту Создать фрагмент, так и по варианту Создать адаптивный фрагмент) можно впоследствии редактировать в контексте сборки и создать для него ссылочные элементы при помощи команды <3RE> Ссылочный элемент.

Открывать сохранённый документ. Если флаг указан, то после выбора варианта Создать фрагмент или варианта Создать адаптивный фрагмент созданный фрагмент будет открыт в T-FLEX CAD.

В раскрывающемся списке доступны дополнительные опции создания фрагментов.

Параметры сборочного документа. Когда опция включена, в деталь (создаваемый фрагмент) передаются все настройки из сборочного документа (документа, из которого тело помещается во фрагмент), которые установлены в команде ST: Параметры документа..

Внешние переменные. При включённой опции в деталь (создаваемый фрагмент) передаются все переменные из сборочного файла.

Геометрия сборочного документа. Опция используется для фрагментов, созданных в контексте сборки, или адаптивных фрагментов. Позволяет выгрузить изменения в геометрии, на основе которой был создан фрагмент в контексте сборки или адаптивный фрагмент. Например, в сборку был добавлен адаптивный фрагмент. Если после добавления адаптивного фрагмента геометрия связанных с ним элементов изменилась, то эти изменения можно передать в файл детали. Если флаг будет снят, то деталь будет создана на основе геометрии, существовавшей во время вставки адаптивного фрагмента.

Доработка из сборочного документа. Позволяет сразу перенести в деталь доработки фрагмента или тела из сборки. Например, в сборку был добавлен фрагмент, и в нём было сделано отверстие. Для этого отверстия была активирована опция доработка. Эту доработку можно перенести в файл детали вместе с фрагментом.

Объединять исходные операции. Если фрагмент содержит несколько тел, то их можно объединить в одно тело из сборки. Например, если тела фрагмента дорабатывались в сборке таким образом, что элементы разных тел были использованы в одной команде, то такую доработку нельзя перенести во фрагмент без объединения тел.



Смотри: Проектирование сборок «Сверху вниз», Создание детали при помощи команды Деталь>Создать, Создание сборочной единицы, Доработка 3D фрагмента, Проверить геометрию фрагмента, Сохранение геометрии из сборки в отдельном файле
